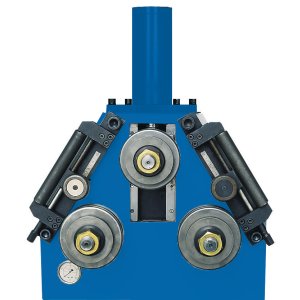

Hydraulische Ringbiegemaschine PRM 50 FH [Metallkraft]

Horizontal und vertikal einsetzbar für Profile, Rohre und Vollmaterial

• Schwere Schweißkonstruktion aus Stahl
• Horizontale und vertikale Arbeitsmöglichkeit
• Hydraulische Verstellung der oberen Walze
• Alle 3 Walzen angetrieben
• Walzen sind gehärtet
• Seitliche Richtrollen, stufenlos verstellbar
• Separates Steuerpult mit Fußbedienung
• Kraftvoller 400 Volt Motor

• Rohrbiegewalzen
• Winkelbiegewalzen
• Sonderrichtrollen
• Profilbiegewalzen
• Kunststoffwalzen für weiche Materialien

• NC-Steuerung Art. Nr. 3880163: Nur ab Werk möglich

• Abmessungen und Gewichte
• Länge (Produkt) ca.
• 810
• mm
• Abmessungen und Gewichte
• Breite/Tiefe (Produkt) ca.
• 950
• mm
• Abmessungen und Gewichte
• Höhe (Produkt) ca.
• 1500
• mm
• Abmessungen und Gewichte
• Gewicht (Netto) ca.
• 510
• kg
• Biegeleistungen Profil-Typ Standard
• Vierkantmaterial Abmessungen (Streckgrenze 24 kg/mm²) [1]
• 35
• mm
• Biegeleistungen Profil-Typ Standard
• Vierkantmaterial min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]
• 600
• mm
• Biegeleistungen Profil-Typ Standard
• Flachmaterial leichte Achse Abmessungen (Streckgrenze 24 kg/mm²) [1]
• 100 x 15
• mm
• Biegeleistungen Profil-Typ Standard
• Flachmaterial leichte Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]
• 600
• mm
• Biegeleistungen Profil-Typ Standard
• Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [1]
• 60 x 10
• mm
• Biegeleistungen Profil-Typ Standard
• Flachmaterial schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]
• 600
• mm
• Biegeleistungen Profil-Typ Standard
• Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [2]
• 20 x 10
• mm
• Biegeleistungen Profil-Typ Standard
• T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [1]
• 60 x 7
• mm
• Biegeleistungen Profil-Typ Standard
• T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]
• 800
• mm
• Biegeleistungen Profil-Typ Standard
• T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [2]
• 30 x 4
• mm
• Biegeleistungen Profil-Typ Standard
• T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [2]
• 500
• mm
• Biegeleistungen Profil-Typ Standard
• Erläuterung zu T-Profil Steg oben
• Zusätzliche Distanzscheiben evtl. erforderlich
• Biegeleistungen Profil-Typ Standard
• T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [1]
• 60 x 7
• mm
• Biegeleistungen Profil-Typ Standard
• T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]
• 800
• mm
• Biegeleistungen Profil-Typ Standard
• T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [2]
• 30 x 4
• mm
• Biegeleistungen Profil-Typ Standard
• T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2]
• 500
• mm
• Biegeleistungen Profil-Typ Standard
• T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [1]
• 50 x 6
• mm
• Biegeleistungen Profil-Typ Standard
• T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]
• 800
• mm
• Biegeleistungen Profil-Typ Standard
• T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [2]
• 30 x 4
• mm
• Biegeleistungen Profil-Typ Standard
• T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2]
• 400
• mm
• Biegeleistungen Profil-Typ Standard
• UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [1]
• UPN 80
• mm
• Biegeleistungen Profil-Typ Standard
• UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]
• 800
• mm
• Biegeleistungen Profil-Typ Standard
• UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [2]
• UPN 30
• mm
• Biegeleistungen Profil-Typ Standard
• UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2]
• 400
• mm
• Biegeleistungen Profil-Typ Standard
• UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [1]
• UPN 80
• mm
• Biegeleistungen Profil-Typ Standard
• UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]
• 1200
• mm
• Biegeleistungen Profil-Typ Standard
• UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [2]
• UPN 30
• mm
• Biegeleistungen Profil-Typ Standard
• UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2]
• 600
• mm
• Biegeleistungen Profil-Typ Standard
• Erläuterung zu Biegeleistungen Profil-Typ Standard
• Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
• Biegeleistungen Profil-Typ optional
• Quadratrohr Abmessungen (Streckgrenze 24 kg/mm²) [1]
• 50 x 6
• mm
• Biegeleistungen Profil-Typ optional
• Quadratrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]
• 800
• mm
• Biegeleistungen Profil-Typ optional
• Rechteckrohr schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [1]
• 70 x 30 x 3
• mm
• Biegeleistungen Profil-Typ optional
• Rechteckrohr schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]
• 1500
• mm
• Biegeleistungen Profil-Typ optional
• Rundrohr Abmessungen (Streckgrenze 24 kg/mm²) [1]
• 50,8 x 2,9
• mm
• Biegeleistungen Profil-Typ optional
• Rundrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]
• 1000
• mm
• Biegeleistungen Profil-Typ optional
• Rundes Profil Abmessungen (Streckgrenze 24 kg/mm²) [1]
• 35
• mm
• Biegeleistungen Profil-Typ optional
• Rundes Profil min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]
• 600
• mm
• Biegeleistungen Profil-Typ optional
• gleichschenkliges Winkelprofil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [1]
• 50 x 50 x 6
• mm
• Biegeleistungen Profil-Typ optional
• gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]
• 600
• mm
• Biegeleistungen Profil-Typ optional
• gleichschenkliges Winkelprofil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [1]
• 50 x 50 x 6
• mm
• Biegeleistungen Profil-Typ optional
• gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]
• 900
• mm
• Biegeleistungen Profil-Typ optional
• Erläuterung zu Biegeleistungen Profil-Typ optional
• Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
• Elektrische Daten
• Leistung Antriebsmotor
• 1,12
• kW
• Elektrische Daten
• Anschlussspannung
• 400
• V
• Elektrische Daten
• Phase(n)
• 3
• Ph
• Elektrische Daten
• Stromart
• AC
• Elektrische Daten
• Netzfrequenz
• 50
• Hz
• Maschinendaten
• Wellendurchmesser oben
• 50
• mm
• Maschinendaten
• Wellendurchmesser unten
• 50
• mm
• Maschinendaten
• Walzendurchmesser oben
• 162
• mm
• Maschinendaten
• Walzendurchmesser unten
• 152
• mm
• Maschinendaten
• Geschwindigkeit
• 4.5
• m/min
• Maschinendaten
• Hydraulikdruck
• 8
• t

• Standard Biegerollen
• mobiles Fußpedal für Links-Rechtslauf mit Notaus
• Richtrollen
• Digitalanzeige für Zustellwalze
