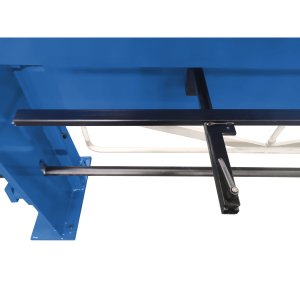

HSBM 2020-20 SB - Manuelle Schwenkbiegemaschine

  • HSBM SB - Manuelle Schwenkbiegemaschine in schwerer Ausführung mit segmentierten Oberwerkzeugen
  • einfache Bedienung
  • segmentierte Oberwerkzeuge
  • Schwenkbiegefunktion mit sicherer Klemmung des Werkstücks durch Vorspannung der Oberwange
  • schwere, kompakte Schweißkonstruktion
  • für einfaches Biegen mit exakter Einstellung des Biegewinkels mittels Anschlag mit Skala
  • besonders wartungsarm

Segmentaufteilung

  • 25-30-35-40-45-75-100-150-200-200-270-400-400

Hinweis zu technischen Daten:

Blechstärke max.: Leistungsangaben bezogen auf Material mit Zugfestigkeit 400N/mm²; Biegeleistung VA: Faktor 0,75; Biegeleistung Alu: Faktor 1,2; Zum Biegen von VA sind gehärtete Oberwerkzeuge erforderlich

ModellHSBM 2020-20 SB
Artikel-Nr.3772920
Technische Daten
Arbeitsbreite max.2.020 mm
Biegeleistung max. Stahl 400 N/qmm2 mm
Biegeleistung max. Stahl 400 N/qmm o. Wangenverbreiterung
Biegeleistung max. Stahl 400 N/qmm m. Wangenverbreiterung
Biegeleistung max. VA-Stahl1,5 mm
Biegeleistung max. VA-Stahl o. Wangenverbreiterung
Biegeleistung max. VA-Stahl m. Wangenverbreiterung
Biegeleistung max. Aluminium2,4 mm
Biegeleistung max. Aluminium o. Wangenverbreiterung
Biegeleistung max. Aluminium m. Wangenverbreiterung
Biegeleistung max. Kupfer-, Zink-, Messing o. Wangenverbr.
Biegeleistung max. Kupfer-, Zink-, Messing m. Wangenverbr.
Biegewinkel max.135°
Segmentaufteilung
Durchlass zwischen Ober- und Unterwange max.120 mm
Biegewange Höhe (Maß A)
Biegewange Tiefe (Maß B)
Biegewange Tiefe (Maß C)
Biegeleiste Breite
Fixierdruck
Leistung
Thermischer Schutz
Motorleistung Wange
Motorleistung Biegen
Elektrische Spannung
Phase(n)
Stromart
Netzfrequenz
Länge2500 mm
Breite710 mm
Höhe1500 mm
Gewicht1.020 kg

6452,54 €  5.654,92 €

Best.-Nr.: ST3772920

Anzahl: - +
IN DEN WARENKORB

6452,54 €  5.654,92 €

Best.-Nr.: ST3772920

Anzahl: - +
IN DEN WARENKORB
