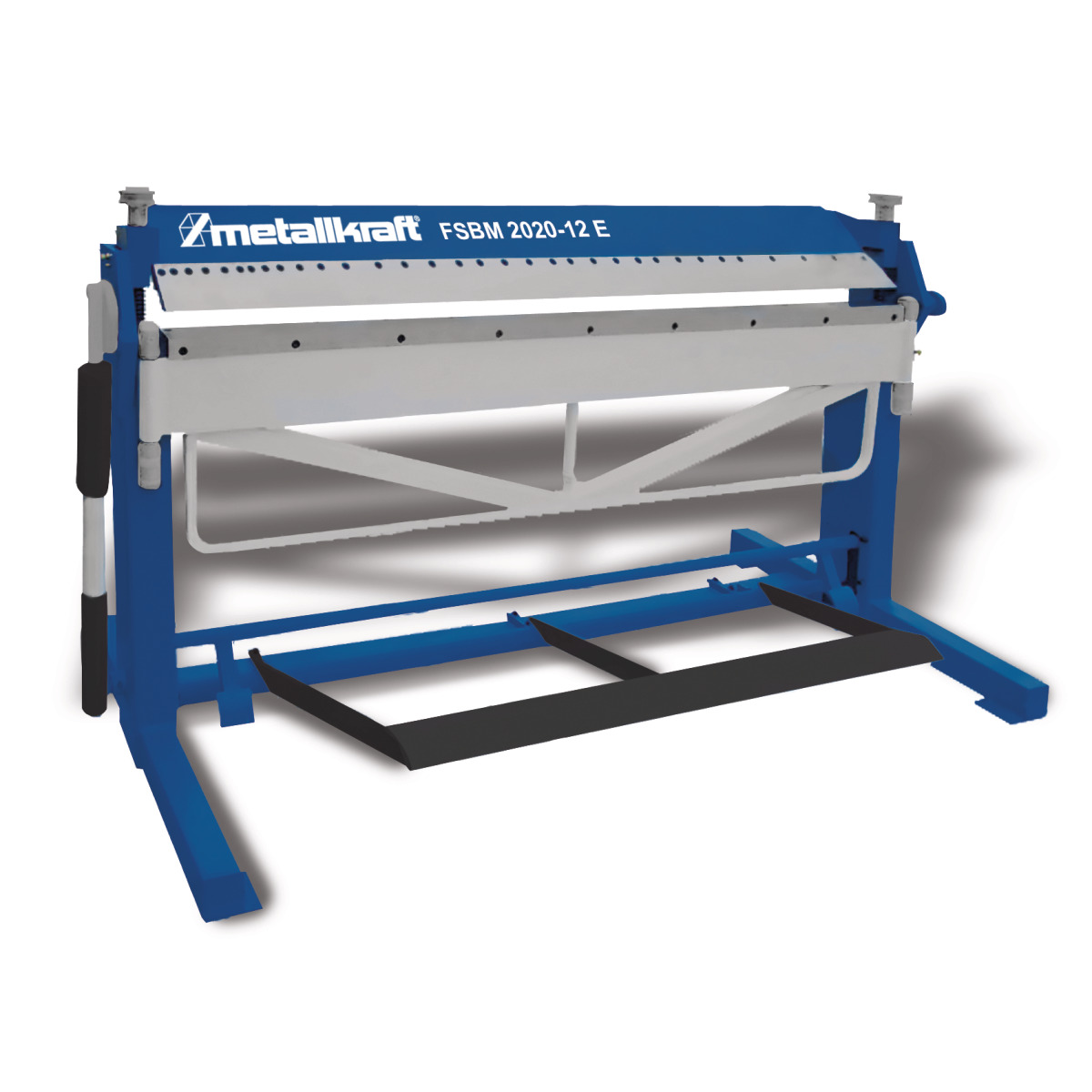

FSBM 2020-12 E - Fuß-Schwenkbiegemaschine

Abbildung zeigt manuelle Schwenkbiegemaschine FSBM 1020-20 HSG

• FSBM - Manuelle Schwenkbiegemaschinen mit Werkstückklemmung mittels Fußpedal
• Die Werkstückklemmung erfolgt mittels Fußpedal dadurch bleiben beide Hände frei für die Materialzuführung
• Unterschiedliche Werkzeugvarianten erhältlich E, S2, HS2 und HSG
• Der kräftige Hilfszylinder erleichtert das Biegen
• Weiter Durchlass zwischen Ober- und Unterwange von bis zu 25 mm
• Selbstschmierende Gleitlager
• Klemmdruck der Oberwange über griffige Rändelschrauben einfach einstellbar
• Einstellung der Materialstärke mittels Rändelschraube
• Verstellbarer Anschlag für Biegewinkel

Ausstattungsdetails

FSBM 1020-25 E

• Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-270

FSBM 1270-20 E

• Mit segmentierten Scharfbiegewerkzeugen, durchgehender Biegeleiste und durchgehender Bettauflage
• Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-250-270

FSBM 1020-20 S2

• Mit segmentierten Scharfbiegewerkzeugen, segmentierter Biegeleiste und durchgehender Bettauflage
• Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-270

FSBM 1020-20 HSG

• mit segmentierten Geißfußwerkzeugen, segmentierter Biegeleiste und segmentierter Bettauflage
• Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-270
• Segmente haben einen Härtegrad von HRC24-26

FSBM 1270-20 HS2

• Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-250-270

FSBM 1520-15 E

• Segmentaufteilung 25-30-35-40-45-50-75-100-150-200-250-250-270

FSBM 2020-12 E

• Segmentaufteilung 25-30-35-40-45-50-75-100-150-200-250-250-270-500

Hinweis zu technischen Daten:

• Blechstärke max.: Leistungsangaben bezogen auf Material mit Zugfestigkeit 400N/mm²
• Biegeleistung VA: Faktor 0,75
• Biegeleistung Alu: Faktor 1,2
• Zum Biegen von VA sind gehärtete Oberwerkzeuge erforderlich
