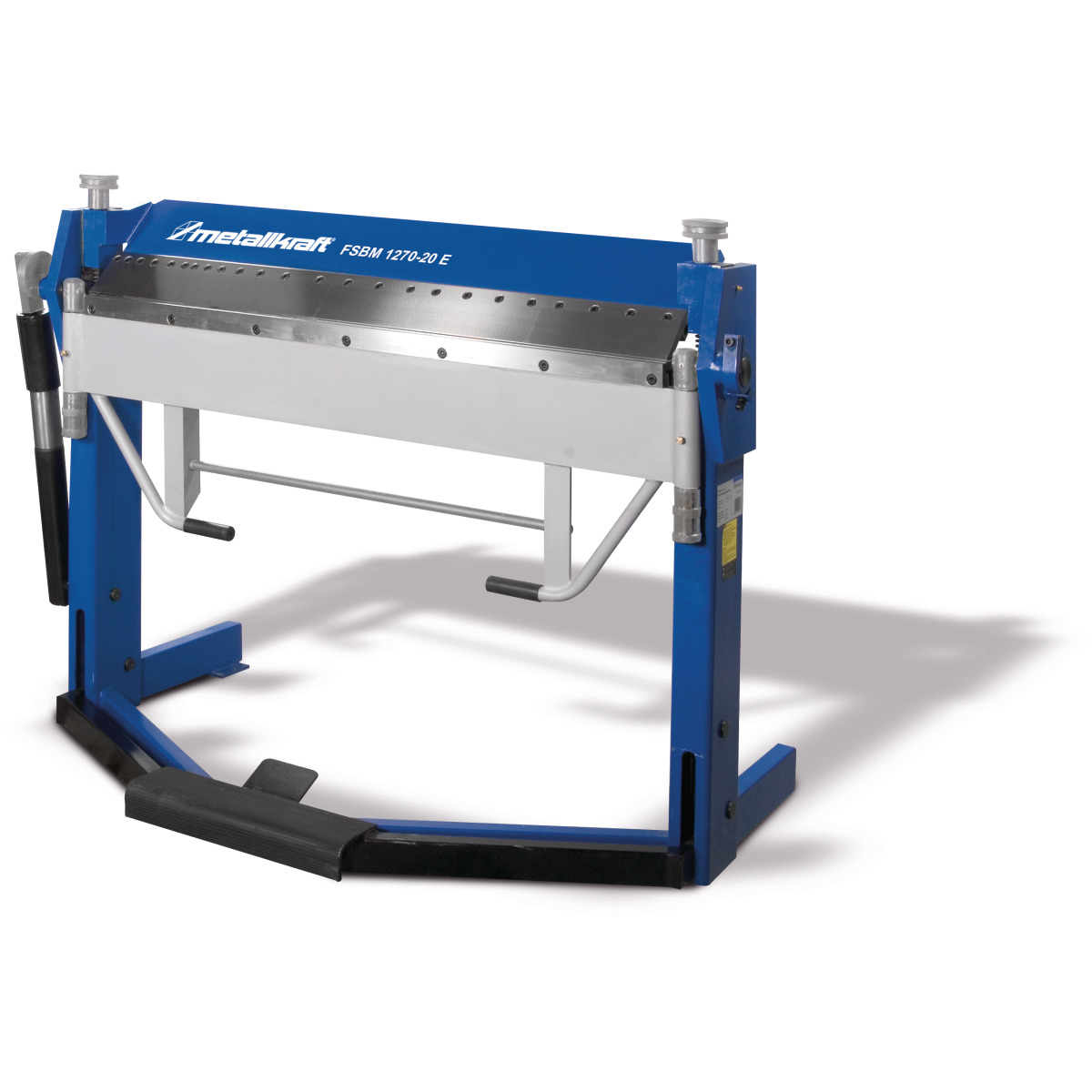

FSBM 1270-20 E - Fuß-Schwenkbiegemaschine [Metallkraft]

FSBM 1520-15 E - Fuß-Schwenkbiegemaschine. FSBM - Manuelle Schwenkbiegemaschinen mit Werkstückklemmung mittels Fußpedal. Die Werkstückklemmung erfolgt mittels Fußpedal dadurch bleiben beide Hände frei für die Materialzuführung.

Abbildung zeigt manuelle Schwenkbiegemaschine FSBM 1020-20 HSG

  • FSBM - Manuelle Schwenkbiegemaschinen mit Werkstückklemmung mittels Fußpedal
  • Die Werkstückklemmung erfolgt mittels Fußpedal dadurch bleiben beide Hände frei für die Materialzuführung
  • Unterschiedliche Werkzeugvarianten erhältlich E, S2, HS2 und HSG
  • Der kräftige Hilfszylinder erleichtert das Biegen
  • Weiter Durchlass zwischen Ober- und Unterwange von bis zu 25 mm
  • Selbstschmierende Gleitlager
  • Klemmdruck der Oberwange über griffige Rändelschrauben einfach einstellbar
  • Einstellung der Materialstärke mittels Rändelschraube
  • Verstellbarer Anschlag für Biegewinkel

Ausstattungsdetails

FSBM 1020-25 E

  • Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-270

FSBM 1270-20 E

  • Mit segmentierten Scharfbiegewerkzeugen, durchgehender Biegeleiste und durchgehender Bettauflage
  • Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-250-270

FSBM 1020-20 S2

  • Mit segmentierten Scharfbiegewerkzeugen, segmentierter Biegeleiste und durchgehender Bettauflage
  • Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-270

FSBM 1020-20 HSG

  • mit segmentierten Geißfußwerkzeugen, segmentierter Biegeleiste und segmentierter Bettauflage
  • Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-270
  • Segmente haben einen Härtegrad von HRC24-26

FSBM 1270-20 HS2

  • Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-250-270

FSBM 1520-15 E

  • Segmentaufteilung 25-30-35-40-45-50-75-100-150-200-250-250-270

FSBM 2020-12 E

  • Segmentaufteilung 25-30-35-40-45-50-75-100-150-200-250-250-270-500

Hinweis zu technischen Daten:

  • Blechstärke max.: Leistungsangaben bezogen auf Material mit Zugfestigkeit 400N/mm²
  • Biegeleistung VA: Faktor 0,75
  • Biegeleistung Alu: Faktor 1,2
  • Zum Biegen von VA sind gehärtete Oberwerkzeuge erforderlich
ModellFSBM 1270-20 E
Artikel-Nr.3772127

Technische Daten
Arbeitsbreite max.1.270 mm
Biegeleistung max. Stahl 400 N/qmm2,0 mm
Biegeleistung max. Stahl 400 N/qmm o. Wangenverbreiterung
Biegeleistung max. Stahl 400 N/qmm m. Wangenverbreiterung
Biegeleistung max. VA-Stahl1,5 mm
Biegeleistung max. VA-Stahl o. Wangenverbreiterung
Biegeleistung max. VA-Stahl m. Wangenverbreiterung
Biegeleistung max. Aluminium2,4 mm
Biegeleistung max. Aluminium o. Wangenverbreiterung
Biegeleistung max. Aluminium m. Wangenverbreiterung
Biegeleistung max. Kupfer-, Zink-, Messing o. Wangenverbr.
Biegeleistung max. Kupfer-, Zink-, Messing m. Wangenverbr.
Biegewinkel max.135 °
Segmentaufteilung25-30-35-40-45-50-75-100-150-200-250-270 mm

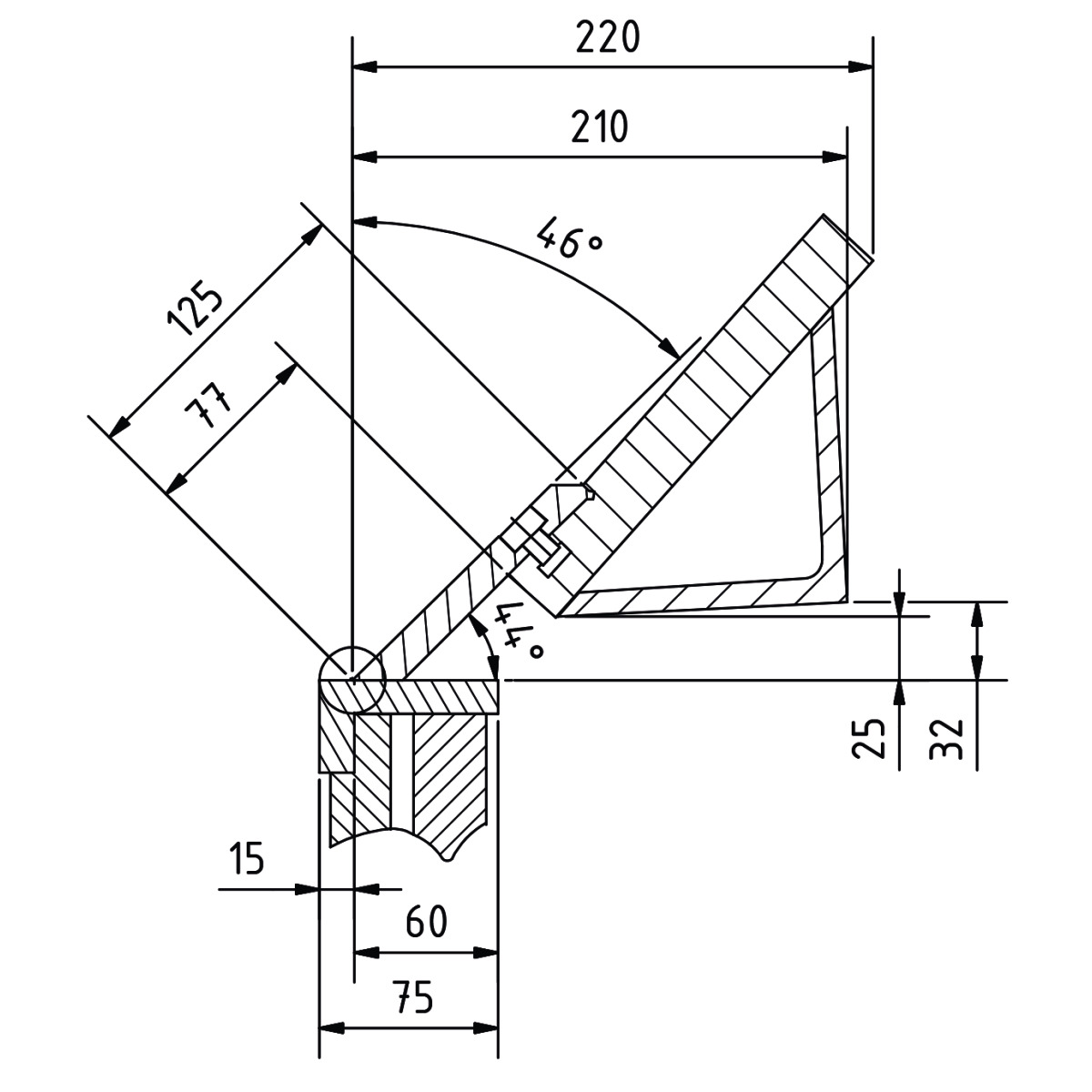

Durchlass zwischen Ober- und Unterwange max.
Biegewange Höhe (Maß A)
Biegewange Tiefe (Maß B)
Biegewange Tiefe (Maß C)
Biegeleiste Breite
Fixierdruck
Leistung
Thermischer Schutz
Motorleistung Wange
Motorleistung Biegen
Elektrische Spannung
Phase(n)
Stromart
Netzfrequenz
Länge1600 mm
Breite950 mm
Höhe1175 mm
Gewicht315 kg

Bedienungsanleitung Manuelle Schwenkbiegemaschine FSBM 1020-25 E

Ersatzteilliste Manuelle Schwenkbiegemaschine FSBM 1020-25 E
Marke:
Metallkraft
Hersteller:
Stürmer Maschinen GmbH
Anschrift:
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
Deutschland
Email:
info@stuermer-maschinen.de

2122,76 €  1.961,16 €

Best.-Nr.: ST3772127

Anzahl: - +
IN DEN WARENKORB

2122,76 €  1.961,16 €

Best.-Nr.: ST3772127

Anzahl: - +
IN DEN WARENKORB
