Leit- und Zugspindeldrehmaschine OPTIturn TM 3310V [Optimum]
Die Leit- und Zugspindeldrehmaschinen überzeugen durch stabile Konstruktion und einfache Handhabung. TM 3310V mit digitaler Positionsanzeige DPA 32
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- DC 24 Volt – Elektrik
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
- Rechts-/Linkslauf am Bettschlitten schaltbar
- Zweikanaliger Rechts-Links Schalter, geprüft nach EN 23125
- Schaltstange am Bettschlitten zur Auswahl für Längs- oder Planvorschub
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert
- Maschinenunterbau in stabiler Stahl-Konstruktion
- Motorschutzschalter
- Hauptmotor elektrisch gebremst
- Vierfach-Stahlhalter
- Not-Halt-Schlagschalter rechts und links
- Dreibacken-Drehfutter im Standardlieferumfang
3310V:- Digitale Positionsanzeige DPA 32
- Inverter Antrieb mit integriertem EMV-Filter
- Geräuscharmer Motorbetrieb durch hohe Pulsfrequenz
- Schnelle Strombegrenzung (FCL) für störungsfreien
- Betrieb bei plötzlichen Laststößen
- bdc0a764-065a-4b5a-9bdc-a563008bf6f9
- Abmessungen und Gewichte
- c1e34661-3042-4857-9b6e-a52a00d92402
- Länge (Produkt) ca.
- 1760
- mm
- bdc0a764-065a-4b5a-9bdc-a563008bf6f9
- Abmessungen und Gewichte
- c82c812d-5261-4e79-a67b-a52a00d9240c
- Breite/Tiefe (Produkt) ca.
- 745
- mm
- bdc0a764-065a-4b5a-9bdc-a563008bf6f9
- Abmessungen und Gewichte
- 34741680-b27f-4ae0-b2e4-a52a00d92416
- Höhe (Produkt) ca.
- 1320
- mm
- bdc0a764-065a-4b5a-9bdc-a563008bf6f9
- Abmessungen und Gewichte
- b4d3fc7d-ca54-4ef3-acab-a52a00dbf77c
- Gewicht (Netto) ca.
- 469
- kg
- bdc0a764-065a-4b5a-9bdc-a563008bf6f9
- Abmessungen und Gewichte
- 9ac2ac6d-1c71-4a77-904a-a9190103c224
- Höhe max. (Produkt) ca.
- 1590 (DPA)
- mm
- ff53ce40-4691-402d-b015-a6c100900ebd
- Arbeitsbereiche
- 1ebef745-f094-47ad-b3c6-a56e00cf3d81
- Spitzenhöhe
- 165
- mm
- ff53ce40-4691-402d-b015-a6c100900ebd
- Arbeitsbereiche
- ac30fb9b-d048-413d-ab9b-a56e00cf3d87
- Spitzenweite
- 1000
- mm
- ff53ce40-4691-402d-b015-a6c100900ebd
- Arbeitsbereiche
- c5395f77-f6fd-479c-bbc9-a56e00cf3d8c
- Umlaufdurchmesser über Maschinenbett
- 330
- mm
- ff53ce40-4691-402d-b015-a6c100900ebd
- Arbeitsbereiche
- 5d712462-2f50-4127-b06b-a56e00cf3d9d
- Umlaufdurchmesser über Planschlitten
- 216
- mm
- ff53ce40-4691-402d-b015-a6c100900ebd
- Arbeitsbereiche
- 9079eff8-67d5-48db-937b-a56e00cf3dad
- Bettbreite
- 190
- mm
- 6ad1e4bd-8523-4aba-a452-a5630089ebfb
- Drehzahlbereich
- b47656f7-921d-422c-8da1-a56e00cf3db9
- Anzahl der Drehzahlbereiche
- 6
- Stufen
- 6ad1e4bd-8523-4aba-a452-a5630089ebfb
- Drehzahlbereich
- c3827ef8-d1d9-4b9a-a738-a56e00cf3db2
- Drehzahlbereich
- 14 – 2800
- min¯¹
- 5403c52f-6cb0-4772-9760-a5fa00834c4c
- Elektrische Daten
- d1cd7faa-f398-4b61-8651-a91b00d113d0
- Leistung Antriebsmotor
- 1,5
- kW
- 5403c52f-6cb0-4772-9760-a5fa00834c4c
- Elektrische Daten
- 075c04cd-685e-491e-afd6-a52a00dbf76b
- Anschlussspannung
- 400
- V
- 5403c52f-6cb0-4772-9760-a5fa00834c4c
- Elektrische Daten
- 5c502ecf-af43-4d7a-8bf4-a52a00dbf77a
- Netzfrequenz
- 50
- Hz
- d6fd063e-11a5-4fb7-af5b-a4ff008b302b
- Spindel
- 0896f811-0d4e-4d58-9095-a56e00cf3d41

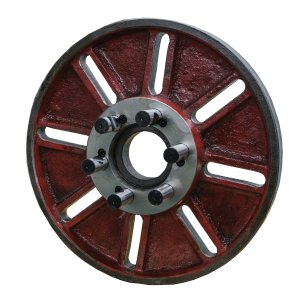

- Spindelaufnahme
- Camlock DIN ISO 702-2 Nr. 4
- d6fd063e-11a5-4fb7-af5b-a4ff008b302b
- Spindel
- bfb73ff8-cc88-4d17-bb20-a56e00cf3d61
- Spindelbohrung/Stangendurchlass Durchmesser
- 38
- mm
- d6fd063e-11a5-4fb7-af5b-a4ff008b302b
- Spindel
- dd1214e3-a5bb-40ca-93cc-a56e00cf3d6b
- Spindelkonus
- MK 5
- d6fd063e-11a5-4fb7-af5b-a4ff008b302b
- Spindel
- 835fe595-3cd8-4dc0-84d3-a56e00cf3d75
- Stahlhalter Aufnahmehöhe max.
- 16
- mm
- 964eee14-44bc-4ace-b870-a563008a32b6
- Reitstock
- 6b0ed34e-e4d9-4332-8cb6-a56e00cf3e14
- Reitstockaufnahme
- MK 5
- 964eee14-44bc-4ace-b870-a563008a32b6
- Reitstock
- dc60830e-c013-45ed-b792-a56e00cf3e19
- Reitstock Pinolenhub
- 100
- mm
- 964eee14-44bc-4ace-b870-a563008a32b6
- Reitstock
- 29ee4196-4806-442a-a651-a56e00cf3e1e
- Reitstock Pinolendurchmesser
- 38
- mm
- 0dcf0396-0e62-453b-be4c-a563008c26e3
- Steigungen
- e4be3e69-88c9-4e69-af5f-a56e00cf3de8
- Steigung Metrisch
- 0,4 – 10
- mm/U
- 0dcf0396-0e62-453b-be4c-a563008c26e3
- Steigungen
- 075e2208-6e8a-4ae6-bf6b-a56e00cf3ded
- Anzahl der Steigungen Metrisch
- 29
- 0dcf0396-0e62-453b-be4c-a563008c26e3
- Steigungen
- 1e9950e4-af79-42e1-bb4d-a56e00cf3df4
- Steigung Zoll
- 56 – 4
- Gg/1"
- 8d57287a-be5f-4712-abe7-a56700b603fb
- Verfahrweg
- 9b653391-614b-4af1-9b8d-adb9013b2e1f
- Verfahrweg Oberschlitten
- 90
- mm
- 8d57287a-be5f-4712-abe7-a56700b603fb
- Verfahrweg
- e8a75a24-cf14-4e57-8e9e-adb9013c2411
- Verfahrweg Planschlitten
- 168
- mm
- 8d57287a-be5f-4712-abe7-a56700b603fb
- Verfahrweg
- 556497a8-8e2b-4b3c-8373-adb9013c56dc
- Verfahrweg Bettschlitten
- 850
- mm
- 9f6ac300-f816-494e-8be5-a563008c0c23
- Vorschub
- 2a0fb7a7-2cb6-4765-968a-a56e00cf3dce
- Vorschubbereich längs
- 0,02 – 0,4
- mm/U
- 9f6ac300-f816-494e-8be5-a563008c0c23
- Vorschub
- e7079583-d909-45b0-9b35-a56e00cf3dd5
- Anzahl der Vorschübe längs
- 24
- 9f6ac300-f816-494e-8be5-a563008c0c23
- Vorschub
- d3bd560d-2335-455a-9108-a56e00cf3ddb
- Vorschubbereich plan
- 0,01 – 0,2
- mm/U
- 9f6ac300-f816-494e-8be5-a563008c0c23
- Vorschub
- 52919f32-4f06-4b48-8ce8-a56e00cf3de3
- Anzahl der Vorschübe plan
- 32
Lieferumfang:

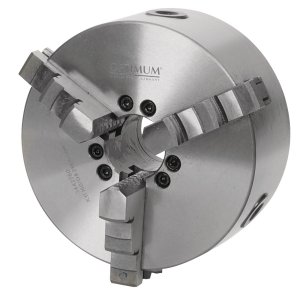

- Dreibacken-Drehfutter Ø 160 mm, Nr. 4
- Reduzierhülse MK 5 / MK 3
- Nicht mitlaufende Zentrierspitze MK 3
- Vierfach-Stahlhalter 16 mm
- Wechselzahnräder-Satz
- Maschinenunterbau
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
Die Leit- und Zugspindeldrehmaschinen überzeugen durch stabile Konstruktion und einfache Handhabung. TM 3310V mit digitaler Positionsanzeige DPA 32
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- DC 24 Volt – Elektrik
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
- Rechts-/Linkslauf am Bettschlitten schaltbar
- Zweikanaliger Rechts-Links Schalter, geprüft nach EN 23125
- Schaltstange am Bettschlitten zur Auswahl für Längs- oder Planvorschub
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert
- Maschinenunterbau in stabiler Stahl-Konstruktion
- Motorschutzschalter
- Hauptmotor elektrisch gebremst
- Vierfach-Stahlhalter
- Not-Halt-Schlagschalter rechts und links
- Dreibacken-Drehfutter im Standardlieferumfang
3310V:- Digitale Positionsanzeige DPA 32
- Inverter Antrieb mit integriertem EMV-Filter
- Geräuscharmer Motorbetrieb durch hohe Pulsfrequenz
- Schnelle Strombegrenzung (FCL) für störungsfreien
- Betrieb bei plötzlichen Laststößen
- bdc0a764-065a-4b5a-9bdc-a563008bf6f9
- Abmessungen und Gewichte
- c1e34661-3042-4857-9b6e-a52a00d92402
- Länge (Produkt) ca.
- 1760
- mm
- bdc0a764-065a-4b5a-9bdc-a563008bf6f9
- Abmessungen und Gewichte
- c82c812d-5261-4e79-a67b-a52a00d9240c
- Breite/Tiefe (Produkt) ca.
- 745
- mm
- bdc0a764-065a-4b5a-9bdc-a563008bf6f9
- Abmessungen und Gewichte
- 34741680-b27f-4ae0-b2e4-a52a00d92416
- Höhe (Produkt) ca.
- 1320
- mm
- bdc0a764-065a-4b5a-9bdc-a563008bf6f9
- Abmessungen und Gewichte
- b4d3fc7d-ca54-4ef3-acab-a52a00dbf77c
- Gewicht (Netto) ca.
- 469
- kg
- bdc0a764-065a-4b5a-9bdc-a563008bf6f9
- Abmessungen und Gewichte
- 9ac2ac6d-1c71-4a77-904a-a9190103c224
- Höhe max. (Produkt) ca.
- 1590 (DPA)
- mm
- ff53ce40-4691-402d-b015-a6c100900ebd
- Arbeitsbereiche
- 1ebef745-f094-47ad-b3c6-a56e00cf3d81
- Spitzenhöhe
- 165
- mm
- ff53ce40-4691-402d-b015-a6c100900ebd
- Arbeitsbereiche
- ac30fb9b-d048-413d-ab9b-a56e00cf3d87
- Spitzenweite
- 1000
- mm
- ff53ce40-4691-402d-b015-a6c100900ebd
- Arbeitsbereiche
- c5395f77-f6fd-479c-bbc9-a56e00cf3d8c
- Umlaufdurchmesser über Maschinenbett
- 330
- mm
- ff53ce40-4691-402d-b015-a6c100900ebd
- Arbeitsbereiche
- 5d712462-2f50-4127-b06b-a56e00cf3d9d
- Umlaufdurchmesser über Planschlitten
- 216
- mm
- ff53ce40-4691-402d-b015-a6c100900ebd
- Arbeitsbereiche
- 9079eff8-67d5-48db-937b-a56e00cf3dad
- Bettbreite
- 190
- mm
- 6ad1e4bd-8523-4aba-a452-a5630089ebfb
- Drehzahlbereich
- b47656f7-921d-422c-8da1-a56e00cf3db9
- Anzahl der Drehzahlbereiche
- 6
- Stufen
- 6ad1e4bd-8523-4aba-a452-a5630089ebfb
- Drehzahlbereich
- c3827ef8-d1d9-4b9a-a738-a56e00cf3db2
- Drehzahlbereich
- 14 – 2800
- min¯¹
- 5403c52f-6cb0-4772-9760-a5fa00834c4c
- Elektrische Daten
- d1cd7faa-f398-4b61-8651-a91b00d113d0
- Leistung Antriebsmotor
- 1,5
- kW
- 5403c52f-6cb0-4772-9760-a5fa00834c4c
- Elektrische Daten
- 075c04cd-685e-491e-afd6-a52a00dbf76b
- Anschlussspannung
- 400
- V
- 5403c52f-6cb0-4772-9760-a5fa00834c4c
- Elektrische Daten
- 5c502ecf-af43-4d7a-8bf4-a52a00dbf77a
- Netzfrequenz
- 50
- Hz
- d6fd063e-11a5-4fb7-af5b-a4ff008b302b
- Spindel
- 0896f811-0d4e-4d58-9095-a56e00cf3d41
- Spindelaufnahme
- Camlock DIN ISO 702-2 Nr. 4
- d6fd063e-11a5-4fb7-af5b-a4ff008b302b
- Spindel
- bfb73ff8-cc88-4d17-bb20-a56e00cf3d61
- Spindelbohrung/Stangendurchlass Durchmesser
- 38
- mm
- d6fd063e-11a5-4fb7-af5b-a4ff008b302b
- Spindel
- dd1214e3-a5bb-40ca-93cc-a56e00cf3d6b
- Spindelkonus
- MK 5
- d6fd063e-11a5-4fb7-af5b-a4ff008b302b
- Spindel
- 835fe595-3cd8-4dc0-84d3-a56e00cf3d75
- Stahlhalter Aufnahmehöhe max.
- 16
- mm
- 964eee14-44bc-4ace-b870-a563008a32b6
- Reitstock
- 6b0ed34e-e4d9-4332-8cb6-a56e00cf3e14
- Reitstockaufnahme
- MK 5
- 964eee14-44bc-4ace-b870-a563008a32b6
- Reitstock
- dc60830e-c013-45ed-b792-a56e00cf3e19
- Reitstock Pinolenhub
- 100
- mm
- 964eee14-44bc-4ace-b870-a563008a32b6
- Reitstock
- 29ee4196-4806-442a-a651-a56e00cf3e1e
- Reitstock Pinolendurchmesser
- 38
- mm
- 0dcf0396-0e62-453b-be4c-a563008c26e3
- Steigungen
- e4be3e69-88c9-4e69-af5f-a56e00cf3de8
- Steigung Metrisch
- 0,4 – 10
- mm/U
- 0dcf0396-0e62-453b-be4c-a563008c26e3
- Steigungen
- 075e2208-6e8a-4ae6-bf6b-a56e00cf3ded
- Anzahl der Steigungen Metrisch
- 29
- 0dcf0396-0e62-453b-be4c-a563008c26e3
- Steigungen
- 1e9950e4-af79-42e1-bb4d-a56e00cf3df4
- Steigung Zoll
- 56 – 4
- Gg/1"
- 8d57287a-be5f-4712-abe7-a56700b603fb
- Verfahrweg
- 9b653391-614b-4af1-9b8d-adb9013b2e1f
- Verfahrweg Oberschlitten
- 90
- mm
- 8d57287a-be5f-4712-abe7-a56700b603fb
- Verfahrweg
- e8a75a24-cf14-4e57-8e9e-adb9013c2411
- Verfahrweg Planschlitten
- 168
- mm
- 8d57287a-be5f-4712-abe7-a56700b603fb
- Verfahrweg
- 556497a8-8e2b-4b3c-8373-adb9013c56dc
- Verfahrweg Bettschlitten
- 850
- mm
- 9f6ac300-f816-494e-8be5-a563008c0c23
- Vorschub
- 2a0fb7a7-2cb6-4765-968a-a56e00cf3dce
- Vorschubbereich längs
- 0,02 – 0,4
- mm/U
- 9f6ac300-f816-494e-8be5-a563008c0c23
- Vorschub
- e7079583-d909-45b0-9b35-a56e00cf3dd5
- Anzahl der Vorschübe längs
- 24
- 9f6ac300-f816-494e-8be5-a563008c0c23
- Vorschub
- d3bd560d-2335-455a-9108-a56e00cf3ddb
- Vorschubbereich plan
- 0,01 – 0,2
- mm/U
- 9f6ac300-f816-494e-8be5-a563008c0c23
- Vorschub
- 52919f32-4f06-4b48-8ce8-a56e00cf3de3
- Anzahl der Vorschübe plan
- 32
Lieferumfang:

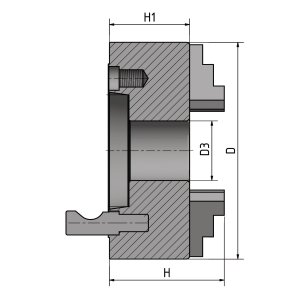

- Dreibacken-Drehfutter Ø 160 mm, Nr. 4
- Reduzierhülse MK 5 / MK 3
- Nicht mitlaufende Zentrierspitze MK 3
- Vierfach-Stahlhalter 16 mm
- Wechselzahnräder-Satz
- Maschinenunterbau
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
Leit- und Zugspindeldrehmaschine OPTIturn TM 3310V
