Universal-Mehrfachkombination minimax lab 300p F16 TERSA [Holzkraft]

Universal mit Alu-Formatschiebeschlitten. Viel Leistung auf kleinem Raum bei geringen Investitionskosten.

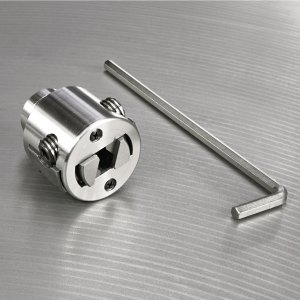

Zum Sägen, Fräsen, Abrichthobeln, Dickenhobeln und optional Langlochbohren
Stabile Stahl-Graugusskonstruktion
Format-Schiebeschlitten 1600 mm aus eloxiertem Aluminium für höchste Schnittpräzision
Präzise und bequeme Schnitte auch bei großen Werkstücken dank stabiler Auflage auf dem 270 mm breiten Schiebschlitten
Robuste, verrippte Gussarbeitstische
Schwenkbares Sägeblatt von 90° - 45°

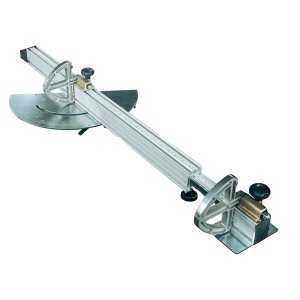

Tischausleger mit Teleskop-Alu-Ablänganschlag mit einem Klappanschlag für Platten und große Werkstücke
Hobelaggregat serienmäßig mit TERSA-Schnellwechselsystem mit drei Hobelmessern
Schrägverzahnte Stahleinzugswalze für konstanten Werkstückeinzug beim Dickenhobeln
Drei Fräsgeschwindigkeiten, von 3.600 - 10.000 min-1 manuell verstellbar
Drei unabhängige Industriemotoren
Mit abschließbarem Hauptschalter, Motorschutzschalter, Not-Aus-Schalter

Aluminium-Formatschiebeschlitten

Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem
Dauerhaft leichtgängig
Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene
10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen

Abmessungen und Gewichte
Gewicht (Netto) ca.
430
kg
Abrichte
Abrichttisch Breite
300
mm
Abrichte
Abrichttisch Länge
1300
mm
Abrichte
Neigungswinkel Säge-/Abrichtanschlag
90 / 45
°
Abrichte
Spanabnahme max. Abrichte
3
mm
Anschluss Absaugung
Absaugstutzendurchmesser
4 x 120
mm
Anschluss Absaugung
Absaugstutzendurchmesser Sägeblattschutz
60
mm
Aufstellinformationen
Platzbedarf Länge
3859
mm
Aufstellinformationen
Platzbedarf Breite/Tiefe
2793
mm
Aufstellinformationen
Erläuterung Platzbedarf
Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
Aufstellinformationen
Maschinenkörper Länge
802
mm
Aufstellinformationen
Maschinenkörper Breite/Tiefe
960
mm
Aufstellinformationen
Arbeitsbereich Länge
1600
mm
Aufstellinformationen
Arbeitsbereich Breite/Tiefe
2300
mm
Aufstellinformationen
Erläuterung Arbeitsbereich
Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Dicke
Dickentisch Länge
450
mm
Dicke
Dickentisch Breite
300
mm
Dicke
Arbeitshöhe Dicke min.
3
mm
Dicke
Arbeitshöhe Dicke max.
220
mm
Dicke
Spanabnahme max. Dicke
3
mm
Elektrische Daten
Anschlussspannung
400
V
Elektrische Daten
Phase(n)
3
Ph
Elektrische Daten
Stromart
AC
Elektrische Daten
Netzfrequenz
50
Hz
Elektrische Daten
Nennbetriebsart Antriebsmotor
S6
Elektrische Daten
Einschaltdauer Antriebsmotor
40
%
Elektrische Daten
Leistung Antriebsmotor
3 x 4
kW
Schiebeschlitten und Tisch
Formatschiebeschlittenlänge
1600
mm
Schiebeschlitten und Tisch
Formatschiebeschlittenbreite
270
mm
Schiebeschlitten und Tisch
Formatschiebeschlittenhöhe
124
mm
Schiebeschlitten und Tisch
Tischlänge
1020
mm
Schiebeschlitten und Tisch
Tischbreite
325
mm
Schiebeschlitten und Tisch
Tischhöhe
900
mm
Frässpindel
Spindelneigung
0
°
Frässpindel
Spindeldorndurchmesser
30
mm
Frässpindel
Nutzlänge der Spindel
100
mm
Frässpindel
Spindeldrehzahl(en)
3600/7500/10000
min?¹
Fräswerkzeugdurchmesser max.
Werkzeugdurchmesser max.
180
mm
Fräswerkzeugdurchmesser max.
Werkzeugdurchmesser max. absenkbar
120
mm
Fräswerkzeugdurchmesser max.
Werkzeugdurchmesser max. Zapfenfräsen
275
mm
Hobelmesserwelle
Hobelwellentyp
TERSA
Hobelmesserwelle
Hobelwellendurchmesser
72
mm
Hobelmesserwelle
Anzahl Hobelmesser
3
St
Kreissägeeinheit
Besäumlänge
1600
mm
Kreissägeeinheit
Schnittbreite mit Parallelanschlag
800
mm
Kreissägeeinheit
Max. Ablängbreite links vom Sägeblatt
1660
mm
Kreissägeeinheit
Sägeblattneigung
90 45
°
Kreissägeeinheit
Max. Schnitthöhe bei 90°
90
mm
Kreissägeeinheit
Max. Schnitthöhe bei 45°
63
mm
Kreissägeeinheit
Max. Sägeblattüberstand 90°
100
mm
Kreissägeeinheit
Max. Sägeblattüberstand 45°
78
mm
Kreissägeeinheit
Durchmesser (Haupt-)Sägeblatt
315
mm
Kreissägeeinheit
Erläuterung Durchmesser (Haupt-)Sägeblatt
mit Vorritzer
Kreissägeeinheit
Drehzahl (Haupt-)Sägeblatt
3500
min?¹
Vorschub
Vorschubgeschwindigkeit
7
m/min

Lieferumfang:

Kombi Abricht-/Parallelanschlag
Bogenfrässchutzhaube
Tersa-Messerwelle
eloxierter Aluminium- Formatschiebeschlitten
Klappanschläge
Exzenterspanner

Universal mit Alu-Formatschiebeschlitten. Viel Leistung auf kleinem Raum bei geringen Investitionskosten.

Zum Sägen, Fräsen, Abrichthobeln, Dickenhobeln und optional Langlochbohren
Stabile Stahl-Graugusskonstruktion
Format-Schiebeschlitten 1600 mm aus eloxiertem Aluminium für höchste Schnittpräzision
Präzise und bequeme Schnitte auch bei großen Werkstücken dank stabiler Auflage auf dem 270 mm breiten Schiebschlitten
Robuste, verrippte Gussarbeitstische
Schwenkbares Sägeblatt von 90° - 45°
Tischausleger mit Teleskop-Alu-Ablänganschlag mit einem Klappanschlag für Platten und große Werkstücke
Hobelaggregat serienmäßig mit TERSA-Schnellwechselsystem mit drei Hobelmessern
Schrägverzahnte Stahleinzugswalze für konstanten Werkstückeinzug beim Dickenhobeln
Drei Fräsgeschwindigkeiten, von 3.600 - 10.000 min-1 manuell verstellbar
Drei unabhängige Industriemotoren
Mit abschließbarem Hauptschalter, Motorschutzschalter, Not-Aus-Schalter

Aluminium-Formatschiebeschlitten

Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem
Dauerhaft leichtgängig
Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene
10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen

Abmessungen und Gewichte
Gewicht (Netto) ca.
430
kg
Abrichte
Abrichttisch Breite
300
mm
Abrichte
Abrichttisch Länge
1300
mm
Abrichte
Neigungswinkel Säge-/Abrichtanschlag
90 / 45
°
Abrichte
Spanabnahme max. Abrichte
3
mm
Anschluss Absaugung
Absaugstutzendurchmesser
4 x 120
mm
Anschluss Absaugung
Absaugstutzendurchmesser Sägeblattschutz
60
mm
Aufstellinformationen
Platzbedarf Länge
3859
mm
Aufstellinformationen
Platzbedarf Breite/Tiefe
2793
mm
Aufstellinformationen
Erläuterung Platzbedarf
Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
Aufstellinformationen
Maschinenkörper Länge
802
mm
Aufstellinformationen
Maschinenkörper Breite/Tiefe
960
mm
Aufstellinformationen
Arbeitsbereich Länge
1600
mm
Aufstellinformationen
Arbeitsbereich Breite/Tiefe
2300
mm
Aufstellinformationen
Erläuterung Arbeitsbereich
Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Dicke
Dickentisch Länge
450
mm
Dicke
Dickentisch Breite
300
mm
Dicke
Arbeitshöhe Dicke min.
3
mm
Dicke
Arbeitshöhe Dicke max.
220
mm
Dicke
Spanabnahme max. Dicke
3
mm
Elektrische Daten
Anschlussspannung
400
V
Elektrische Daten
Phase(n)
3
Ph
Elektrische Daten
Stromart
AC
Elektrische Daten
Netzfrequenz
50
Hz
Elektrische Daten
Nennbetriebsart Antriebsmotor
S6
Elektrische Daten
Einschaltdauer Antriebsmotor
40
%
Elektrische Daten
Leistung Antriebsmotor
3 x 4
kW
Schiebeschlitten und Tisch
Formatschiebeschlittenlänge
1600
mm
Schiebeschlitten und Tisch
Formatschiebeschlittenbreite
270
mm
Schiebeschlitten und Tisch
Formatschiebeschlittenhöhe
124
mm
Schiebeschlitten und Tisch
Tischlänge
1020
mm
Schiebeschlitten und Tisch
Tischbreite
325
mm
Schiebeschlitten und Tisch
Tischhöhe
900
mm
Frässpindel
Spindelneigung
0
°
Frässpindel
Spindeldorndurchmesser
30
mm
Frässpindel
Nutzlänge der Spindel
100
mm
Frässpindel
Spindeldrehzahl(en)
3600/7500/10000
min?¹
Fräswerkzeugdurchmesser max.
Werkzeugdurchmesser max.
180
mm
Fräswerkzeugdurchmesser max.
Werkzeugdurchmesser max. absenkbar
120
mm
Fräswerkzeugdurchmesser max.
Werkzeugdurchmesser max. Zapfenfräsen
275
mm
Hobelmesserwelle
Hobelwellentyp
TERSA
Hobelmesserwelle
Hobelwellendurchmesser
72
mm
Hobelmesserwelle
Anzahl Hobelmesser
3
St
Kreissägeeinheit
Besäumlänge
1600
mm
Kreissägeeinheit
Schnittbreite mit Parallelanschlag
800
mm
Kreissägeeinheit
Max. Ablängbreite links vom Sägeblatt
1660
mm
Kreissägeeinheit
Sägeblattneigung
90 45
°
Kreissägeeinheit
Max. Schnitthöhe bei 90°
90
mm
Kreissägeeinheit
Max. Schnitthöhe bei 45°
63
mm
Kreissägeeinheit
Max. Sägeblattüberstand 90°
100
mm
Kreissägeeinheit
Max. Sägeblattüberstand 45°
78
mm
Kreissägeeinheit
Durchmesser (Haupt-)Sägeblatt
315
mm
Kreissägeeinheit
Erläuterung Durchmesser (Haupt-)Sägeblatt
mit Vorritzer
Kreissägeeinheit
Drehzahl (Haupt-)Sägeblatt
3500
min?¹
Vorschub
Vorschubgeschwindigkeit
7
m/min

Lieferumfang:

Kombi Abricht-/Parallelanschlag
Bogenfrässchutzhaube
Tersa-Messerwelle
eloxierter Aluminium- Formatschiebeschlitten
Klappanschläge
Exzenterspanner

Detailbild 1
Sägeaggregat
Passend für Sägeblätter mit maximalem Durchmesser von 315 mm. Die optional erhältliche Vorritzeinrichtung ist bequem von der Außenseite der Maschine aus einstellbar.

Detailbild 2
Sägeaggregatverstellung

Manuelle Höhen- und Schrägverstellung des Sägeaggregats über Handrad
Genaue Positionierung anhand einer Skala

Detailbild 3
Aluminium-Schiebeschlitten

Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem
Läuft auf gehärteten und geschliffenen Stahlführungen
Ist verwindungssteif, höchstpräzise, leichtgängig und problemlos im täglichen Gebrauch
Zehn Jahre HOLZKRAFT-Garantie auf Verschleiß der gehärteten Führungsbahnen (Garantiebedingungen unter www.stuermer-maschinen.de oder bei Stürmer Maschinen GmbH anzufordern)

Detailbild 4
Fräsaggregat mit Topleistung

100 mm Nutzlänge der Spindel
Läuft auf gehärteten und geschliffenen Stahlführungen
Werkzeug mit maximalem Durchmesser von 180 mm kann unter dem Arbeitstisch versenkt werden

Detailbild 5
Bogenfrässchutzhaube

Zum Schutz bei Formfräsarbeiten
In Standardausstattung enthalten
Für höchste Sicherheit und größere Flexibilität

Detailbild 6
Hobelvorschubantrieb

Stabil ausgelegter Kettenantrieb
Antriebsräder aus Stahl
Massiver Graugusslagerbock

Detailbild 7
Hobelwerke

Schrägverzahnte Stahleinzugswalze für einen konstanten und gleichmäßigen Materialeinzug
Massive Rückschlagsicherungen verhindern den Rückschlag von Werkstücken
3-Messerwelle sorgt für ein optimales Hobelbild
