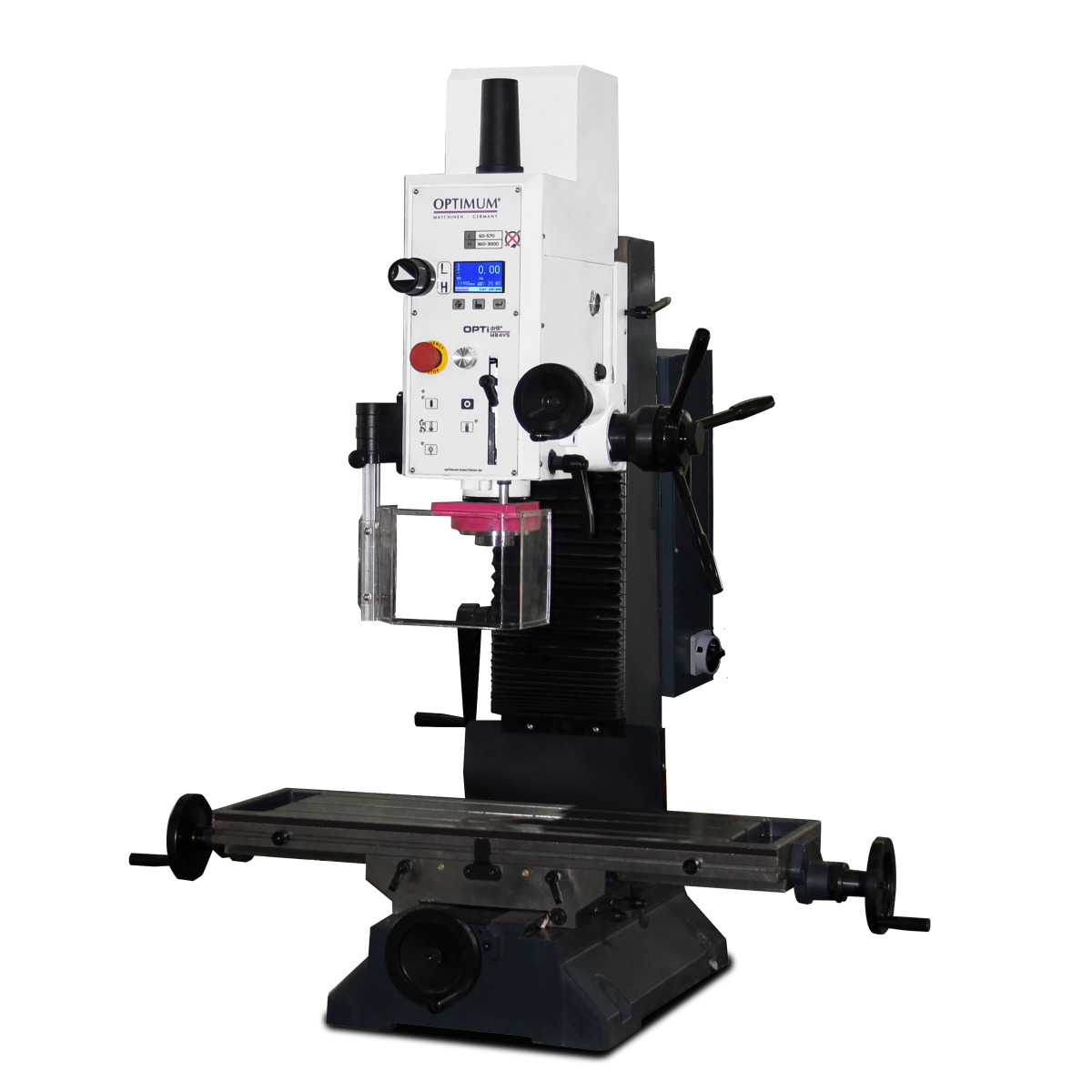

Bohr-Fräsmaschine OPTImill MB 4SVD [Optimum]

Universelle Präzisions-Bohr- und Fräsmaschinen mit Servoantrieb - Modell SVD mit digitaler Anzeige DRO 6 und Magnetmeßsystem

• Präzise verarbeitet
• Gewindeschneidfunktion
• Servo Antrieb
• Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
• Einstellbare Endanschläge
• Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
• Rechts-Linkslauf
• LED Maschinenleuchte
• Feinvorschub
• Not-Halt-Schlagschalter
• Bohr-Fräskopf um ±45° neigbar
• Höhenverstellbare Schutzscheibe mit Mikroschalter gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders

• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• c1e34661-3042-4857-9b6e-a52a00d92402

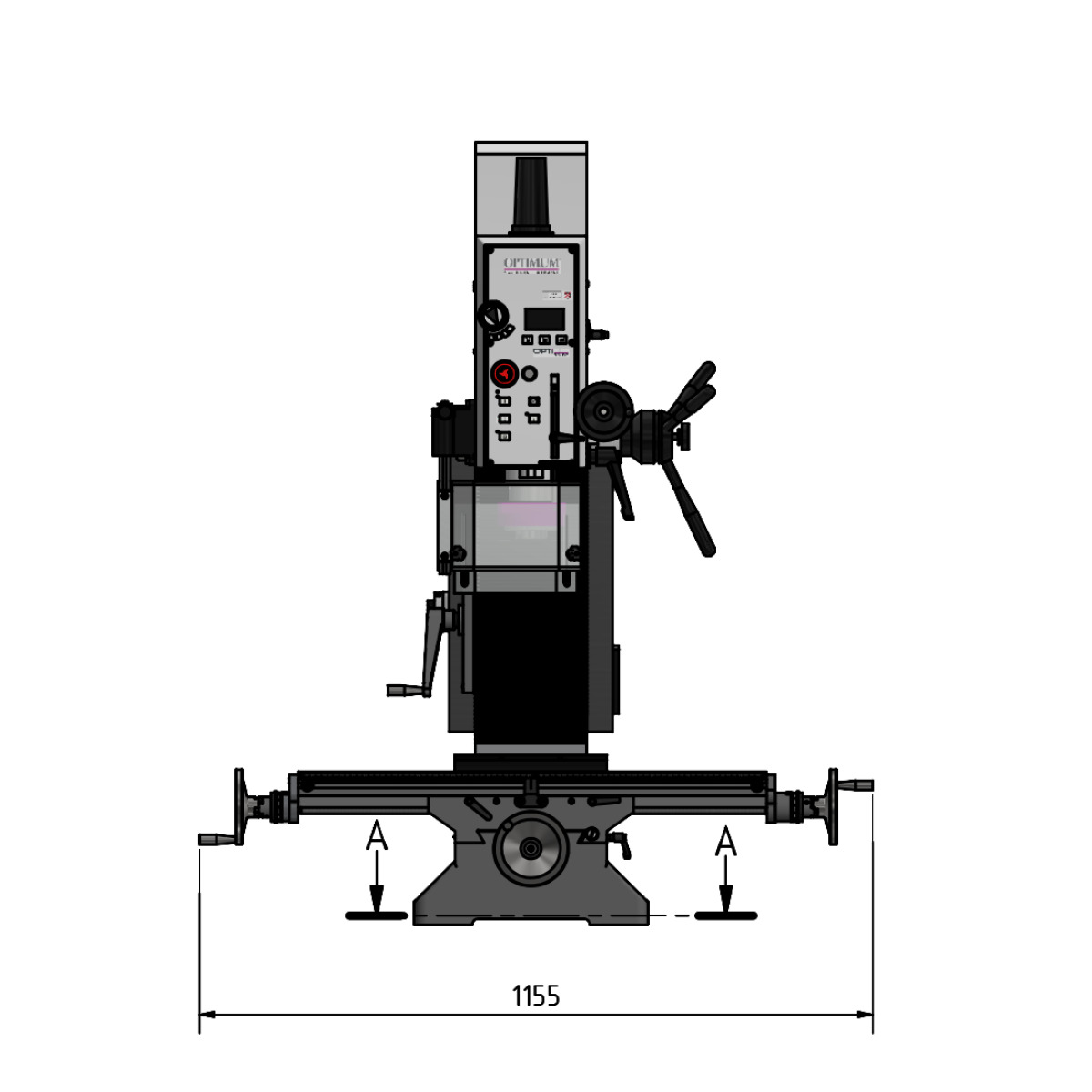

• Länge (Produkt) ca.
• 1155
• mm
• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• c82c812d-5261-4e79-a67b-a52a00d9240c
• Breite/Tiefe (Produkt) ca.
• 980
• mm
• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• 34741680-b27f-4ae0-b2e4-a52a00d92416

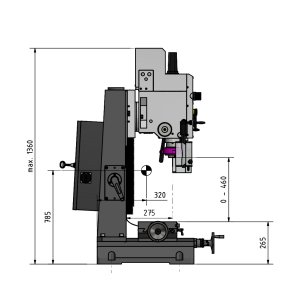

• Höhe (Produkt) ca.
• 1360
• mm
• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• b4d3fc7d-ca54-4ef3-acab-a52a00dbf77c
• Gewicht (Netto) ca.
• 320
• kg
• ca08983e-d9b6-4db6-a288-a4ff008b3dd6
• Bohr-Fräskopf
• 359e773f-f602-4708-b3b2-addd01310b31
• Fräskopf Schwenkbereich
• ± 45
• °
• 3f7cf847-c50b-4cfc-953c-a4ff008b1f19
• Bohr-Fräsleistung
• 7b9132cd-9d3f-4f70-aee0-a5940112c03d
• Messerkopfgröße max.
• 63
• mm
• 3f7cf847-c50b-4cfc-953c-a4ff008b1f19
• Bohr-Fräsleistung
• d221d694-fe26-4a70-b6b8-a5940112c043
• Schaftfräsergröße max.
• 26
• mm
• 3f7cf847-c50b-4cfc-953c-a4ff008b1f19
• Bohr-Fräsleistung
• a5b27dcb-5863-4fb8-b538-a5940112c048
• Bohrleistung Stahl (S235JR)
• 32
• mm
• 3f7cf847-c50b-4cfc-953c-a4ff008b1f19
• Bohr-Fräsleistung
• 4dbcc4b4-ee24-4534-bd83-a5940112c04c
• Dauerbohrleistung Stahl (S235JR)
• 28
• mm
• 5403c52f-6cb0-4772-9760-a5fa00834c4c
• Elektrische Daten
• 075c04cd-685e-491e-afd6-a52a00dbf76b
• Anschlussspannung
• 230
• V
• 5403c52f-6cb0-4772-9760-a5fa00834c4c
• Elektrische Daten
• 5c502ecf-af43-4d7a-8bf4-a52a00dbf77a
• Netzfrequenz
• 50
• Hz
• cd0b66c9-7e08-4a10-866f-a56700b5ba39
• Frästisch horizontal
• 482eb554-22e4-4f80-b469-a5940112c0a9

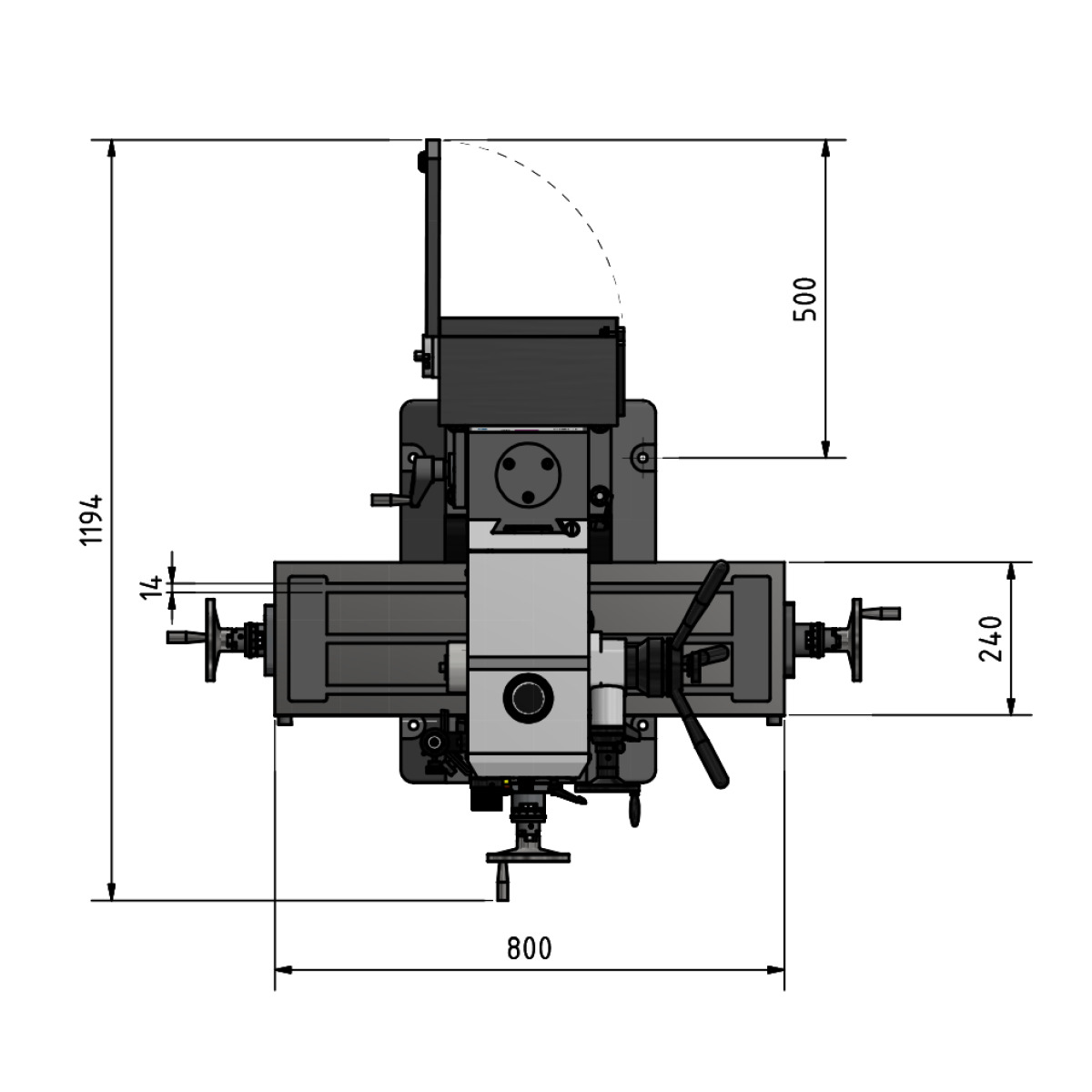

• Horizontalfrästisch Länge
• 800
• mm
• cd0b66c9-7e08-4a10-866f-a56700b5ba39
• Frästisch horizontal
• b31cb07e-4e2d-46a6-9fc5-a5940112c0ad
• Horizontalfrästisch Breite
• 240
• mm
• cd0b66c9-7e08-4a10-866f-a56700b5ba39
• Frästisch horizontal
• b8aaf39e-7bc9-4aa2-add7-a5940112c0ba
• Horizontalfrästisch T-Nuten Größe
• 14
• mm
• cd0b66c9-7e08-4a10-866f-a56700b5ba39
• Frästisch horizontal
• 3df099b5-255a-419d-b342-a5940112c0be
• Horizontalfrästisch T-Nuten Anzahl
• 3
• cd0b66c9-7e08-4a10-866f-a56700b5ba39
• Frästisch horizontal
• d4e6de46-a3a3-4f21-8ea8-a5940112c0c2
• Horizontalfrästisch T-Nuten Abstand
• 63
• mm
• 8d57287a-be5f-4712-abe7-a56700b603fb
• Verfahrweg
• 30b55aa6-faac-4b5e-8261-a5b00123fedd
• Verfahrweg X-Achse manuell
• 450
• mm
• 8d57287a-be5f-4712-abe7-a56700b603fb
• Verfahrweg
• 1c6dbd58-086b-4eed-963e-a5b001248a6a
• Verfahrweg Y-Achse manuell
• 200
• mm
• 8d57287a-be5f-4712-abe7-a56700b603fb
• Verfahrweg
• 971ac722-a44c-461c-819b-a7530088e7b1
• Abstand Spindel - Säule max.
• 275
• mm
• 1ecd62d6-e29f-4cf4-a9f8-a56700b59dfd
• Vertikalspindel
• 6acced08-10ad-4d94-a11a-a5940112c055
• Vertikalspindel Spindelaufnahme
• MK 4 / MK 16
• 1ecd62d6-e29f-4cf4-a9f8-a56700b59dfd
• Vertikalspindel
• 85ca8920-c1d0-47e2-b1b0-a5940112c05a
• Vertikalspindel Drehzahlbereich
• 60 - 3000
• min¯¹
• 1ecd62d6-e29f-4cf4-a9f8-a56700b59dfd
• Vertikalspindel
• 61f24cc8-c809-4e9a-b8e1-a5940112c05e
• Vertikalspindel Anzahl der Drehzahlbereiche
• 2
• 1ecd62d6-e29f-4cf4-a9f8-a56700b59dfd
• Vertikalspindel
• 4082da67-f6d0-402b-955d-a5940112c062
• Vertikalspindel Steuerung der Drehzahlregelung
• elektronisch regelbar
• 1ecd62d6-e29f-4cf4-a9f8-a56700b59dfd
• Vertikalspindel
• d735a7f9-4cba-4a8c-998b-a5940112c081
• Vertikalspindel Pinolenhub
• 120
• mm
• 1ecd62d6-e29f-4cf4-a9f8-a56700b59dfd
• Vertikalspindel
• 80a2d6da-d87c-4b5b-bbab-a5940112c193
• Vertikalspindel Leistung Antriebsmotor Dauerbetrieb S1
• 3
• kW

• Adapter MK4/MK 3
• Anzugsstange M 16
• Aufnahme MK4/22 mm
• Bedienwerkzeug
