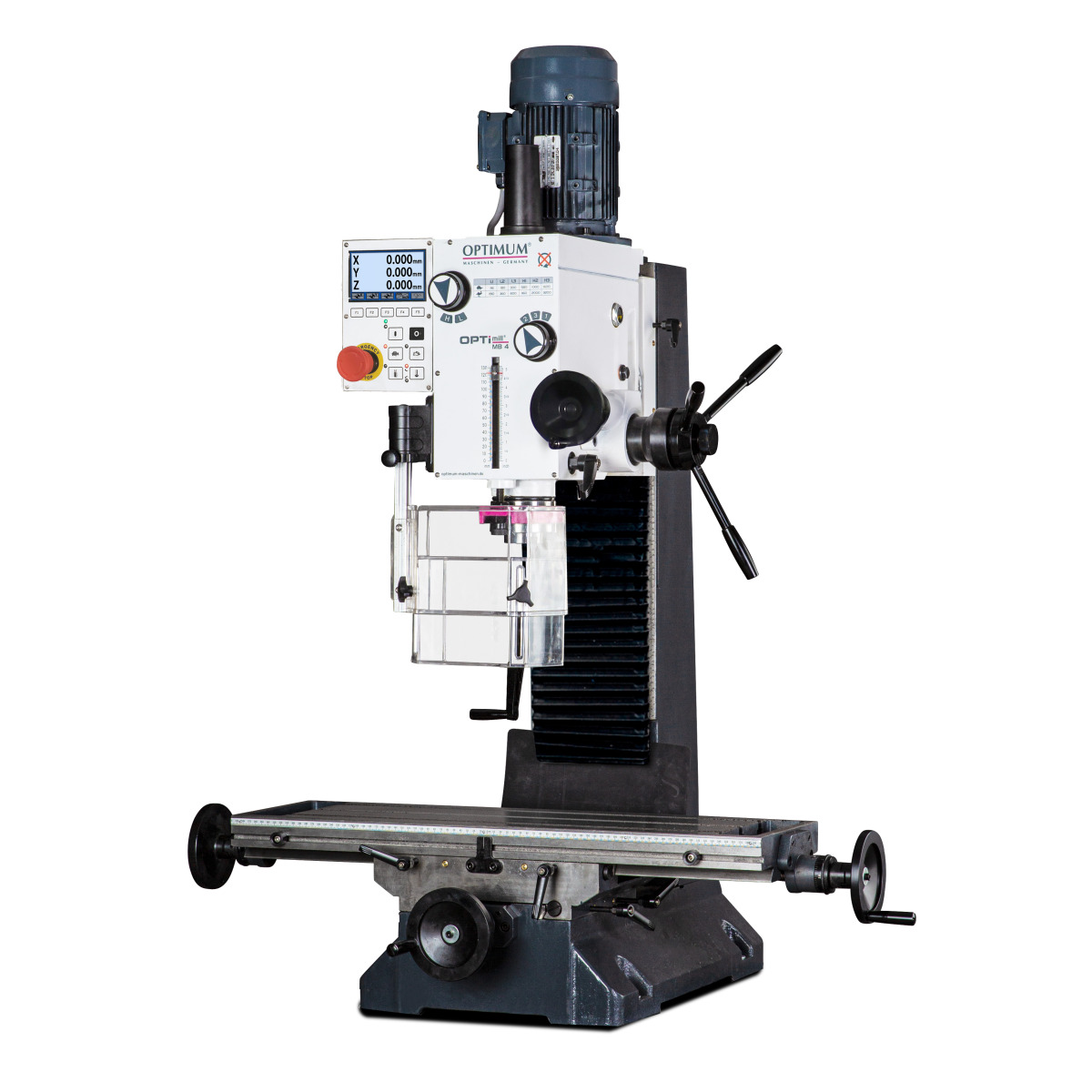

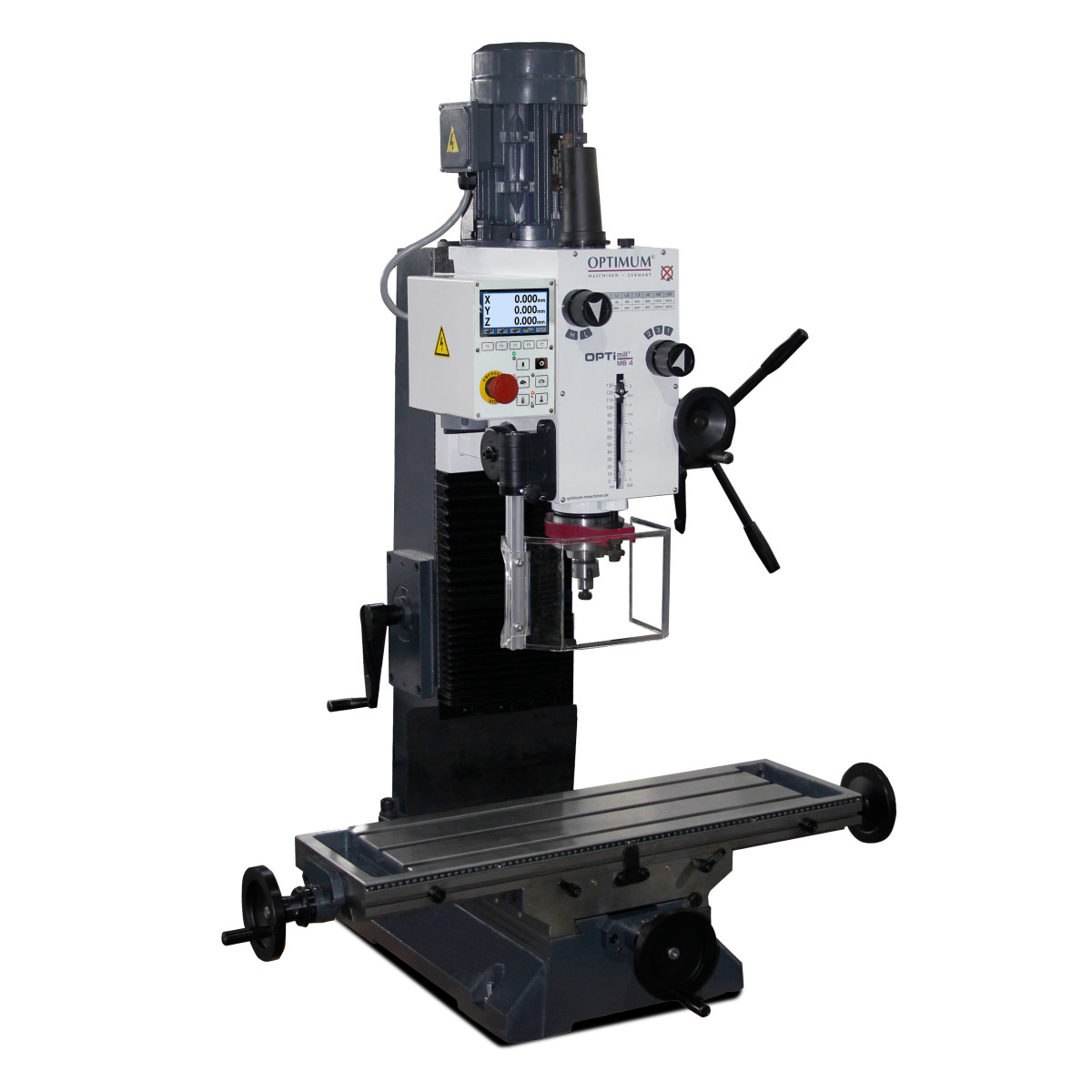

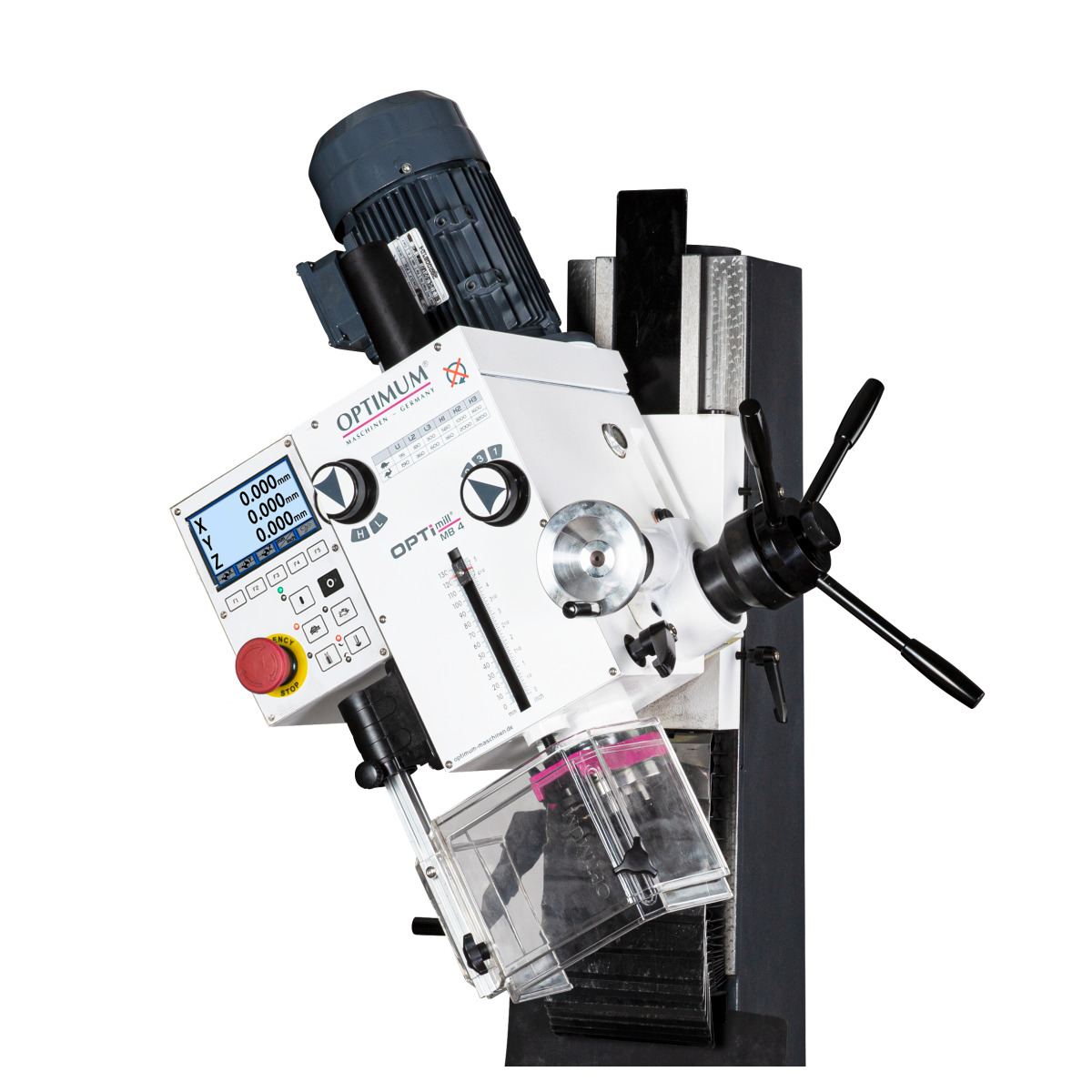

Präzisions-Bohr-Fräsmaschine OPTImill MB 4D [Optimum]

Universelle Präzisions-Bohr-Fräsmaschinen mit zweistufigem Antriebsmotor mit Schaltgetriebe - Modell D mit digitaler Positionsanzeige DRO6.

• Schwere, massive Gussausführung
• Qualitäts-Industrie-Elektromotor
• Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
• Rechts-/Linkslauf
• Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
• Bohrtiefenanschlag

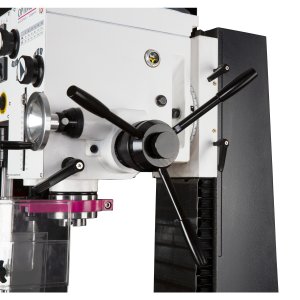

• Manueller Pinolenvorschub mit Feinvorschub
• Spiel der Vorschubspindeln einstell- und nachstellbar

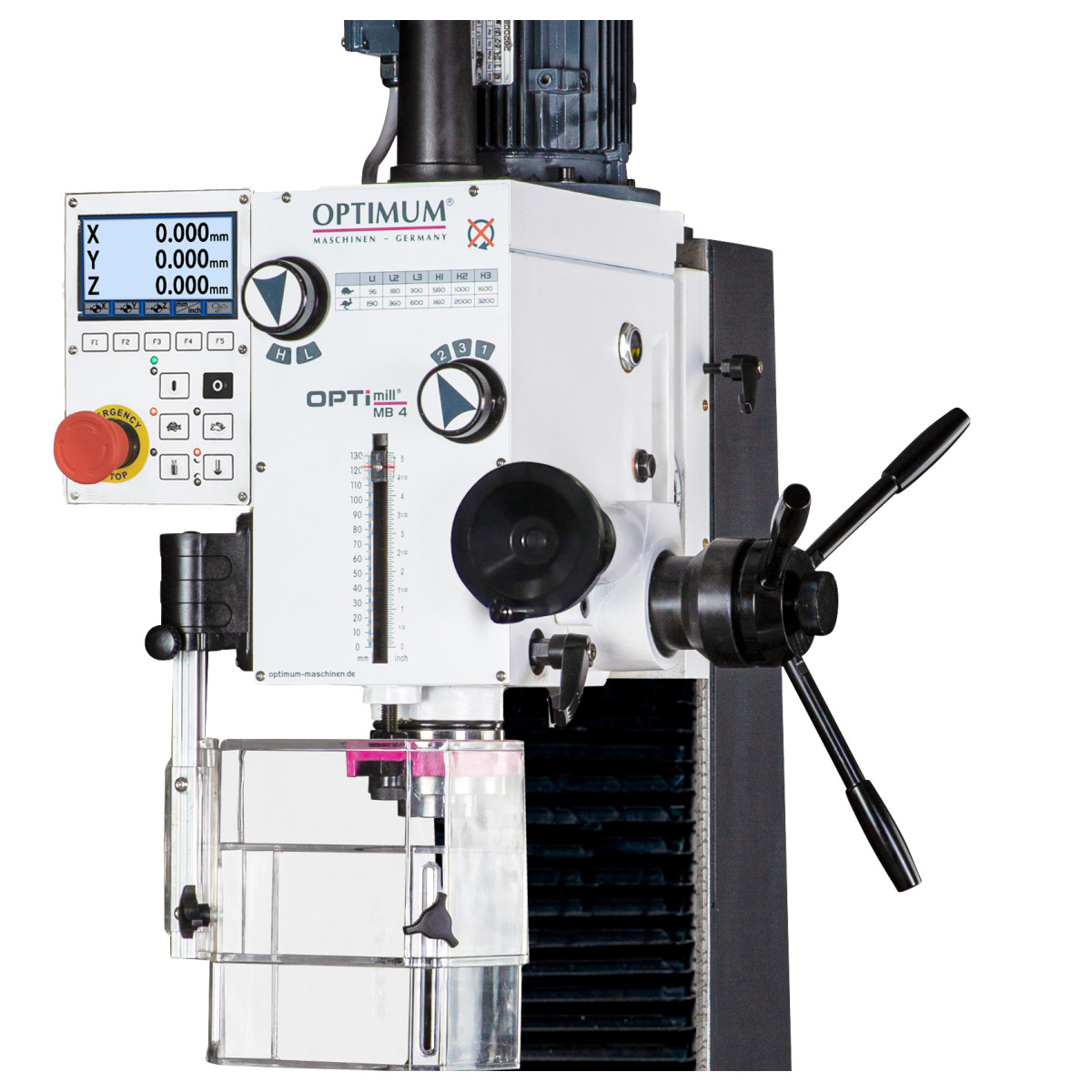

• Bedienungsfreundliches Bedienpanel mit Not-Halt-Schlagschalter
• Säule mit handgeschabter Schwalbenschwanzführung
• Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter
• Großer Drehzahlbereich von 95 - 3200 min¯¹ durch zwei Stufen, elektronisch geregelt

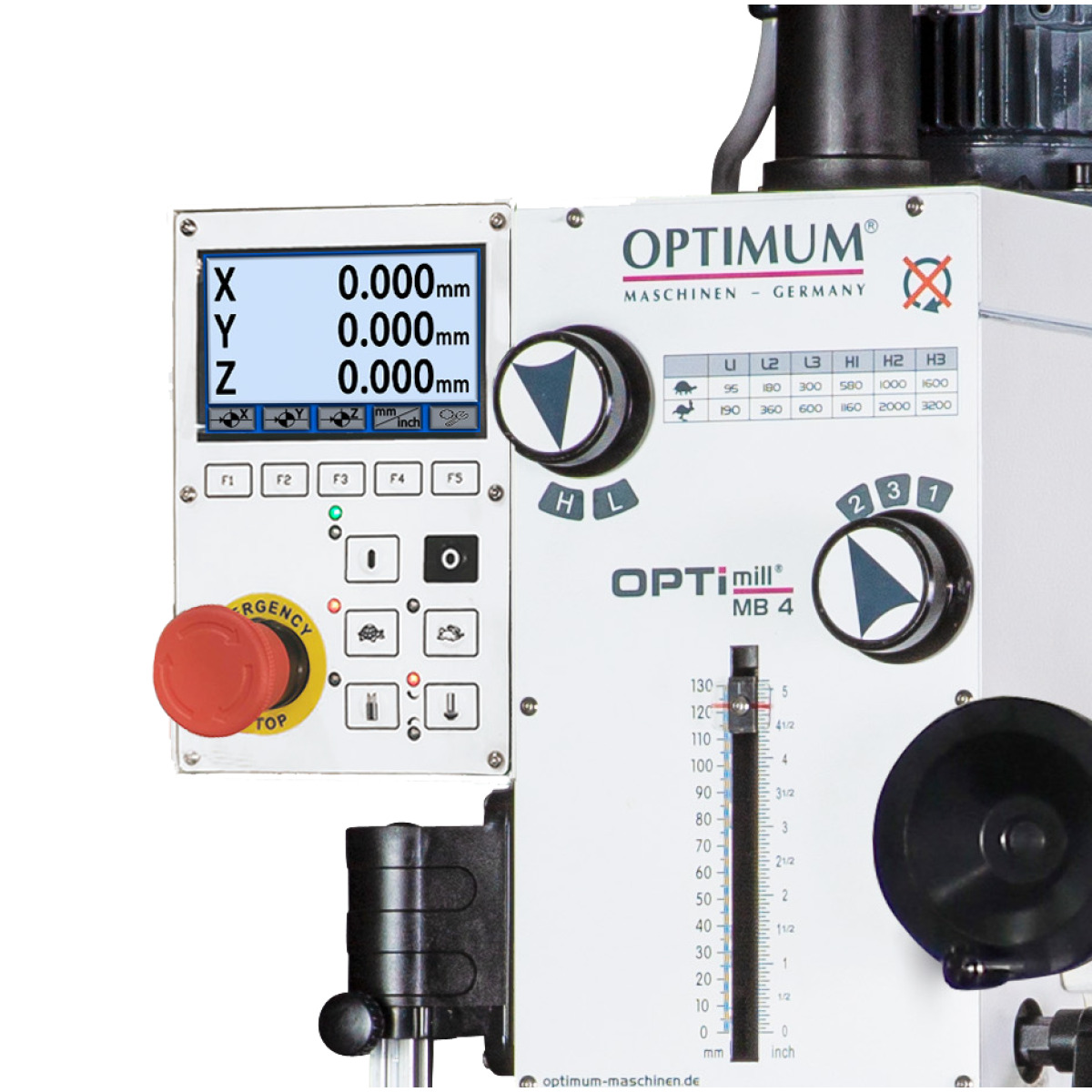

• Digitale Positionsanzeige DRO 6
• Magnetmesssystem in drei Achsen

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de




• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• c1e34661-3042-4857-9b6e-a52a00d92402

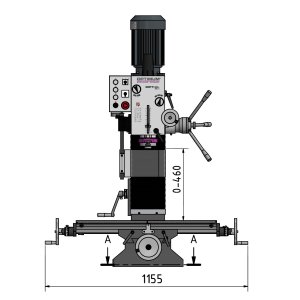

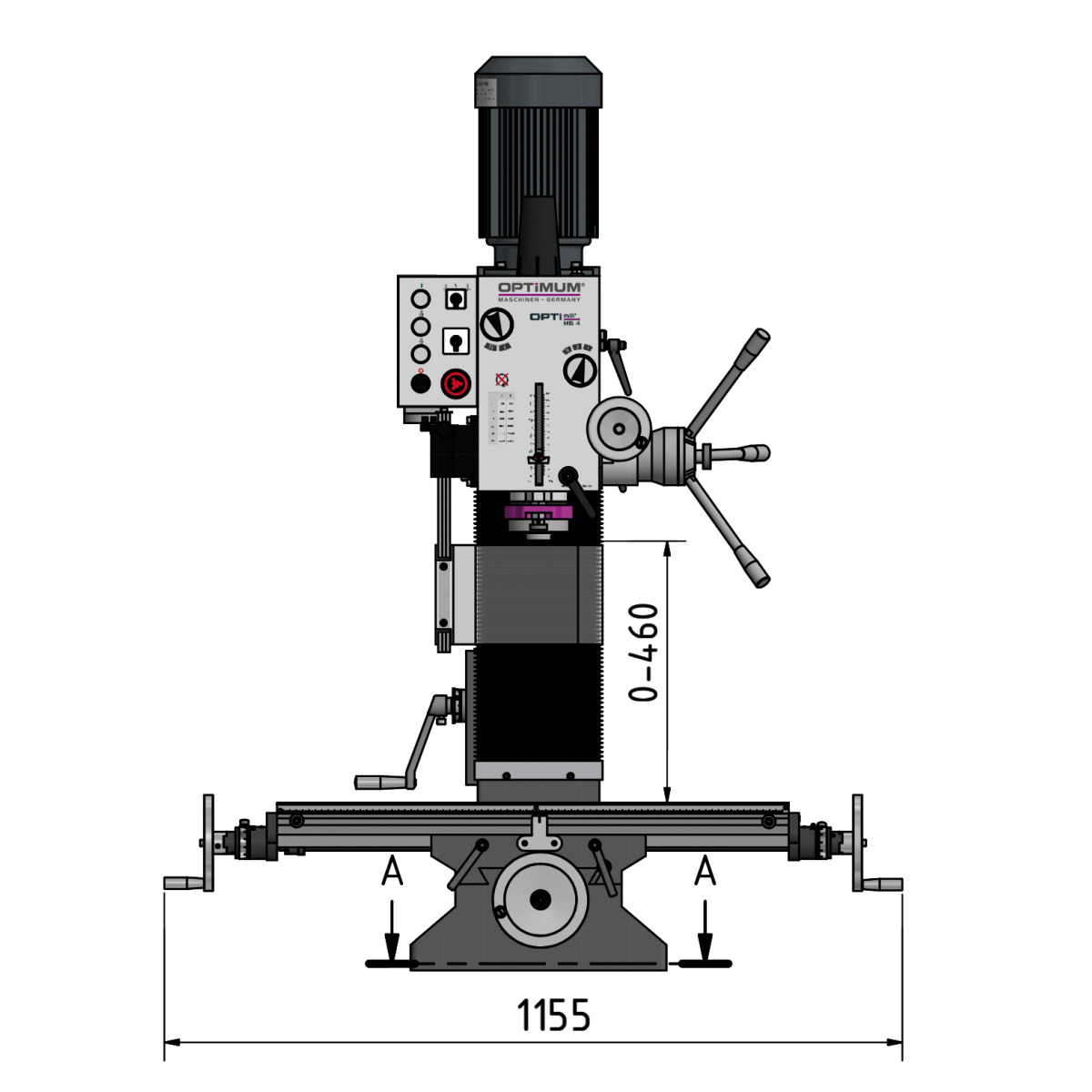

• Länge (Produkt) ca.
• 1155
• mm
• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• c82c812d-5261-4e79-a67b-a52a00d9240c
• Breite/Tiefe (Produkt) ca.
• 775
• mm
• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• 34741680-b27f-4ae0-b2e4-a52a00d92416

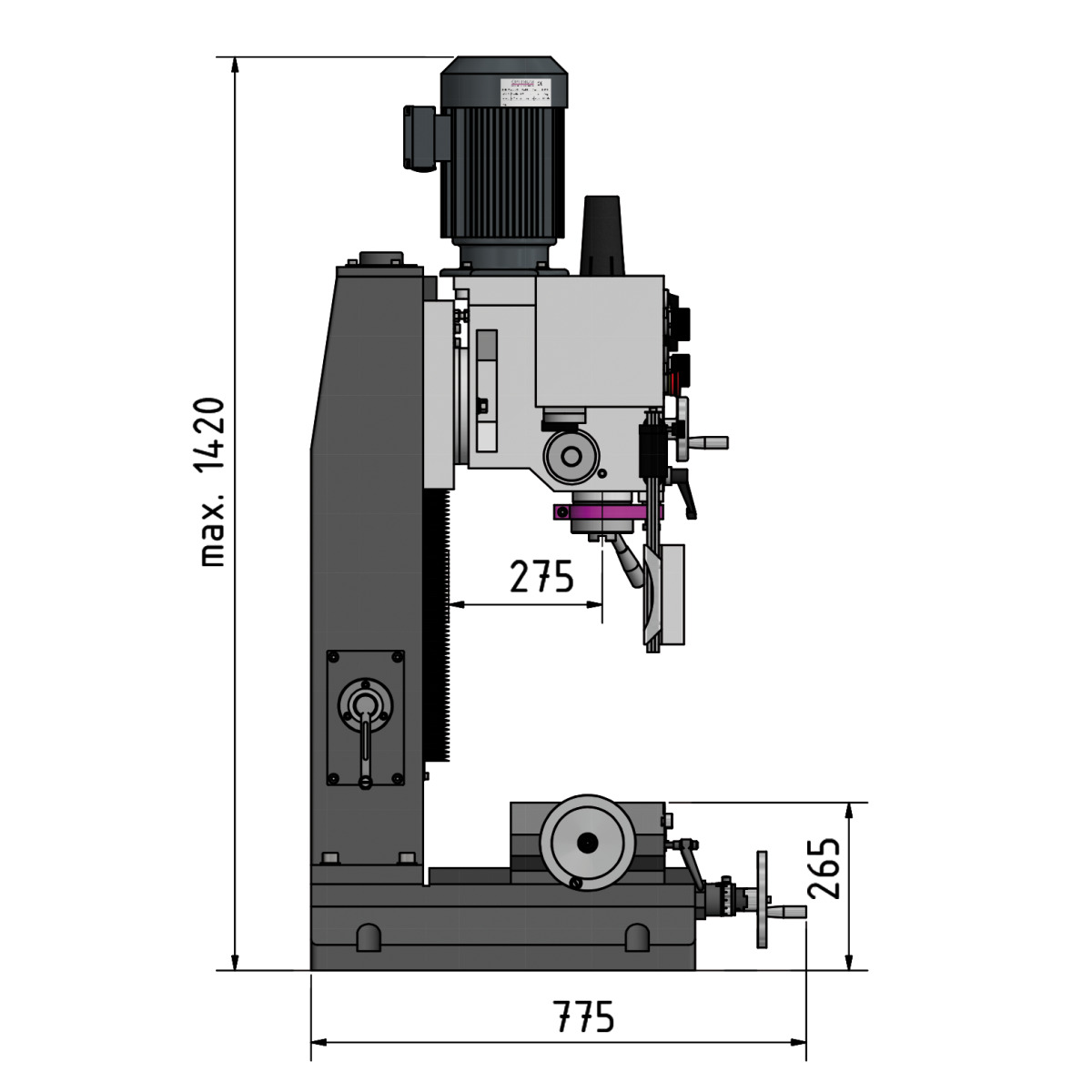

• Höhe (Produkt) ca.
• 1420
• mm
• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• b4d3fc7d-ca54-4ef3-acab-a52a00dbf77c
• Gewicht (Netto) ca.
• 320
• kg
• 3f7cf847-c50b-4cfc-953c-a4ff008b1f19
• Bohr-Fräsleistung
• 7b9132cd-9d3f-4f70-aee0-a5940112c03d
• Messerkopfgröße max.
• 63
• mm
• 3f7cf847-c50b-4cfc-953c-a4ff008b1f19
• Bohr-Fräsleistung
• d221d694-fe26-4a70-b6b8-a5940112c043
• Schaftfräsergröße max.
• 28
• mm
• 3f7cf847-c50b-4cfc-953c-a4ff008b1f19
• Bohr-Fräsleistung
• a5b27dcb-5863-4fb8-b538-a5940112c048
• Bohrleistung Stahl (S235JR)
• 32
• mm
• 3f7cf847-c50b-4cfc-953c-a4ff008b1f19
• Bohr-Fräsleistung
• 4dbcc4b4-ee24-4534-bd83-a5940112c04c
• Dauerbohrleistung Stahl (S235JR)
• 28
• mm
• 5403c52f-6cb0-4772-9760-a5fa00834c4c
• Elektrische Daten
• 075c04cd-685e-491e-afd6-a52a00dbf76b
• Anschlussspannung
• 400
• V
• 5403c52f-6cb0-4772-9760-a5fa00834c4c
• Elektrische Daten
• 5c502ecf-af43-4d7a-8bf4-a52a00dbf77a
• Netzfrequenz
• 50
• Hz
• cd0b66c9-7e08-4a10-866f-a56700b5ba39
• Frästisch horizontal
• 482eb554-22e4-4f80-b469-a5940112c0a9

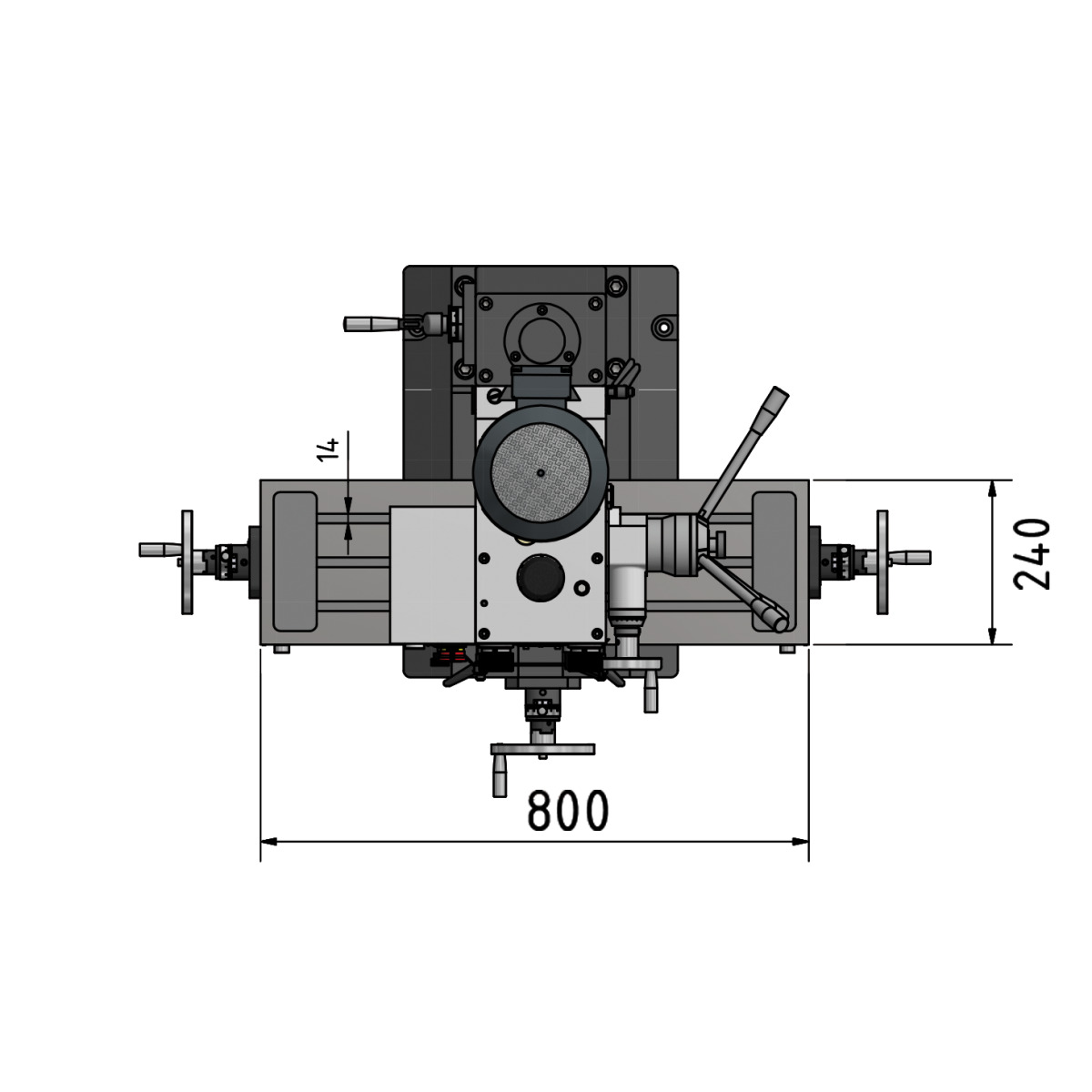

• Horizontalfrästisch Länge
• 800
• mm
• cd0b66c9-7e08-4a10-866f-a56700b5ba39
• Frästisch horizontal
• b31cb07e-4e2d-46a6-9fc5-a5940112c0ad
• Horizontalfrästisch Breite
• 240
• mm
• cd0b66c9-7e08-4a10-866f-a56700b5ba39
• Frästisch horizontal
• ffa608cb-10f1-494e-9b08-a5940112c0b5
• Abstand Vertikalspindel - Horizontalfrästisch max.
• 460
• mm
• cd0b66c9-7e08-4a10-866f-a56700b5ba39
• Frästisch horizontal
• b8aaf39e-7bc9-4aa2-add7-a5940112c0ba
• Horizontalfrästisch T-Nuten Größe
• 14
• mm
• cd0b66c9-7e08-4a10-866f-a56700b5ba39
• Frästisch horizontal
• 3df099b5-255a-419d-b342-a5940112c0be
• Horizontalfrästisch T-Nuten Anzahl
• 3
• cd0b66c9-7e08-4a10-866f-a56700b5ba39
• Frästisch horizontal
• d4e6de46-a3a3-4f21-8ea8-a5940112c0c2
• Horizontalfrästisch T-Nuten Abstand
• 63
• mm
• cd0b66c9-7e08-4a10-866f-a56700b5ba39
• Frästisch horizontal
• 237f2258-ae78-47d0-82f5-a5940112c0c7
• Horizontalfrästisch Traglast max.
• 80
• kg
• 8d57287a-be5f-4712-abe7-a56700b603fb
• Verfahrweg
• 30b55aa6-faac-4b5e-8261-a5b00123fedd
• Verfahrweg X-Achse manuell
• 450
• mm
• 8d57287a-be5f-4712-abe7-a56700b603fb
• Verfahrweg
• 1c6dbd58-086b-4eed-963e-a5b001248a6a
• Verfahrweg Y-Achse manuell
• 195
• mm
• 8d57287a-be5f-4712-abe7-a56700b603fb
• Verfahrweg
• 8279560f-3edb-4ab1-b6c6-a5b00124b10d
• Verfahrweg Z-Achse manuell
• 430
• mm
• 1ecd62d6-e29f-4cf4-a9f8-a56700b59dfd
• Vertikalspindel
• f25185bc-4797-4b69-9fcd-a5940112c051
• Vertikalspindel Ausladung
• 275
• mm
• 1ecd62d6-e29f-4cf4-a9f8-a56700b59dfd
• Vertikalspindel
• 6acced08-10ad-4d94-a11a-a5940112c055
• Vertikalspindel Spindelaufnahme
• MK 4
• 1ecd62d6-e29f-4cf4-a9f8-a56700b59dfd
• Vertikalspindel
• 03f272f8-de66-4512-8bc5-a5940112c074
• Vertikalspindel Drehbereich Fräskopf Z - X Ebene
• ± 45
• °
• 1ecd62d6-e29f-4cf4-a9f8-a56700b59dfd
• Vertikalspindel
• 85ca8920-c1d0-47e2-b1b0-a5940112c05a
• Vertikalspindel Drehzahlbereich
• 95 - 3200
• min¯¹
• 1ecd62d6-e29f-4cf4-a9f8-a56700b59dfd
• Vertikalspindel
• 94b8bb6b-dd30-4c85-abd9-a5940112c07d
• Vertikalspindel Pinolendurchmesser
• 75
• mm
• 1ecd62d6-e29f-4cf4-a9f8-a56700b59dfd
• Vertikalspindel
• d735a7f9-4cba-4a8c-998b-a5940112c081
• Vertikalspindel Pinolenhub
• 120
• mm
• 1ecd62d6-e29f-4cf4-a9f8-a56700b59dfd
• Vertikalspindel
• 4c2de242-b892-41f1-9330-a5940112c067
• Vertikalspindel Anzugsstange
• M16
• 1ecd62d6-e29f-4cf4-a9f8-a56700b59dfd
• Vertikalspindel
• 3b9ea815-5390-4362-a40c-a5940112c18e
• Vertikalspindel Leistung Antriebsmotor Normalbetrieb
• 1,1 / 1,5
• kW

Lieferumfang:

• Adapter MK4/MK 3
• Anzugsstange M 16
• Aufnahme MK4/22 mm
• Bedienwerkzeug
