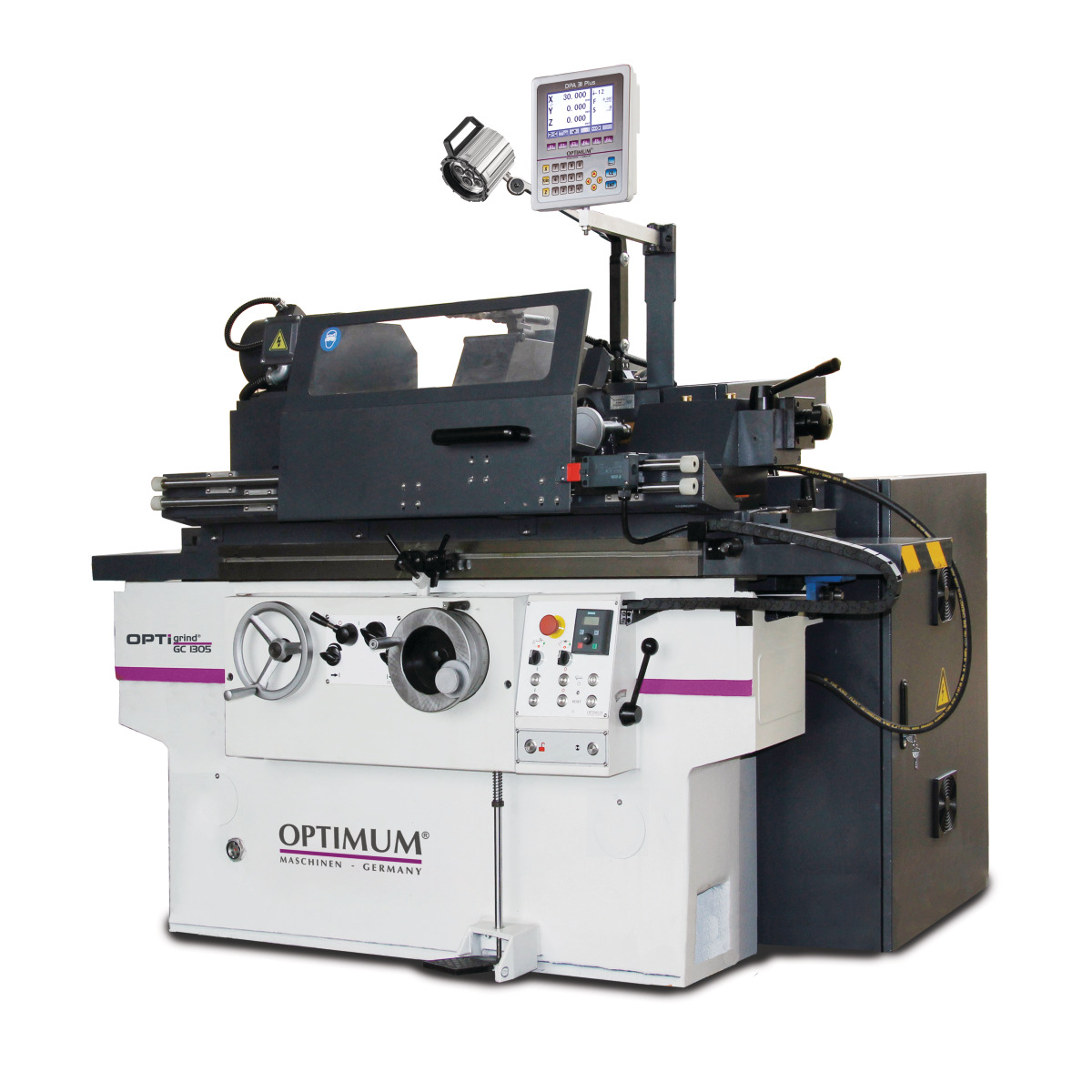

Rundschleifmaschine OPTIgrind GC 1305 [Optimum]

Hochpräzise Rundschleifmaschine mit automatischer Zustellung und digitaler Postionsanzeige DPA 31

• Schweres, einteiliges stark verripptes und breites Maschinenbett
• Führungsbahnen induktionsgehärtet und geschliffen
• Massiver Spindelstock mit hochgenauer, kegelrollengelagerter Hauptspindel überzeugt durch herausragende Stabilität unter Last
• Hohe Laufruhe bei maximaler Spindeldrehzahl
• Alle Getriebezahnräder sind großdimensioniert, gehärtet und geschliffen

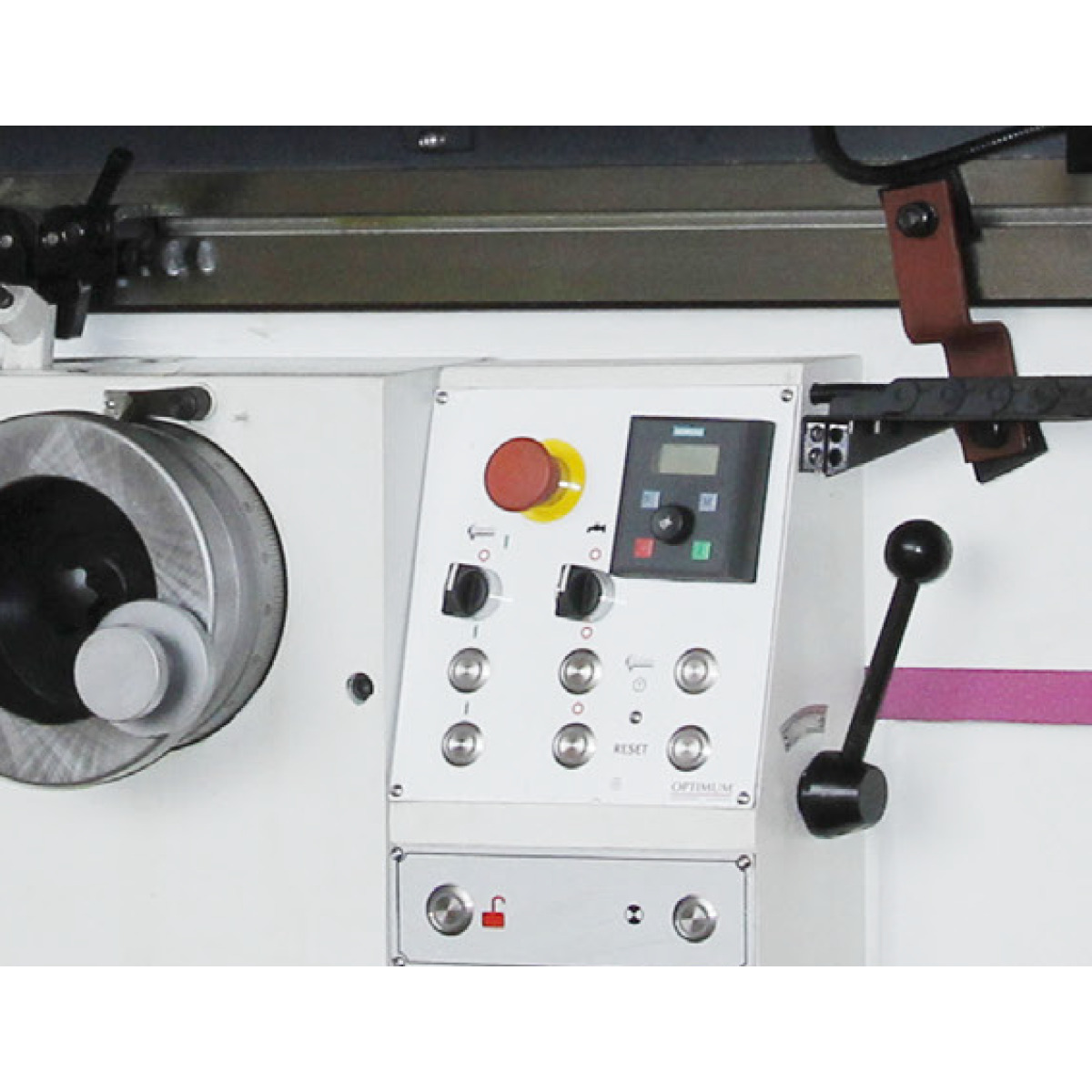

• Joystick-Schaltung für X- und Z-Vorschub direkt am Support
• Manuell geschaltetes 4-Stufen-Vorgelegegetriebe, hochwertige Frequenz-Regeltechnik
• Eilgang für X- und Z-Achse ermöglichen schnelle Positionierung des Supports und verringert Nebenzeiten
• Einstellbare Überlastkupplung im Schlosskasten schützt die Vorschubmechanik vor Beschädigungen und Ausfällen

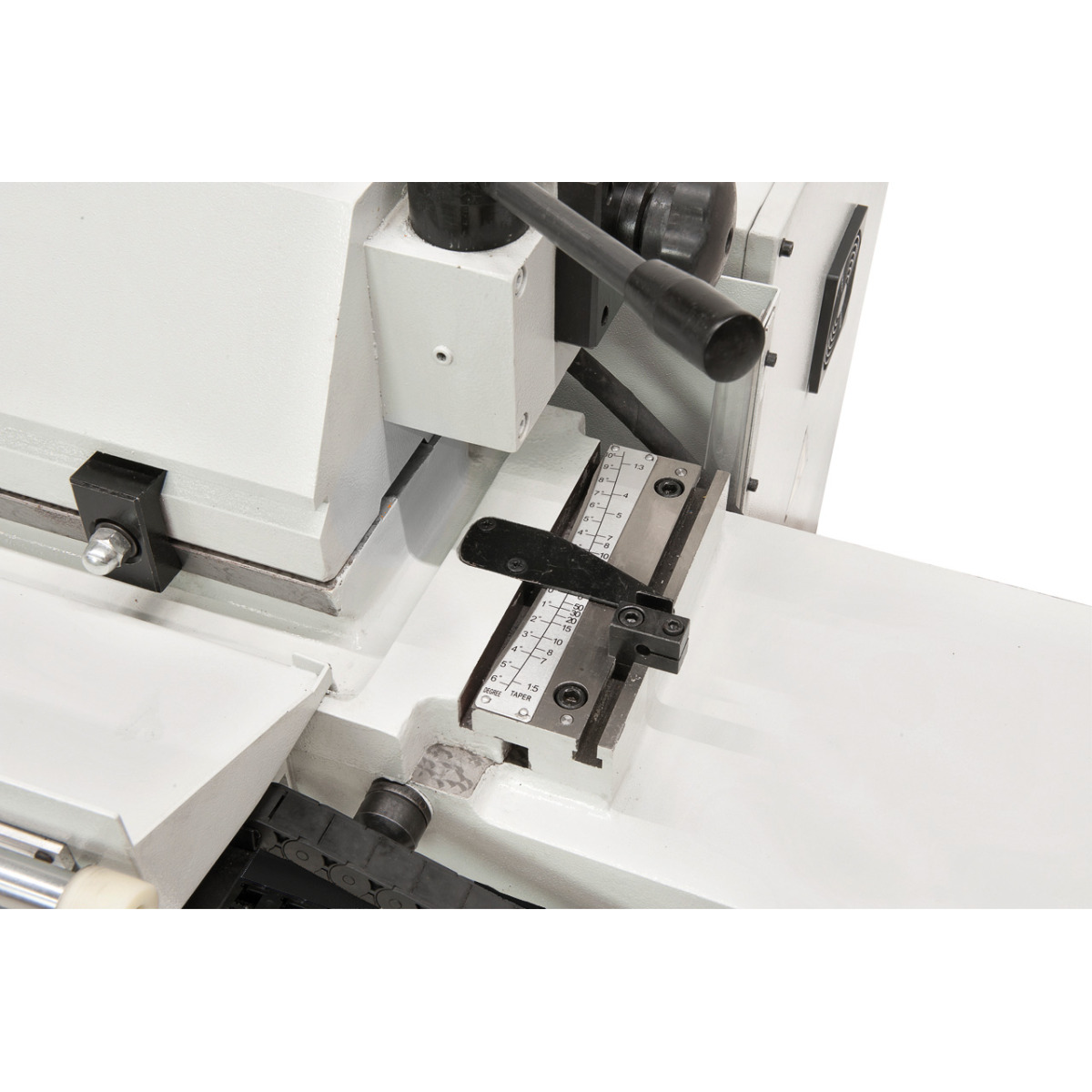

• Für konische Schleifvorgänge kann der Tisch gekippt werden - die Skala ermöglicht eine präzise Einstellung auf die gewünschte Position
• Der Spindelkopf neigt sich für konische Schleifvorgänge von 0 bis 90°
• Die Längsführung des Tisches und die Kreuzführung des Schleifspindelmaterials sind jeweils mit V- und Flachführung ausgestattet

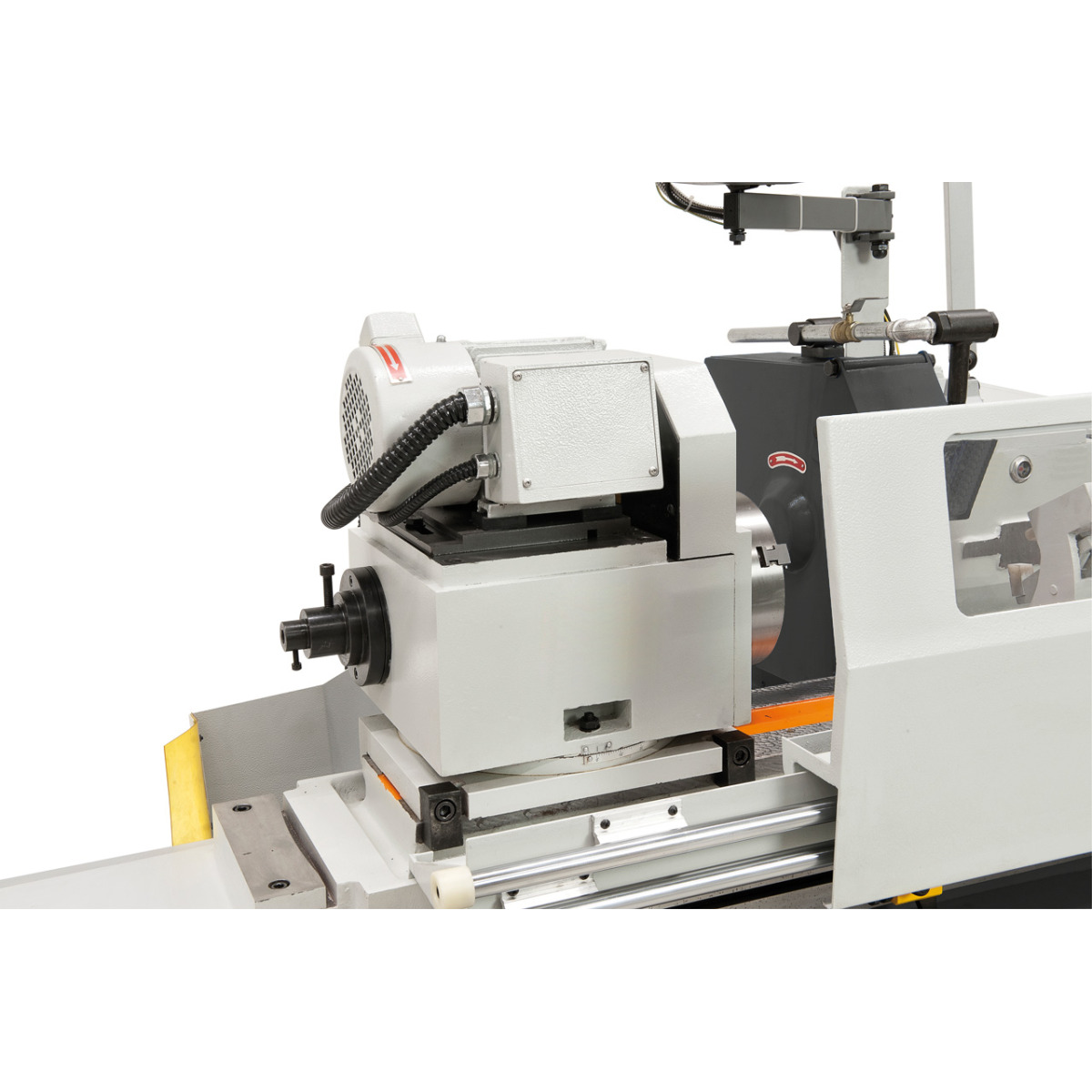

• Die Schleifspindel verfügt über beidseitige Lager und einstellbare Flachgitter
• Schwenkbarer Spindelschaft (bis zu 180°) für Innenschleifarbeiten

• 58489fca-7805-42b9-9d08-b26e00b8c4c8
• Spitzenhöhe
• 135
• mm
• 92a357c5-5fa0-41f7-8571-b26e00b8d6c3
• Verfahrweg Arbeitstisch max.
• 640
• mm
• a3ab709e-c06e-4dd6-a43c-b26e00bbc686
• Schleiflänge
• 500
• mm
• fd44c22e-2d10-49e4-b483-b26e00bbf509
• Schleifdurchmesser ohne Lünette
• 8 - 200
• mm
• 481793db-df22-47b4-b739-b26e00bc121d
• Schleifdurchmesser mit Lünette
• 8 - 60
• mm
• fc4b3886-1d7a-49c4-9f53-b26e00bc16eb
• Schleifdurchmesser ohne Lünette innen
• 25 - 100
• mm
• 1dc5203f-8bfb-47d0-a61b-b26e00bc1f2c
• Schleifdurchmesser mit Lünette innen
• 35 - 100
• mm
• f486a692-1b3e-42b7-9de9-b26e00bc329d
• Schleiftiefe innen
• 125
• mm
• ede5e861-5db2-4339-9e8f-b26e00bcfce1
• Werkstückgewicht zwischen den Spitzen max.
• 50
• kg
• c9e3092b-6b6c-47c5-9889-b26e00bd077c
• Schwenkbereich des Arbeitstisches Rechts / Links
• +3 / -9
• °
• 3a510388-5a44-4a8b-959a-b26e00bd16a1
• Stufenloser Tischvorschub in der Längsachse
• 0.1 - 4
• mm
• 4bcc8ba3-6445-4849-99fb-b26e00bd21e6
• Verfahrweg pro Umdrehung des Handrads
• 1
• mm
• b6483bac-1625-48f9-8e70-b26e00bd2ad8
• Verfahrweg pro Teilstrich des Handrades
• 0,005
• mm
• 6c43a344-c835-4f91-8f42-b26e00bd36fb
• Arbeitsspindel Drehzahlbereich
• 25 - 380
• min¯¹
• f58551c3-9b77-48ce-8362-b26e00bd4ef6
• Arbeitsspindelstockes Schwenkbereich
• 0 - 45
• °
• 1d269d40-1df8-40ed-9e29-b26e00bd629a
• Spindelkegel
• MK 4
• 8ae677d7-e922-4960-a3ce-b26e00bd7de8

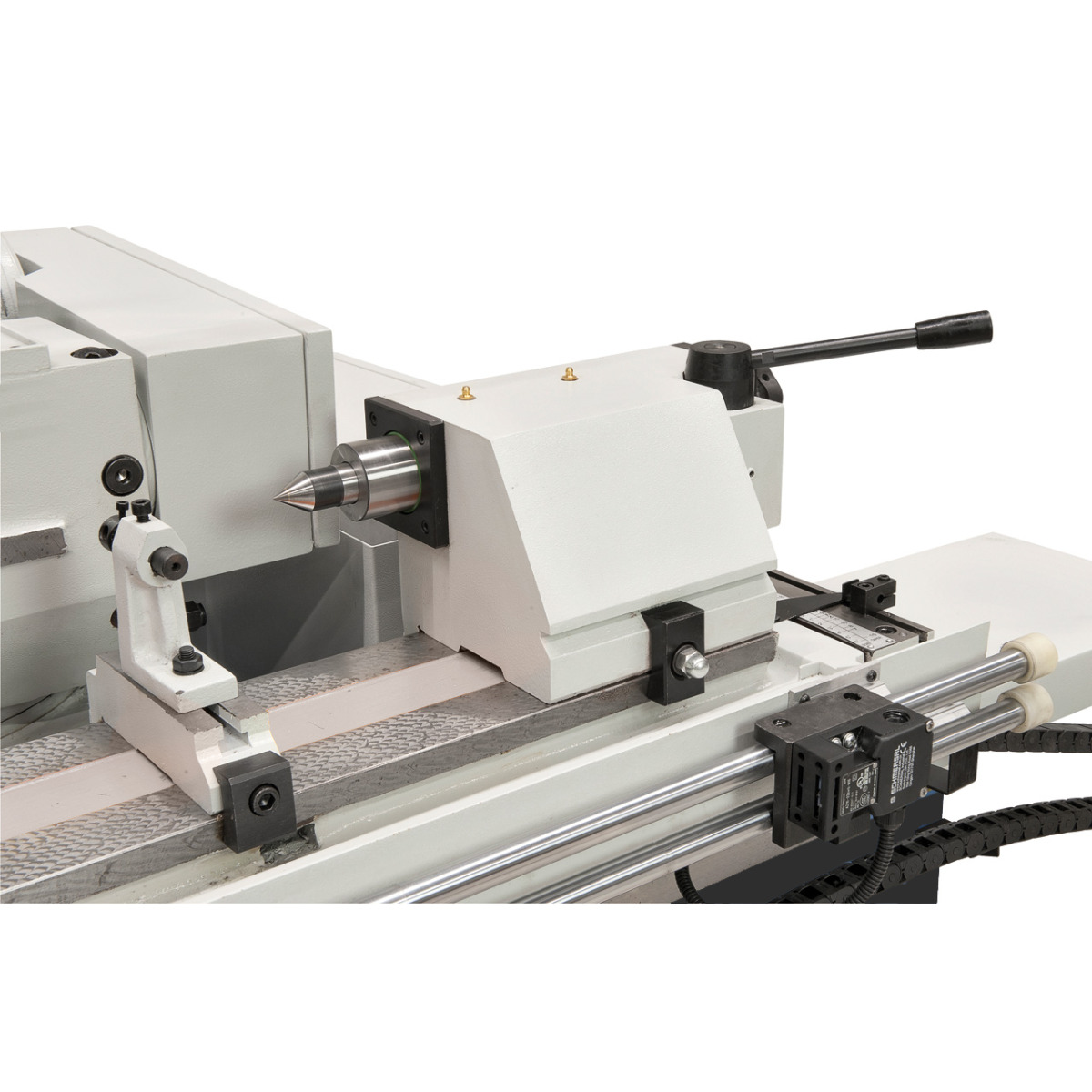

• Reitstockkegel
• MK 4
• bd709038-addd-42e9-ab57-b26e00bd85fb
• Verfahrweg Pinolen
• 25
• mm
• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• c1e34661-3042-4857-9b6e-a52a00d92402
• Länge (Produkt) ca.
• 2250
• mm
• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• c82c812d-5261-4e79-a67b-a52a00d9240c
• Breite/Tiefe (Produkt) ca.
• 1600
• mm
• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• 34741680-b27f-4ae0-b2e4-a52a00d92416
• Höhe (Produkt) ca.
• 1500
• mm
• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• b4d3fc7d-ca54-4ef3-acab-a52a00dbf77c
• Gewicht (Netto) ca.
• 2200
• kg
• 5403c52f-6cb0-4772-9760-a5fa00834c4c
• Elektrische Daten
• d1cd7faa-f398-4b61-8651-a91b00d113d0
• Abgabeleistung (Motorleistung)
• 4
• kW
• 5403c52f-6cb0-4772-9760-a5fa00834c4c
• Elektrische Daten
• 075c04cd-685e-491e-afd6-a52a00dbf76b
• Anschlussspannung
• 400
• V
• 5403c52f-6cb0-4772-9760-a5fa00834c4c
• Elektrische Daten
• 5c502ecf-af43-4d7a-8bf4-a52a00dbf77a
• Netzfrequenz
• 50
• Hz
