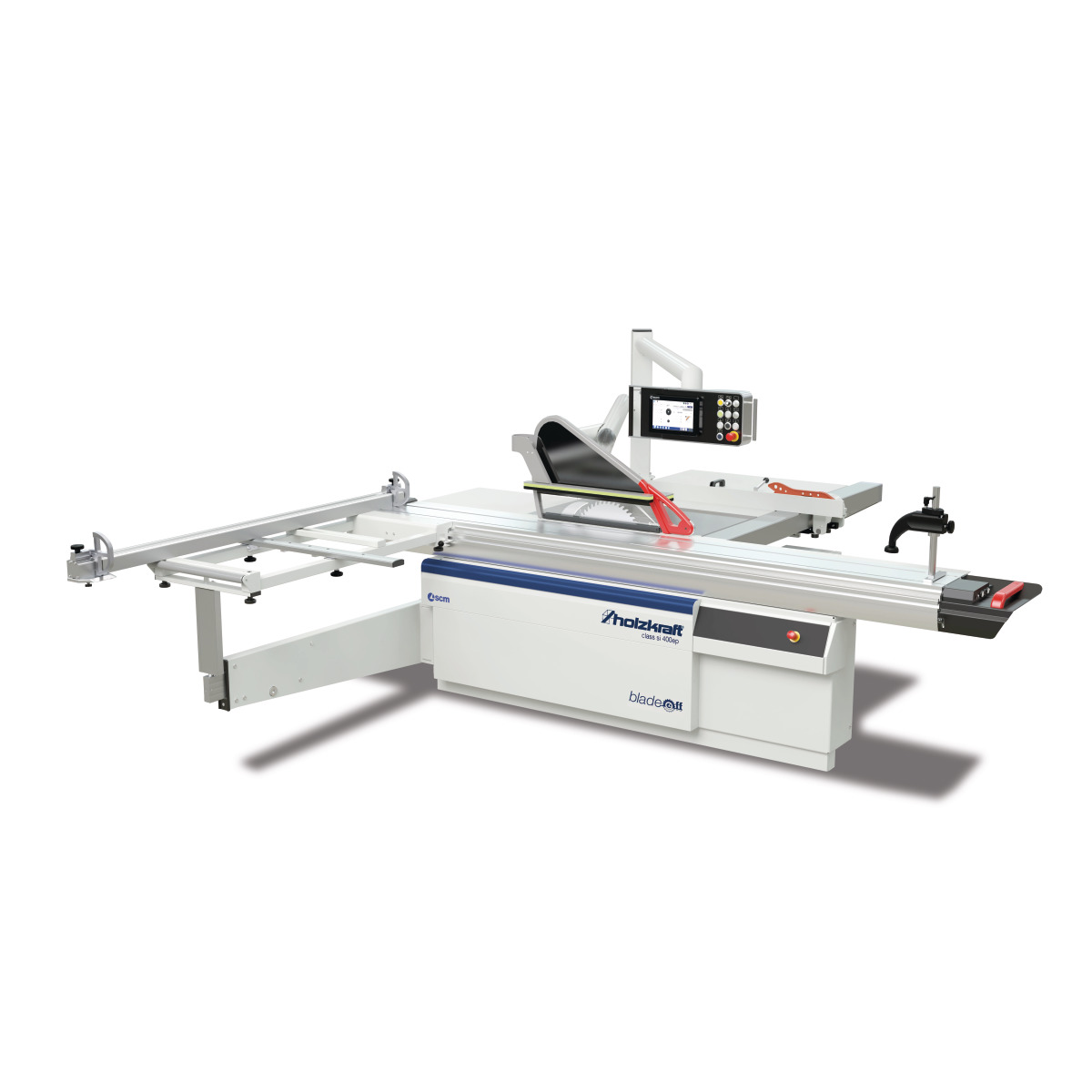

Formatkreissäge class si 400ep BLADE OFF [Holzkraft]

Das neue BLADE OFF Sicherheitssystem – Noch nie war Arbeiten an einer Kreissäge so sicher!

• Das BLADE OFF System erkennt mögliche Gefahrensituationen vorzeitig und verhindert sie, indem das Sägeblatt in einem Bruchteil einer Sekunde im Maschinentisch verschwindet
• Mit Hilfe von Sensoren ist das System in der Lage, zwischen Werkstück und Bediener zu unterscheiden

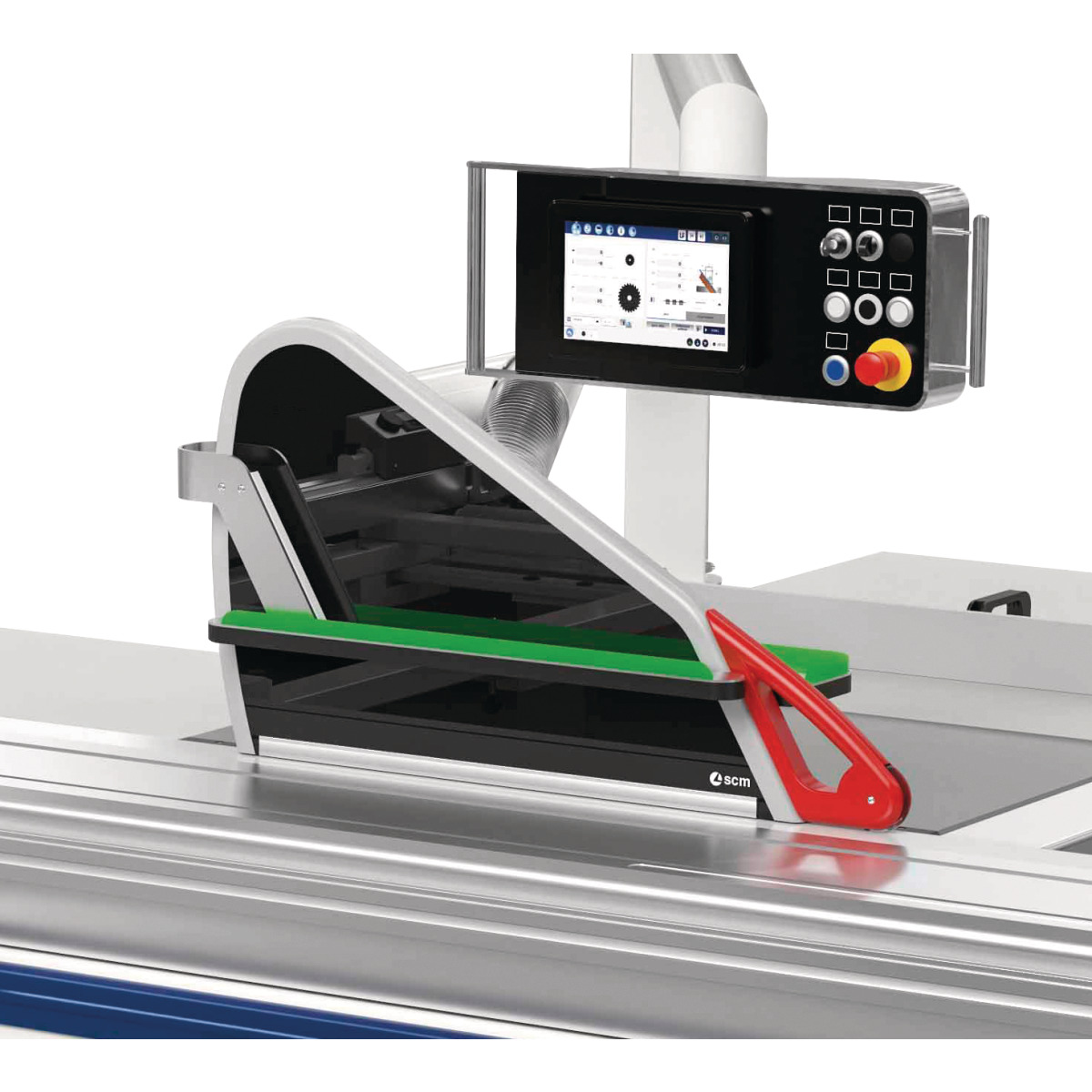

• Eine LED Leuchte in der Sägeblattschutzhaube zeigt mit einem grünen Licht an, ob das Schutzsystem aktiv ist

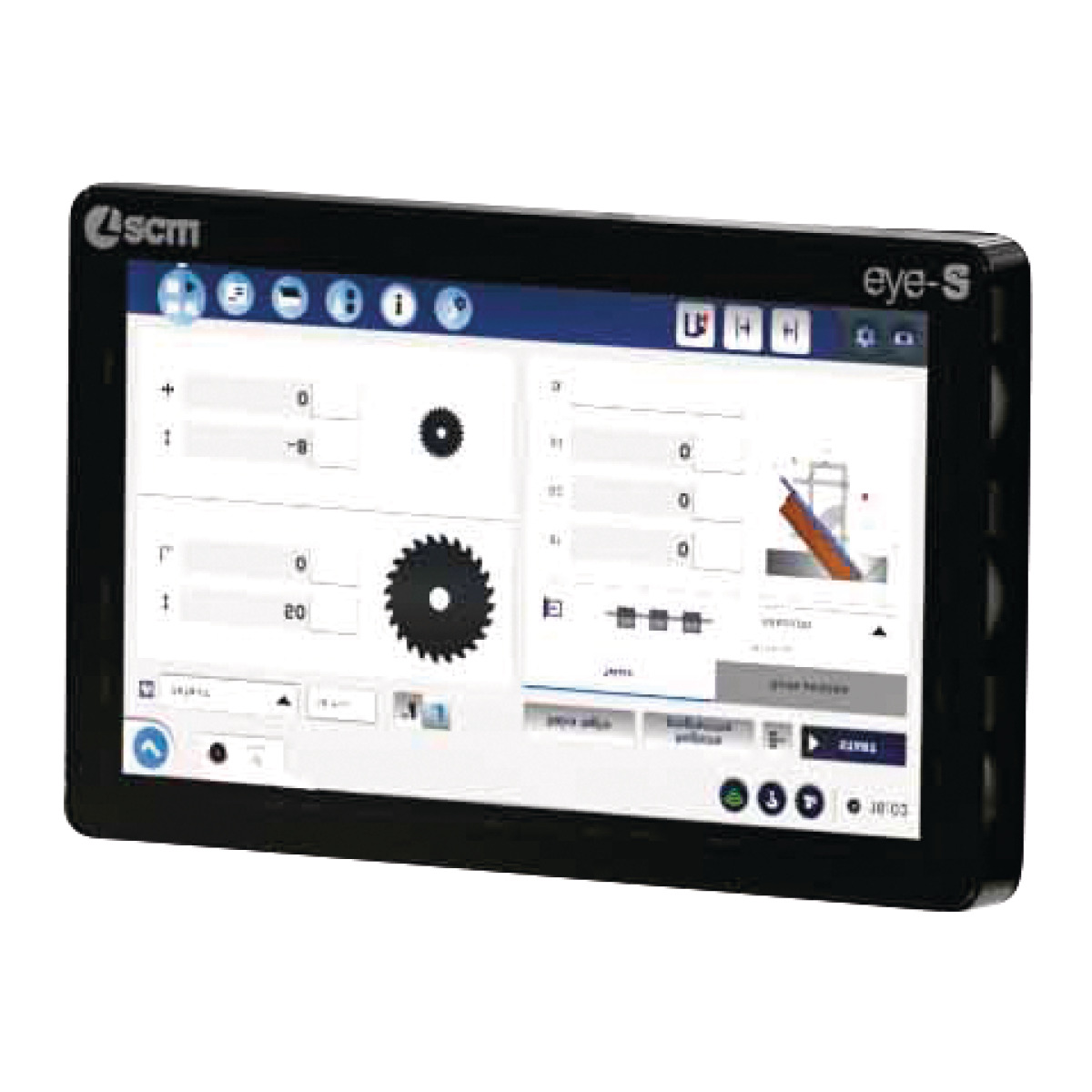

• Steuerung über 10“ eye-S Bedienkonsole
• Verbindung mit "SCM Thundercut" (Optimierer/Ablaufsteuerung App) möglich

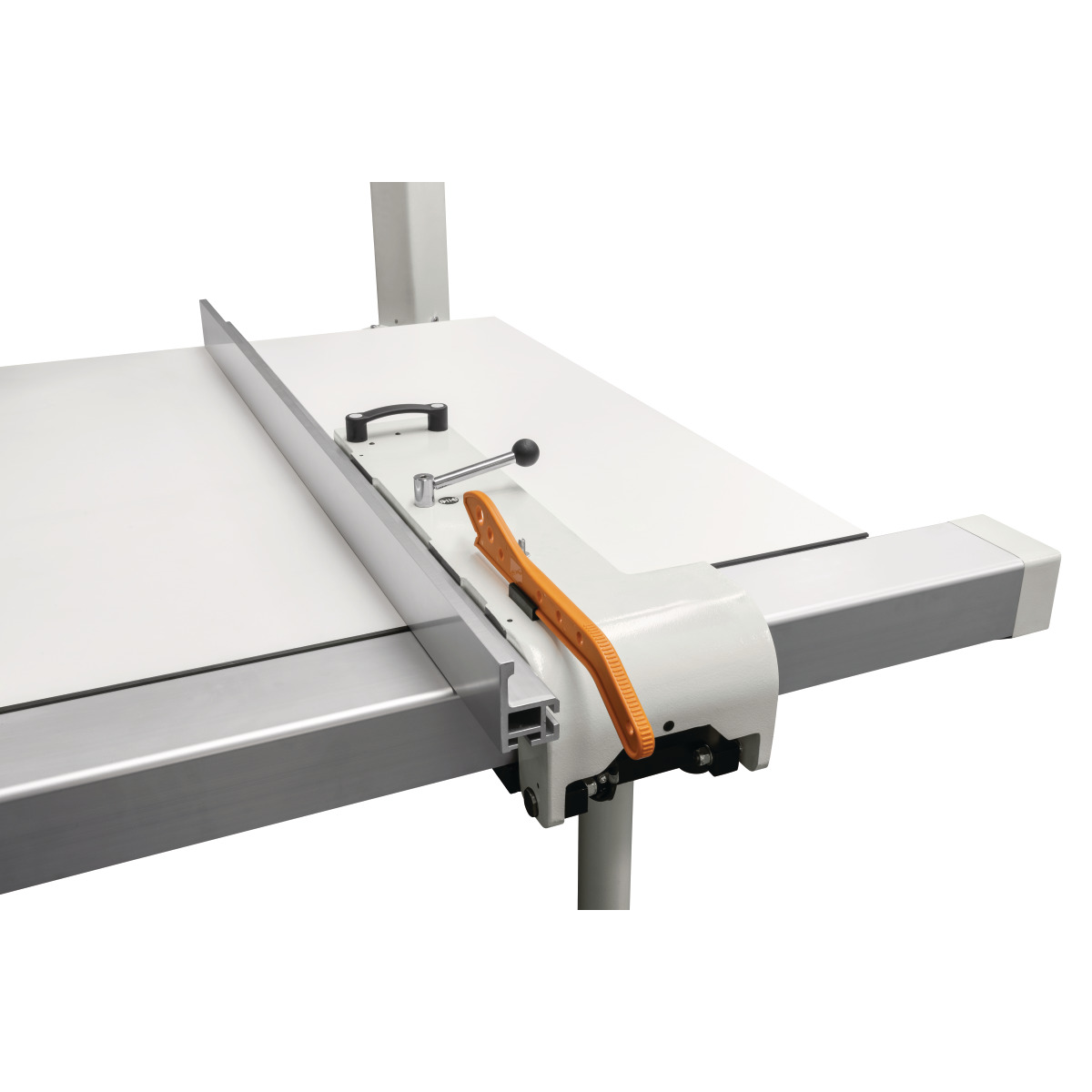

• Parallelanschlag elektrisch verstellbar
• Start / Stopp-Tasten für Haupt- und Vorritzsägeblatt im Schiebeschlitten integriert

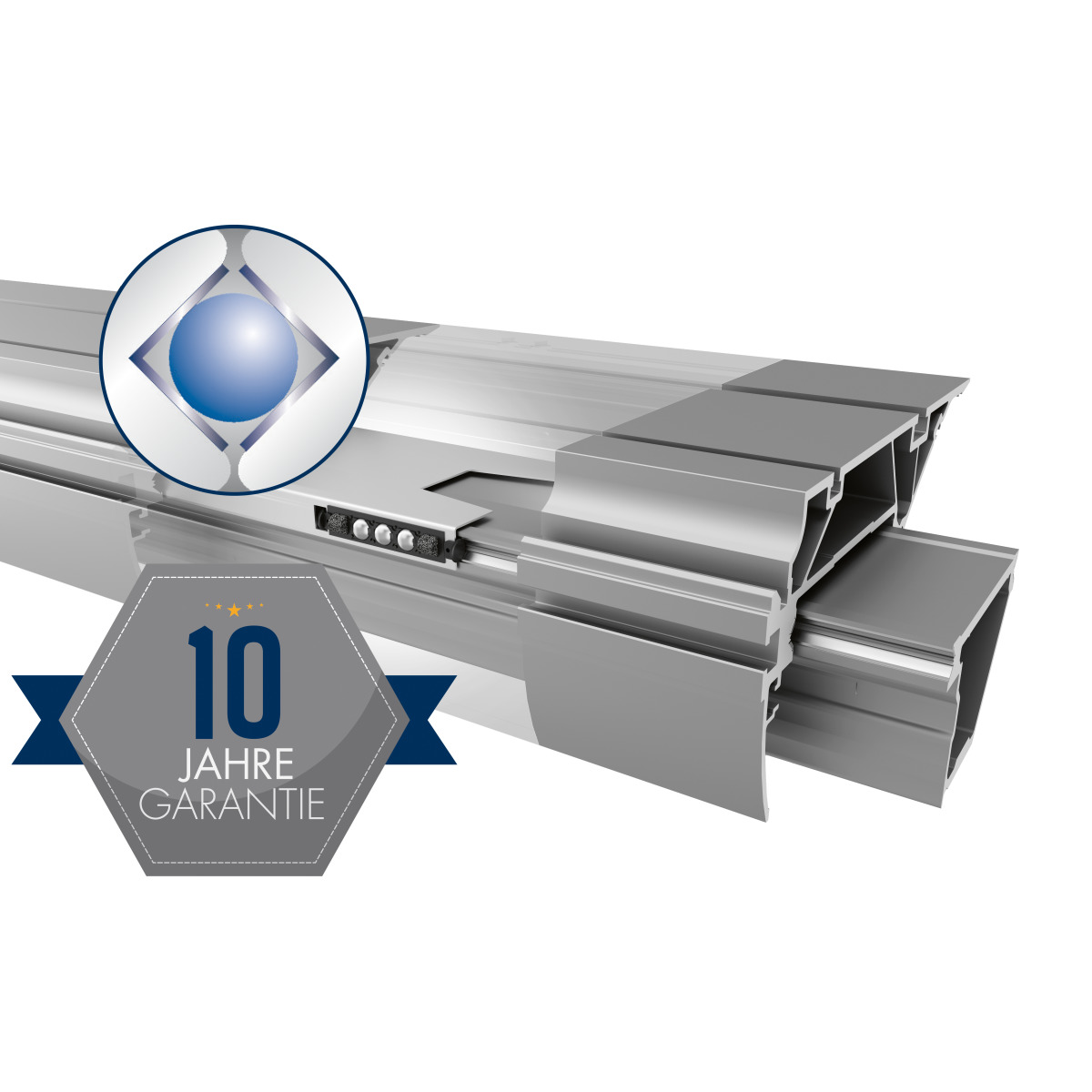

• Spezielle Führungen und ein innovativer Bogenschliff ermöglichen eine vierfach höhere Tragfähigkeit des Besäumwagens
• Kugelgelagerter Teleskoparm sorgt für mehr Stabilität und eine leichtgängigere Führung des Werkstücks

• Das BLADE OFF System erkennt mögliche Gefahrensituationen vorzeitig und verhindert sie, indem das Sägeblatt in einem Bruchteil einer Sekunde im Maschinentisch verschwindet
• Steuerung über 10“ eye-S Bedienkonsole mit Maestro active Benutzeroberfläche
• Verbindung mit SCM Thundercut (Optimierer/Ablaufsteuerung App) möglich
• Parallelanschlag elektrisch über Kugelumlaufspindel verstellbar
• Spezielle Führungen und ein innovativer Bogenschliff ermöglichen eine vierfach höhere Tragfähigkeit des Besäumwagens

• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• c1e34661-3042-4857-9b6e-a52a00d92402
• Länge (Produkt) ca.
• 7250
• mm
• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• c82c812d-5261-4e79-a67b-a52a00d9240c
• Breite/Tiefe (Produkt) ca.
• 4460
• mm
• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• 34741680-b27f-4ae0-b2e4-a52a00d92416
• Höhe (Produkt) ca.
• 1770
• mm
• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• b4d3fc7d-ca54-4ef3-acab-a52a00dbf77c
• Gewicht (Netto) ca.
• 1314
• kg
• 58398800-515f-4fe4-930d-a62b00a47f18
• Anschluss Absaugung
• 5e5faf6c-38c0-4011-bb0e-a62b00a56d1e
• Absaugstutzendurchmesser
• 120
• mm
• 58398800-515f-4fe4-930d-a62b00a47f18
• Anschluss Absaugung
• 7b1713d1-fd90-425a-afae-a7ba01260ff4
• Absaugstutzendurchmesser Sägeblattschutz
• 100
• mm
• d545187d-fb5e-422e-938b-a62b00a48e84
• Aufstellinformationen
• 90a5f604-2370-4b0c-ace1-a72300b6c09f
• Platzbedarf Länge
• 7250
• mm
• d545187d-fb5e-422e-938b-a62b00a48e84
• Aufstellinformationen
• 1132a00c-46bf-47c9-b3b6-a72300b6db3d
• Platzbedarf Breite/Tiefe
• 4224
• mm
• d545187d-fb5e-422e-938b-a62b00a48e84
• Aufstellinformationen
• d1bf032a-7797-4169-90c7-a72300b6eec7
• Platzbedarf Höhe
• 1766
• mm
• d545187d-fb5e-422e-938b-a62b00a48e84
• Aufstellinformationen
• b90e0af3-2ea7-433e-bed8-a72300b6f9cb
• Erläuterung Platzbedarf
• Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen
• d545187d-fb5e-422e-938b-a62b00a48e84
• Aufstellinformationen
• 2e76ae22-dfc9-4e89-9e20-a72300b77005
• Arbeitsbereich Länge
• 2850 vorne / hinten
• mm
• d545187d-fb5e-422e-938b-a62b00a48e84
• Aufstellinformationen
• 8e16133c-3d6c-4375-9883-a72300b782d3
• Arbeitsbereich Breite/Tiefe
• 1400 links / 500 rechts
• mm
• d545187d-fb5e-422e-938b-a62b00a48e84
• Aufstellinformationen
• a3d062fa-17fe-43d9-ad83-a72300b796ed
• Erläuterung Arbeitsbereich
• Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
• 6249fc14-79cb-41b3-b8a9-a58c0108e538
• Ausstattung
• 453987f1-2740-484b-ab5e-a86d00f1bda0
• Vorritzaggregat
• mit separatem Vorritzmotor
• 6249fc14-79cb-41b3-b8a9-a58c0108e538
• Ausstattung
• 4554bbf9-43d9-449e-8131-a86d00f1475f
• Eloxierter Aluminium-Formatschiebeschlitten
• ?
• 6249fc14-79cb-41b3-b8a9-a58c0108e538
• Ausstattung
• 341d62c5-1e27-468e-bcc7-a86d00f1b24d
• Ein-/Aus-Schalter am Schiebeschlitten
• für Motoren des Haupt-und Vorritzsägeblatts
• 6249fc14-79cb-41b3-b8a9-a58c0108e538
• Ausstattung
• f6cd7470-af77-4b43-b023-ad8700a9cfbf
• Besäumrahmen
• mit winkelverstellbarem Aluminium-Teleskopanschlag
• 6249fc14-79cb-41b3-b8a9-a58c0108e538
• Ausstattung
• 04bb336d-97d9-4c1b-ba76-a86d00f18162
• Materialrolle am Besäumrahmen
• ?
• 6249fc14-79cb-41b3-b8a9-a58c0108e538
• Ausstattung
• d887a16e-ad84-47e1-94fa-a86d00f1897f
• Säge-Parallelanschlag
• motorisch, über Bedienpanel
• 6249fc14-79cb-41b3-b8a9-a58c0108e538
• Ausstattung
• 05f108fa-2732-425a-a073-a86d00f19883
• Anschläge
• Profiklappanschläge
• 6249fc14-79cb-41b3-b8a9-a58c0108e538
• Ausstattung
• 4fa78038-5e70-4e00-8208-a86d00f1a2d8
• Exzenterspanner
• ?
• 6249fc14-79cb-41b3-b8a9-a58c0108e538
• Ausstattung
• c65516ba-a62a-4e81-983b-a86d00f1c5eb
• Steuerung Sägeblatthöhe, -schwenkung und Parallelanschlag
• ?
• 6249fc14-79cb-41b3-b8a9-a58c0108e538
• Ausstattung
• e4458fa5-72e0-4fe1-90c9-a86d00f1de2e
• Schwenkbares Bedienpanel oben
• ?
• 6249fc14-79cb-41b3-b8a9-a58c0108e538
• Ausstattung
• 7a9ae7a0-db9f-413c-90b3-aad900ca8580
• Tischverbreiterung
• ?
• 6249fc14-79cb-41b3-b8a9-a58c0108e538
• Ausstattung
• 009943e3-5afa-4801-b7de-aad900cb3ff3
• Tischverlängerung
• ?
• 6249fc14-79cb-41b3-b8a9-a58c0108e538
• Ausstattung
• 8e73a871-a7ed-4868-a038-aad900d961ae
• Sägeblattpendelschutz
• ?
• 5403c52f-6cb0-4772-9760-a5fa00834c4c
• Elektrische Daten
• 075c04cd-685e-491e-afd6-a52a00dbf76b
• Anschlussspannung
• 400
• V
• 5403c52f-6cb0-4772-9760-a5fa00834c4c
• Elektrische Daten
• 5c502ecf-af43-4d7a-8bf4-a52a00dbf77a
• Netzfrequenz
• 50
• Hz
• 5403c52f-6cb0-4772-9760-a5fa00834c4c
• Elektrische Daten
• 181ba2cc-5f07-47c6-b4b1-a62b00a56d6c
• Leistung Vorritzmotor
• 1,3
• kW
• 5403c52f-6cb0-4772-9760-a5fa00834c4c
• Elektrische Daten
• de6f30e1-4ad0-40f6-96e3-a91b00d116f2
• Leistung Antriebsmotor
• 9,0
• kW
• 5403c52f-6cb0-4772-9760-a5fa00834c4c
• Elektrische Daten
• 45ef9528-d0c1-45eb-8aa2-a91900d47a2a
• Nennbetriebsart Antriebsmotor
• S6
• 5403c52f-6cb0-4772-9760-a5fa00834c4c
• Elektrische Daten
• 8248ce38-2576-4112-82d8-aace00c2439f
• Einschaltdauer Antriebsmotor
• 40
• %
• 6545b7c6-de61-45aa-bbae-a62b00a486dc
• Schiebeschlitten und Tisch
• fef3eb0a-92bf-4722-8e1b-a62b00a56d2d
• Formatschiebeschlittenlänge
• 3200
• mm
• 6545b7c6-de61-45aa-bbae-a62b00a486dc
• Schiebeschlitten und Tisch
• ab9cbe78-317d-4040-b177-a62b00a56d33
• Formatschiebeschlittenbreite
• 360
• mm
• 6545b7c6-de61-45aa-bbae-a62b00a486dc
• Schiebeschlitten und Tisch
• 513ab1ae-5bd6-485c-87f1-a62b00a56d3b
• Tischlänge
• 1040
• mm
• 6545b7c6-de61-45aa-bbae-a62b00a486dc
• Schiebeschlitten und Tisch
• 8bd473ad-fa9b-4517-a432-a62b00a56d42
• Tischbreite
• 630
• mm
• c7ad184f-d692-442c-9eb5-a62b00a45c7a
• Kreissägeeinheit
• a341f07e-1dd0-49bb-9d8f-a62b00a56cd1
• Schnittbreite mit Parallelanschlag
• 1500
• mm
• c7ad184f-d692-442c-9eb5-a62b00a45c7a
• Kreissägeeinheit
• 25008dcd-e8bd-43b4-aad9-a62b00a56cd8
• Max. Ablängbreite links vom Sägeblatt
• 3200
• mm
• c7ad184f-d692-442c-9eb5-a62b00a45c7a
• Kreissägeeinheit
• f01cc803-4cf2-4935-9e36-a7ba01272950
• Besäumlänge
• 3200
• mm
• c7ad184f-d692-442c-9eb5-a62b00a45c7a
• Kreissägeeinheit
• b624a828-af6e-49b5-9dc2-a62b00a56ce0
• Sägeblattneigung
• 90 – 45
• °
• c7ad184f-d692-442c-9eb5-a62b00a45c7a
• Kreissägeeinheit
• d1c59b62-49f6-496c-bcd0-a62b00a56ce6
• Max. Schnitthöhe 90°
• 120
• mm
• c7ad184f-d692-442c-9eb5-a62b00a45c7a
• Kreissägeeinheit
• 7977150b-2464-4d2e-87bd-a62b00a56ced
• Max. Schnitthöhe 45°
• 89
• mm
• c7ad184f-d692-442c-9eb5-a62b00a45c7a
• Kreissägeeinheit
• b51356b5-211a-45aa-acfb-a62b00a56cf5
• Erläuterung max. Schnitthöhe
• mit 400mm Sägeblatt
• c7ad184f-d692-442c-9eb5-a62b00a45c7a
• Kreissägeeinheit
• a394e0c5-34f2-47b6-b66e-a62b00a56cfc
• Durchmesser Sägeblatt
• 300 – 400
• mm
• c7ad184f-d692-442c-9eb5-a62b00a45c7a
• Kreissägeeinheit
• dc878df4-2b2f-480a-801b-a62b00a56d10
• Drehzahl Sägeblatt
• 3000 – 5000
• min¯¹
• 352cc23f-5794-4cf6-8c96-aad300a17f6f
• Vorritzeinheit
• a53fc8ec-8f09-4f38-8723-a62b00a56d09
• Durchmesser Vorritzsägeblatt
• 120
• mm
• 352cc23f-5794-4cf6-8c96-aad300a17f6f
• Vorritzeinheit
• 84402a51-134d-4f04-92e3-a62b00a56d18
• Drehzahl Vorritzsägeblatt
• 8500
• min¯¹
