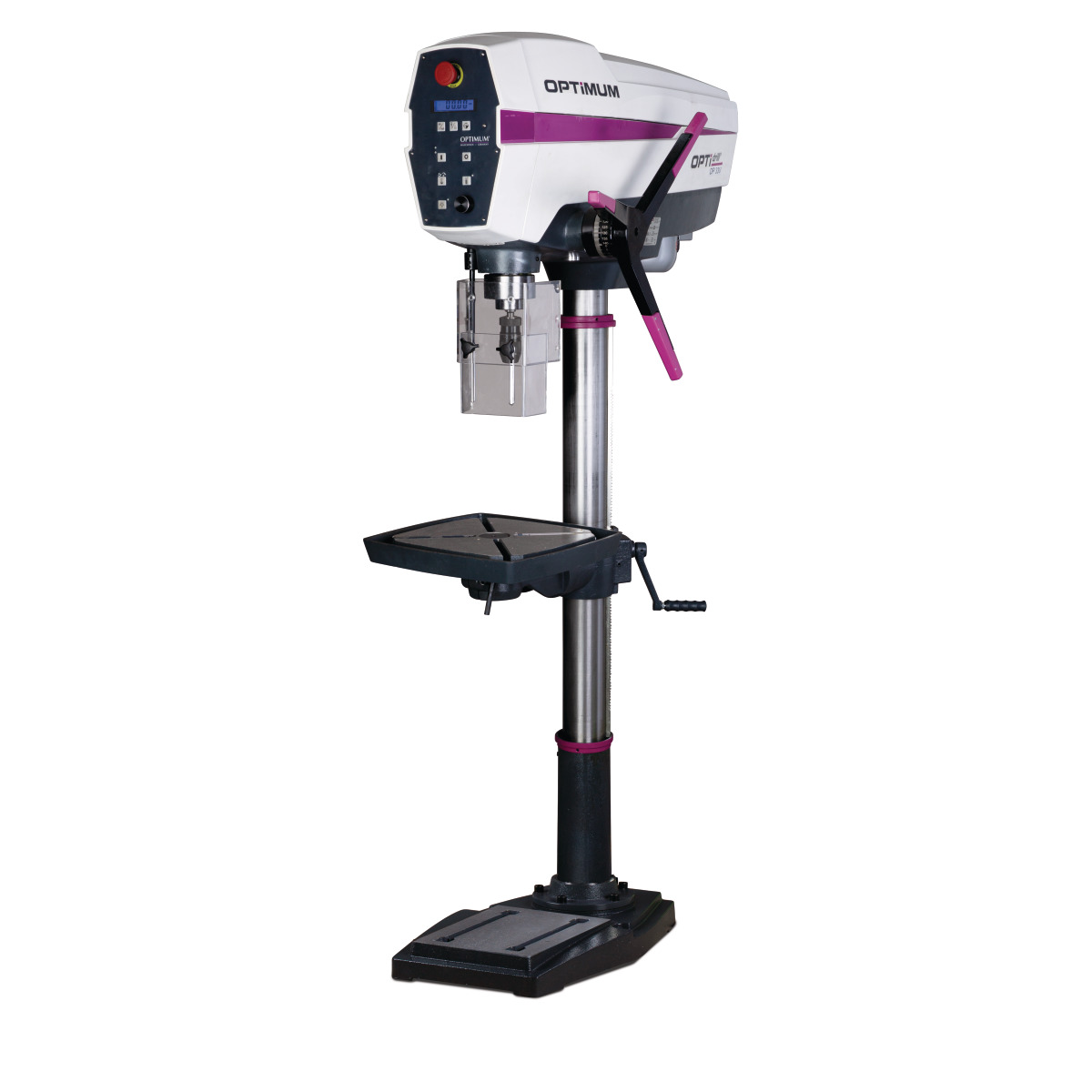

Säulenbohrmaschine OPTIdrill DP 33V [Optimum]

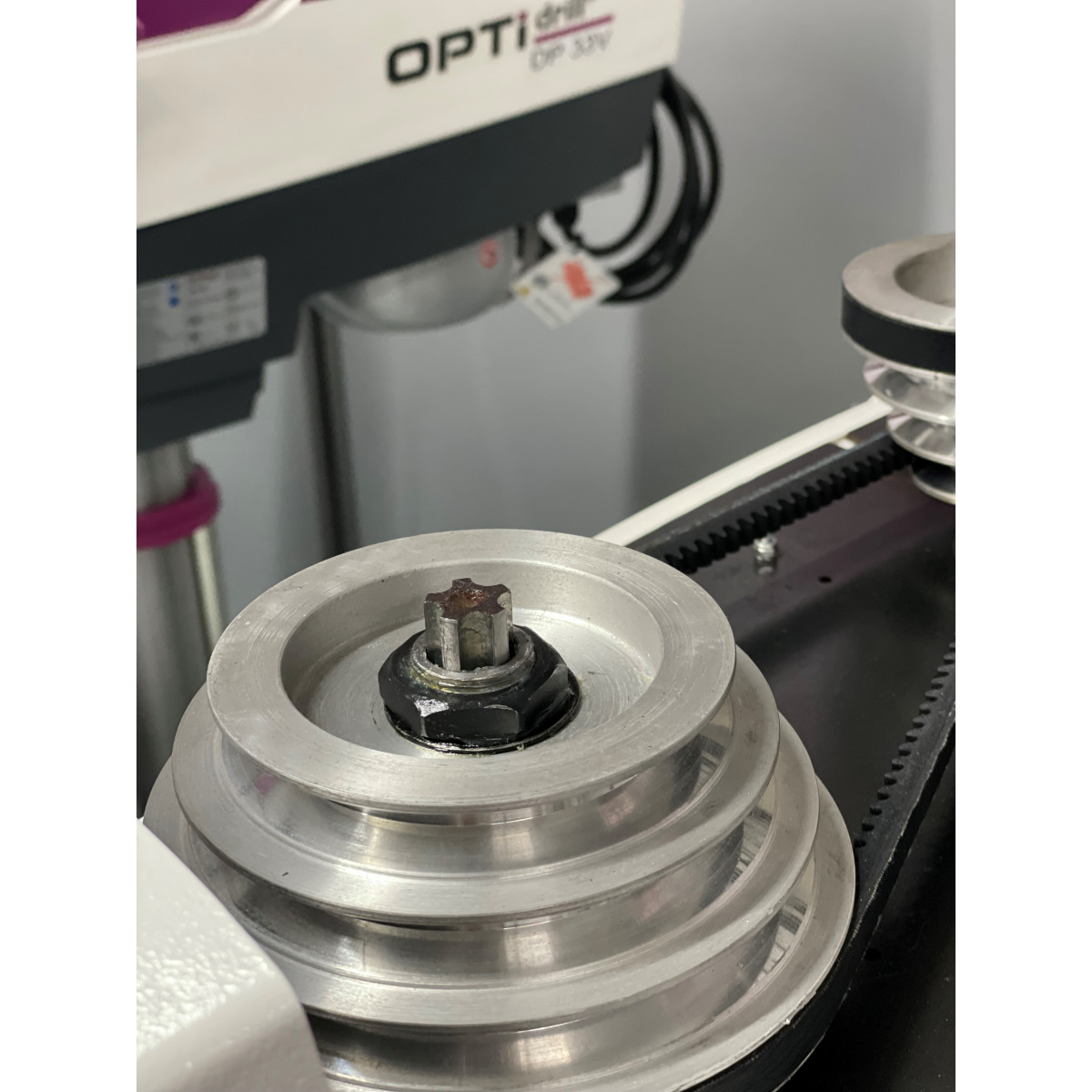

Mit Keilriemenantrieb in modernem Design

• Industriemotor
• Leise laufende Spindel dank neuem Spindeldesign
• Maschinenbedienung mit Sicherheitselektrik in 24 V Gleichspannung
• Garantierte Rundlaufgenauigkeit ? 0,02 mm in der Bohrspindel gemessen
• Rechts-/Linkslauf
• Präzisions-Spindelbohrung

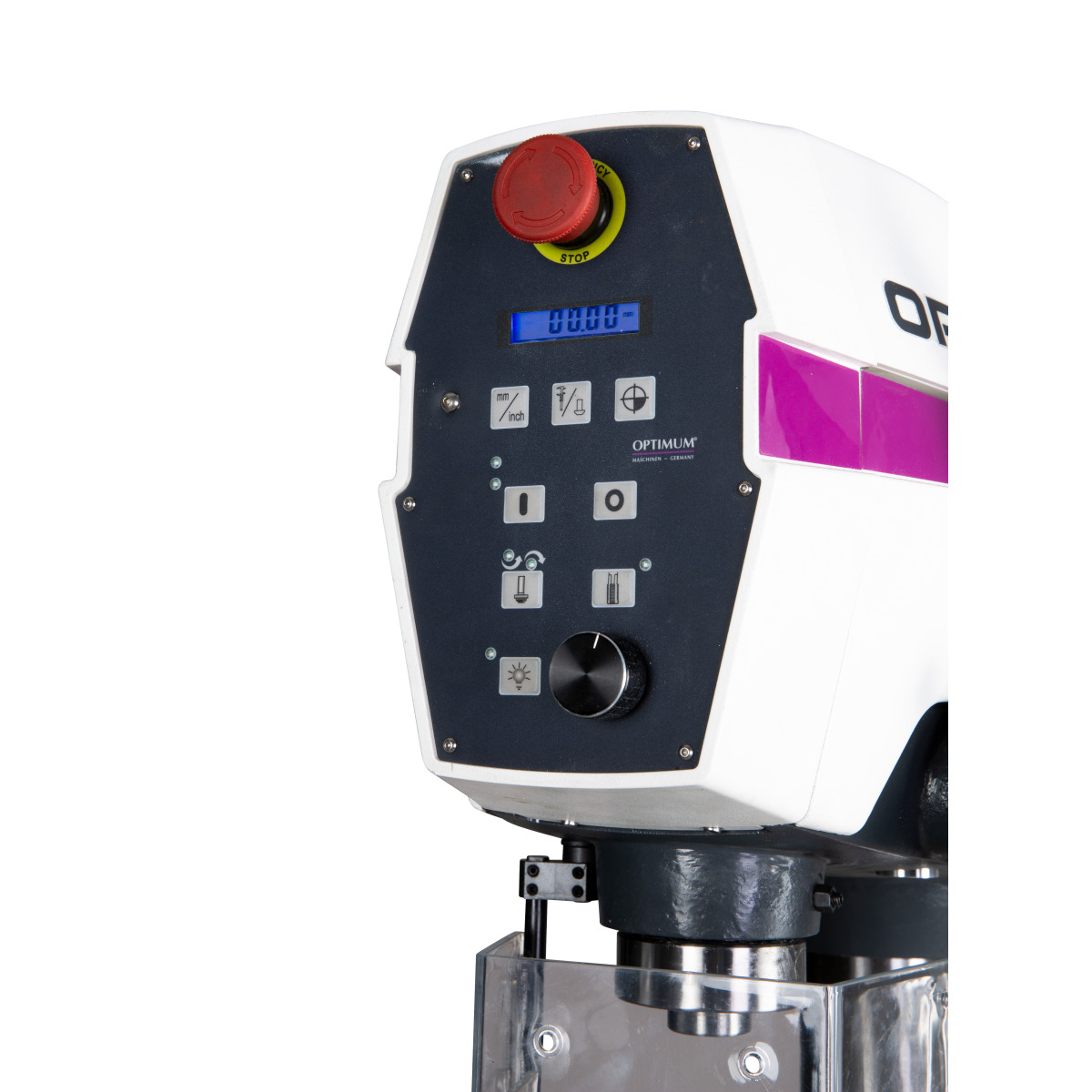

• Bedienpanel mit bedienerfreundlicher, schmutz- und wasserresistenter Folientastatur
• Drehzahlanzeige
• Separater Not-Halt-Schlagschalter
• Gewindeschneidfunktion

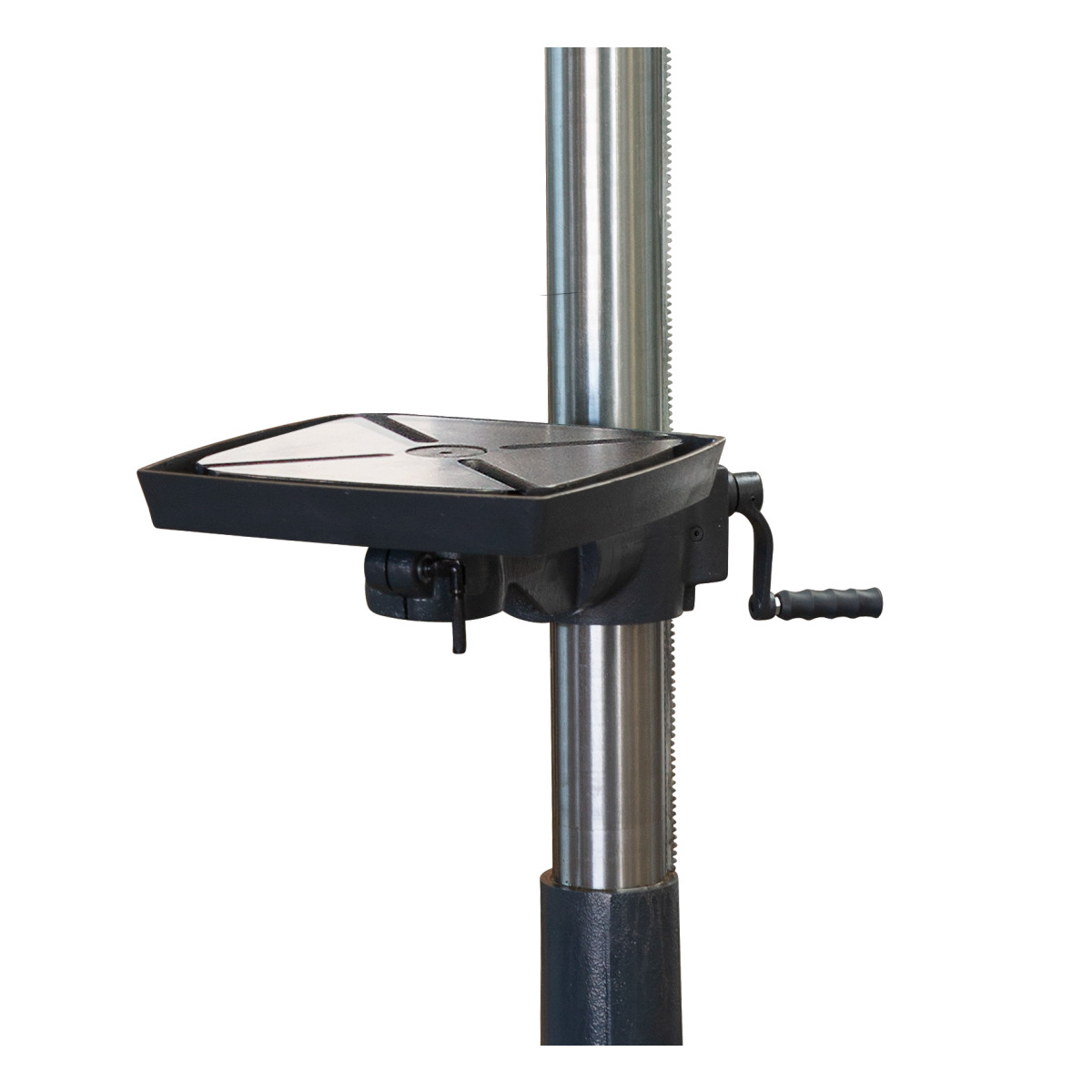

• Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten mit umlaufender Kühlwasserrinne, Seitlich um ±45° kippbar und um 360° drehbar
• Digitaler Tiefenmesser
• LED-Maschinenleuchte im Bohrkopf integriert

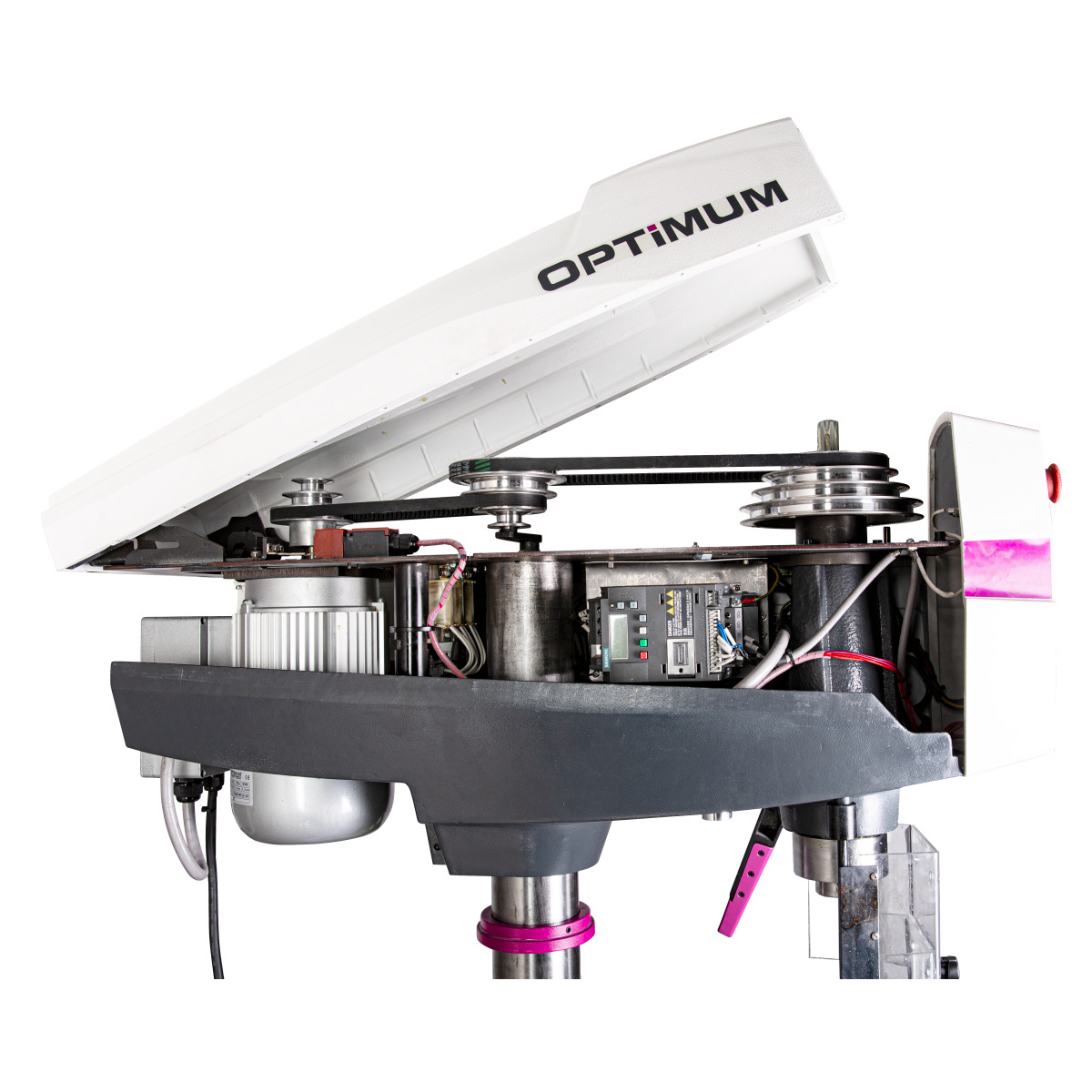

• Keilriemenabdeckung mit Sicherheitsschalter
• Dickwandige Stahlsäule für hohe Kraftaufnahme und Stabilität
• Massive, groß dimensionierte Grundplatte mit T-Nuten
• Schwere Ausführung der gesamten Maschine

• bdc0a764-065a-4b5a-9bdc-a563008bf6f9

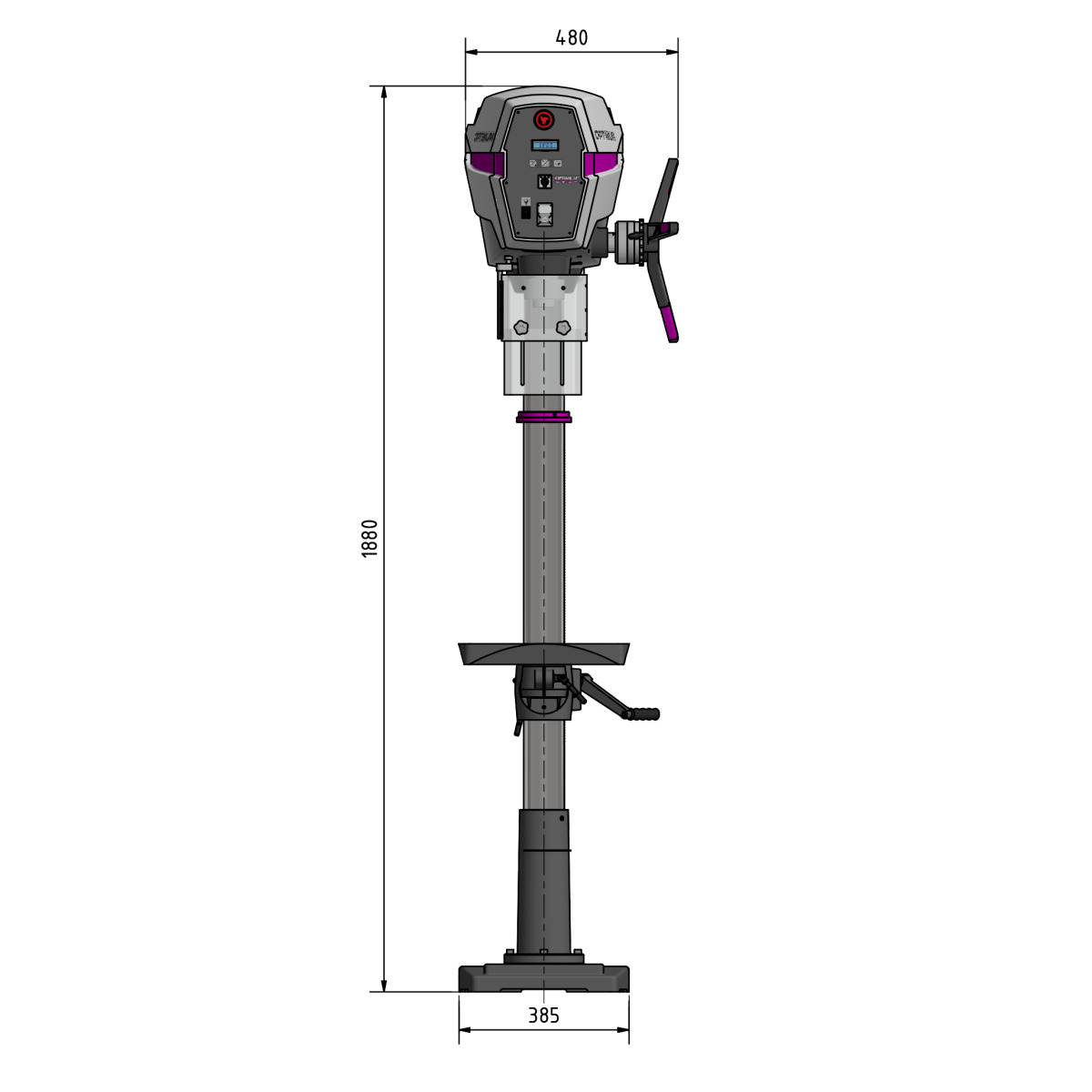

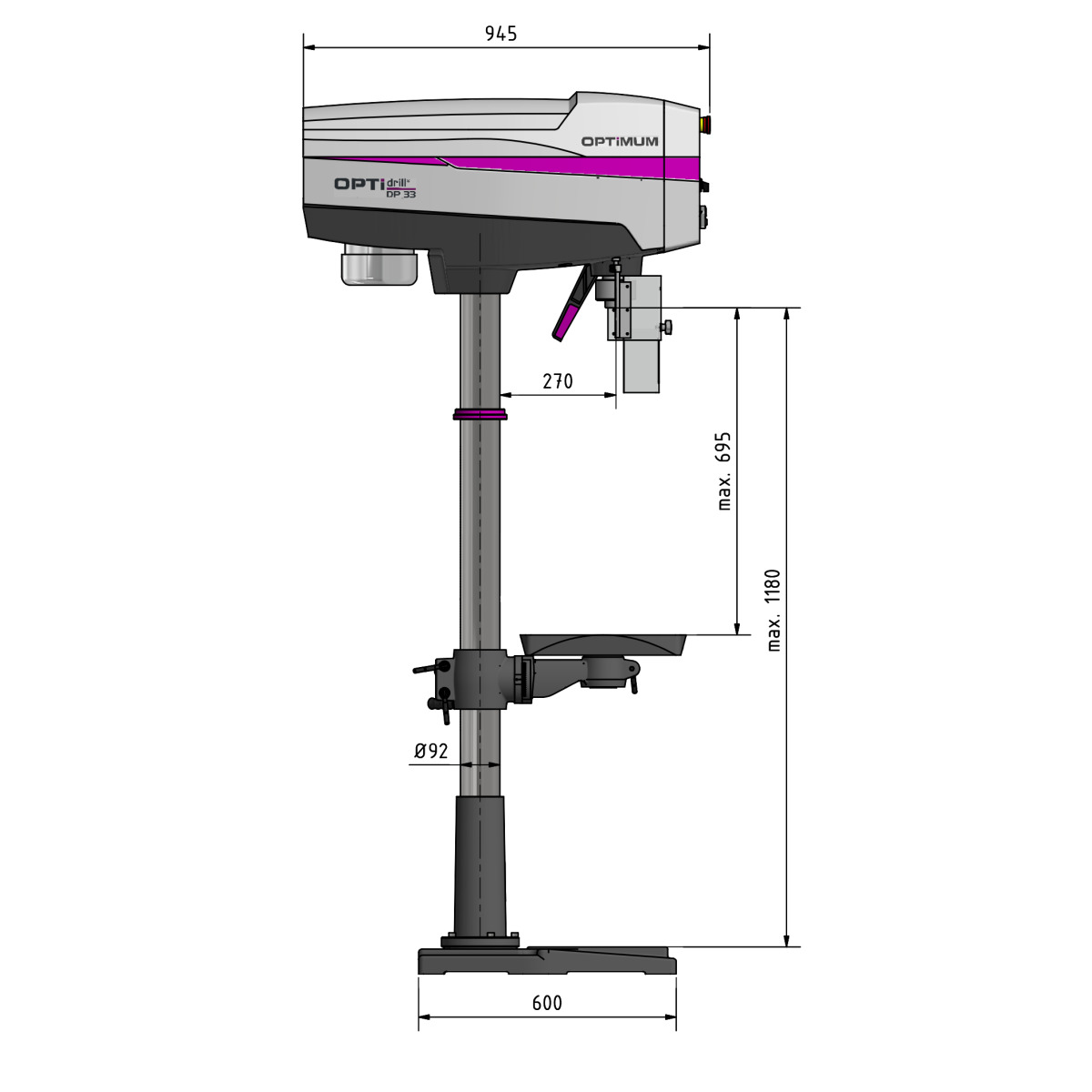

• Abmessungen und Gewichte
• f15e7feb-e9e2-40b1-a934-a5520088e206
• Säulendurchmesser
• 92
• mm
• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• c1e34661-3042-4857-9b6e-a52a00d92402
• Länge (Produkt) ca.
• 945
• mm
• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• c82c812d-5261-4e79-a67b-a52a00d9240c
• Breite/Tiefe (Produkt) ca.
• 480
• mm
• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• 34741680-b27f-4ae0-b2e4-a52a00d92416
• Höhe (Produkt) ca.
• 1880
• mm
• bdc0a764-065a-4b5a-9bdc-a563008bf6f9
• Abmessungen und Gewichte
• b4d3fc7d-ca54-4ef3-acab-a52a00dbf77c
• Gewicht (Netto) ca.
• 177
• kg
• e1017f4d-5c9c-4004-82a7-a56801145a47
• Bohrleistung
• 466e342d-4264-497a-84fd-a54c012280b2
• Bohrleistung Stahl (S235JR)
• 30
• mm
• e1017f4d-5c9c-4004-82a7-a56801145a47
• Bohrleistung
• 7457a50b-5bd9-4048-84ab-a54c012280b4
• Dauerbohrleistung Stahl (S235JR)
• 25
• mm
• 3eaa54f4-fcb2-425f-ab8d-a568011463f7

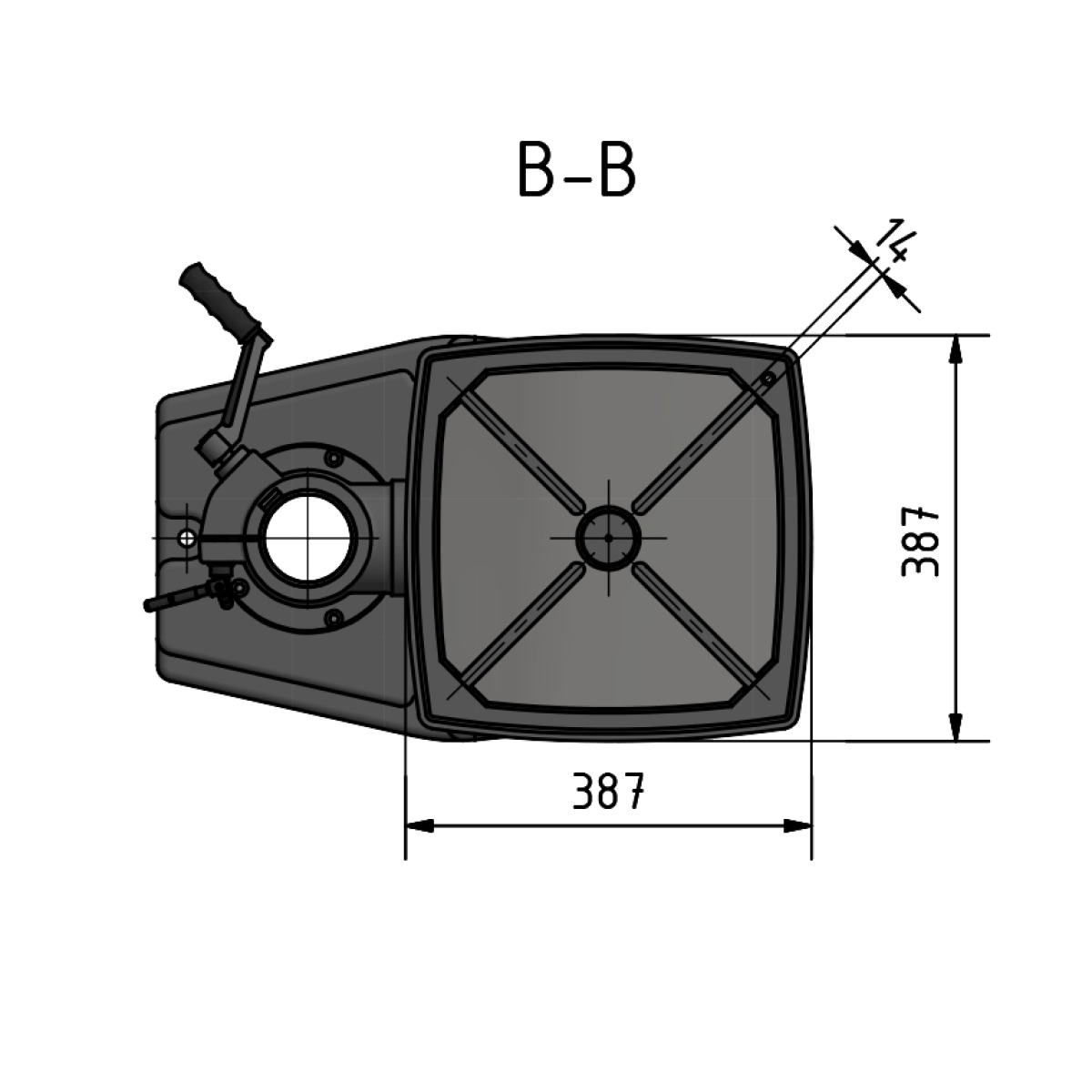

• Bohrtisch
• 1b31bbf6-4e93-4559-9f34-a5520088e200
• Bohrtisch Arbeitsfläche Länge
• 387
• mm
• 3eaa54f4-fcb2-425f-ab8d-a568011463f7
• Bohrtisch
• 65bd63da-f4de-4dac-919e-a5520088e202
• Bohrtisch Arbeitsfläche Breite
• 387
• mm
• 3eaa54f4-fcb2-425f-ab8d-a568011463f7
• Bohrtisch
• d8cef744-c7f9-41c2-8ade-a57c00d946ec
• Bohrtisch Art der T-Nuten
• diagonal verlaufend
• 3eaa54f4-fcb2-425f-ab8d-a568011463f7
• Bohrtisch
• a1fa2ecb-9772-46c7-9f52-a54c012280c7
• Bohrtisch T-Nuten Größe
• 14
• mm
• 3eaa54f4-fcb2-425f-ab8d-a568011463f7
• Bohrtisch
• 4d1a4b09-bc10-4e37-8c09-a54c012280c8
• Bohrtisch T-Nuten Anzahl
• 2
• 3eaa54f4-fcb2-425f-ab8d-a568011463f7
• Bohrtisch
• c9d0c138-95df-4cc5-9dc1-a54c012280ca
• Bohrtischdrehung
• 360
• °
• 3eaa54f4-fcb2-425f-ab8d-a568011463f7
• Bohrtisch
• a6ce591d-426b-476e-92ab-a54c012280cb
• Bohrtischneigung
• ±45
• °
• 3eaa54f4-fcb2-425f-ab8d-a568011463f7
• Bohrtisch
• ad063e82-cf89-4799-ac4b-a54c012280cd
• Traglast Bohrtisch
• 65
• kg
• 3eaa54f4-fcb2-425f-ab8d-a568011463f7
• Bohrtisch
• ffedf496-ee55-49be-af40-a54c012280cf
• Abstand Spindel - Bohrtisch max.
• 775
• mm
• 6ad1e4bd-8523-4aba-a452-a5630089ebfb
• Drehzahlbereich
• 62e9f04b-b4b5-4165-a62e-a54c012280c0
• Drehzahlbereich
• 70 – 2800
• min¯¹
• 6ad1e4bd-8523-4aba-a452-a5630089ebfb
• Drehzahlbereich
• 7aa16ceb-9e17-414f-afe2-a54c012280c1
• Anzahl der Drehzahlbereiche
• 9
• Stufen
• 5403c52f-6cb0-4772-9760-a5fa00834c4c
• Elektrische Daten
• 075c04cd-685e-491e-afd6-a52a00dbf76b
• Anschlussspannung
• 400
• V
• 5403c52f-6cb0-4772-9760-a5fa00834c4c
• Elektrische Daten
• 5c502ecf-af43-4d7a-8bf4-a52a00dbf77a
• Netzfrequenz
• 50
• Hz
• d1124bf2-482e-451d-94bb-a57c00d852f2

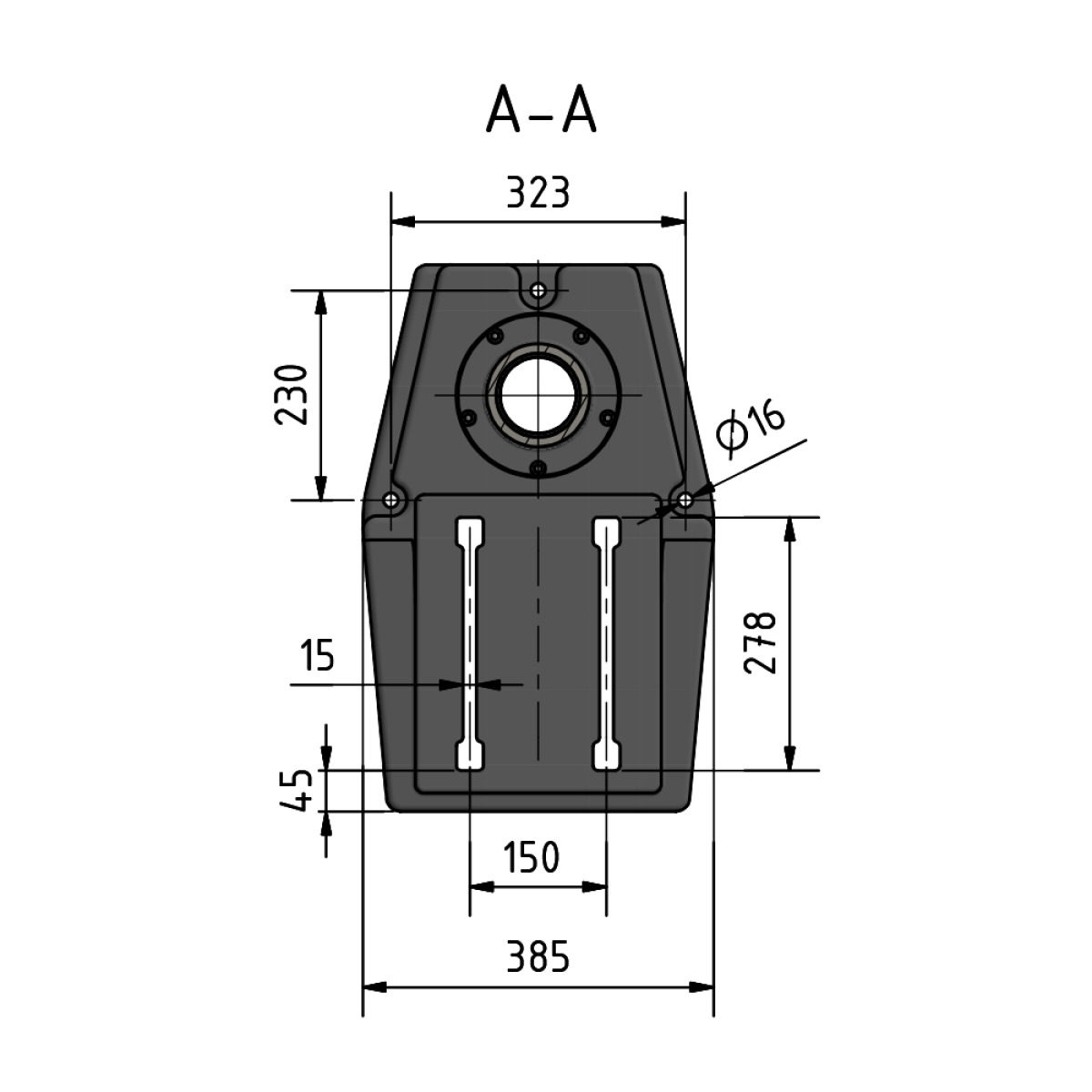

• Maschinenfuß
• 2df94d1b-3393-497d-9286-a54c012280d2
• Abstand Spindel - Maschinenfuß max.
• 1300
• mm
• d1124bf2-482e-451d-94bb-a57c00d852f2
• Maschinenfuß
• c3db1014-0b5b-4f23-970f-a552008cc371
• Maschinenfuß Arbeitsfläche Länge
• 270
• mm
• d1124bf2-482e-451d-94bb-a57c00d852f2
• Maschinenfuß
• 3fb7ae03-e177-4053-96b5-a552008cc373
• Maschinenfuß Arbeitsfläche Breite
• 327
• mm
• d1124bf2-482e-451d-94bb-a57c00d852f2
• Maschinenfuß
• 75489780-a56a-4677-be25-a54c012280d8
• Maschinenfuß T-Nuten Größe
• 16
• mm
• d1124bf2-482e-451d-94bb-a57c00d852f2
• Maschinenfuß
• f2246873-ff2f-40ac-8783-a54c012280d9
• Maschinenfuß T-Nuten Anzahl
• 2
• d1124bf2-482e-451d-94bb-a57c00d852f2
• Maschinenfuß
• 16ab2912-ba22-4866-9868-a54c012280db
• Maschinenfuß T-Nuten Abstand
• 150
• mm
• d6fd063e-11a5-4fb7-af5b-a4ff008b302b
• Spindel
• 5f87718e-870b-40d2-a520-a54c012280ba
• Pinolenhub
• 125
• mm
• d6fd063e-11a5-4fb7-af5b-a4ff008b302b
• Spindel
• 48414039-a2bc-4f1f-a95f-a54c012280be
• Spindelaufnahme
• MK 4
• d6fd063e-11a5-4fb7-af5b-a4ff008b302b
• Spindel
• 6d500ace-203d-4016-83da-a54c012280bf
• Ausladung
• 270
• mm
• 0cd13006-091a-4cdc-8447-a6670128642f
• Motor(en)
• d8d895c2-ba14-476b-af8d-a552008415de
• Antriebsleistung Spindelmotor
• 1,1
• kW

• Schnellspannbohrfutter 0 - 16 mm
• T-Nutensteine
• Austreiber
• Adapter MK 4-B16
• Bedienwerkzeug
• Maschinenschraubstock BMP 160
