Schweißroboterstation [Schweisskraft]

Produktbeschreibung:

02.03 FD-V8 Welbee A350P wassergekühlt, Option 02

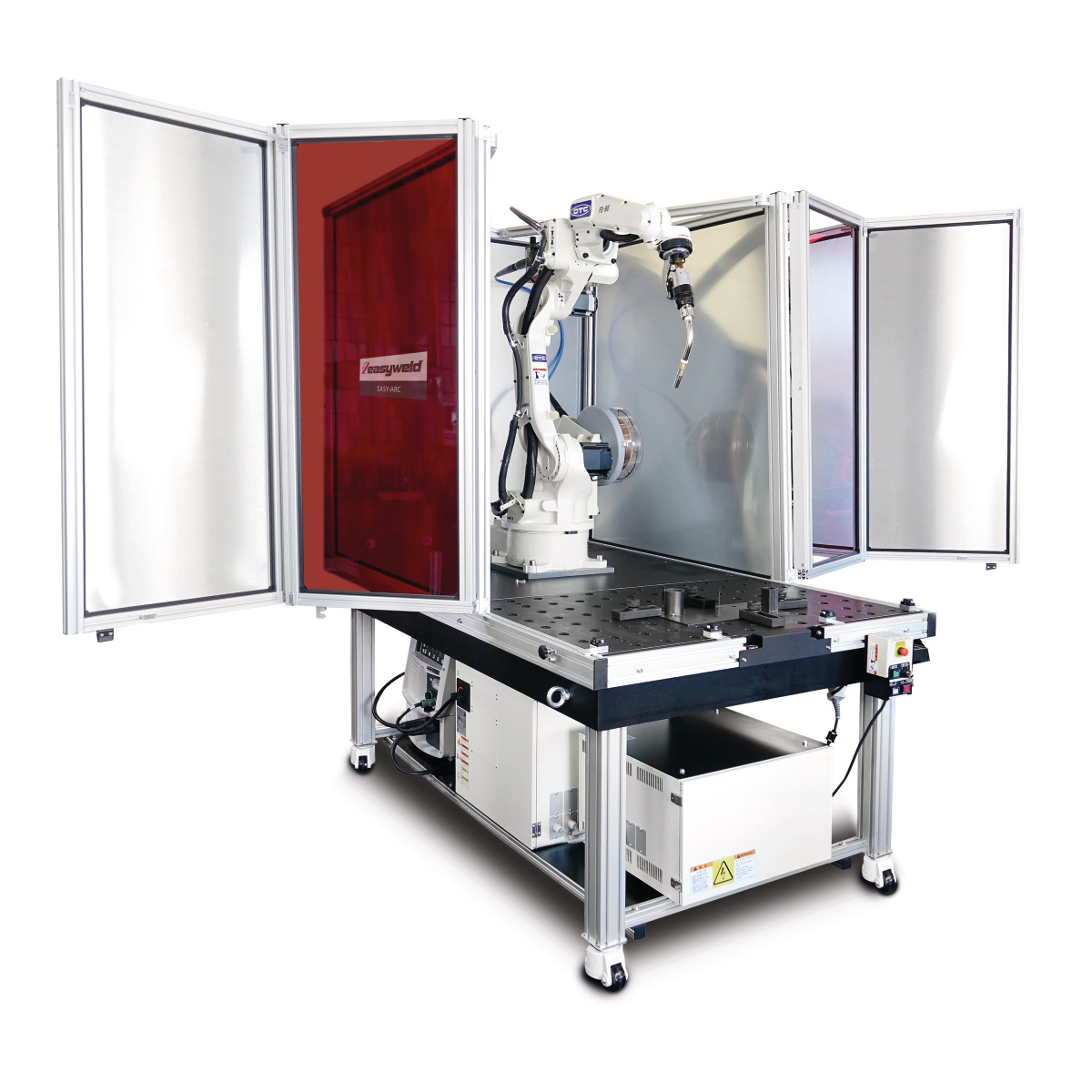

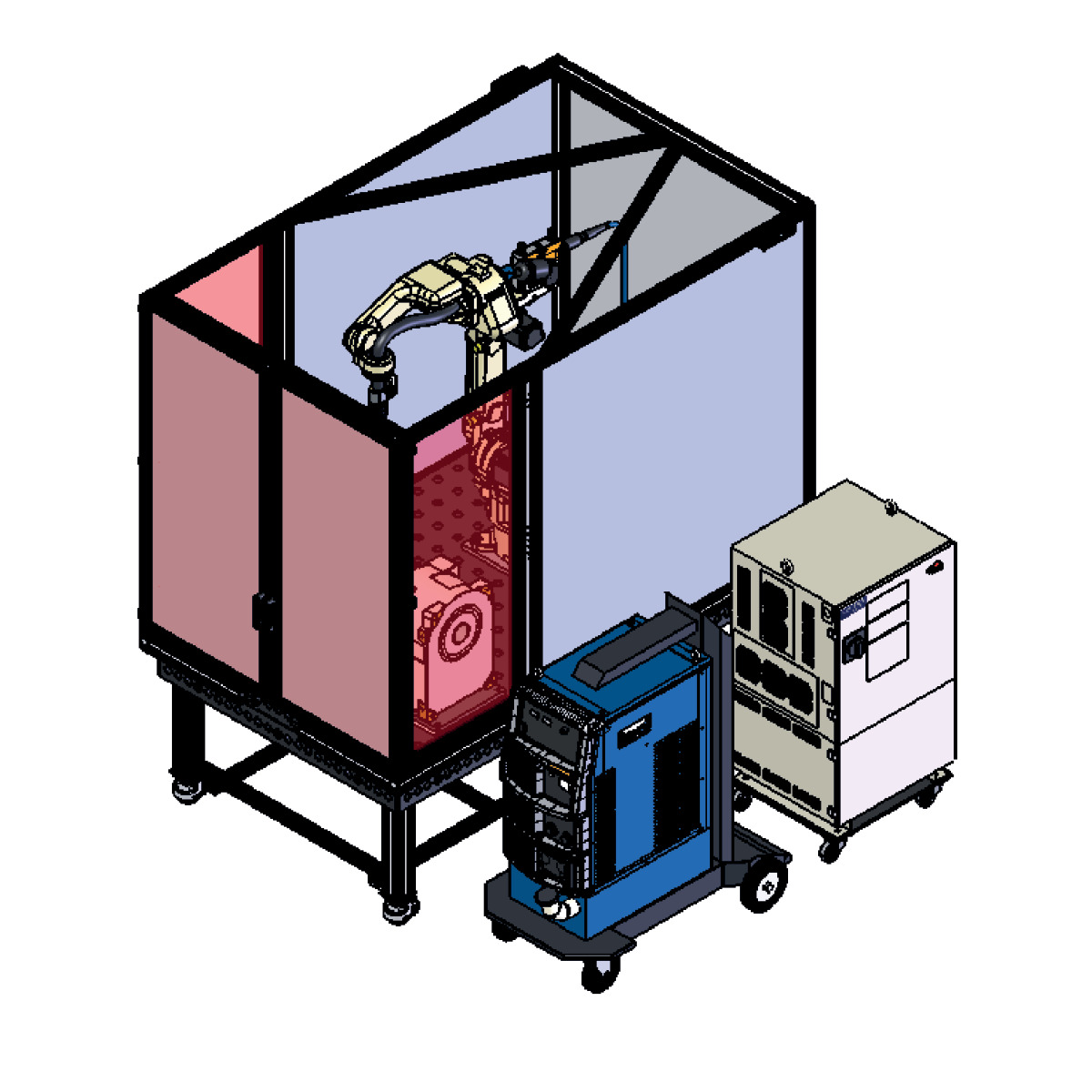

Die mobile Schweißzelle für den Handwerksbetrieb: Einfach, günstig, sicher

Mangel an Fachkräften? Optimierte Fertigung! Fertigungskosten unter Druck?
Der EASY-ARC Schweißroboter ist die Antwort

Kompakt, mobil und schnell einsatzbereit

• Günstig in der Anschaffung
• Fertig montiert und dokumentiert
• Platzsparend und flexibel

Zeitsparende Bedienung

• Einfaches Erstellen des Schweißprogramms über die OTC Easy Teach Steuerung
• Keine aufwendige Schulung notwendig

Stabiler, präziser Schweißroboter

• Körperliche Entlastung der Mitarbeiter
• Optimierte, gleichbleibende Schweißqualität

Sichere Bedienung

• Schutz vor Zutritt und Blendwirkung durch elektrisch überwachte Leichtbau-Schutzeinhausung
• Sicherheitstechnik mit Monitoring Unit (RMU)

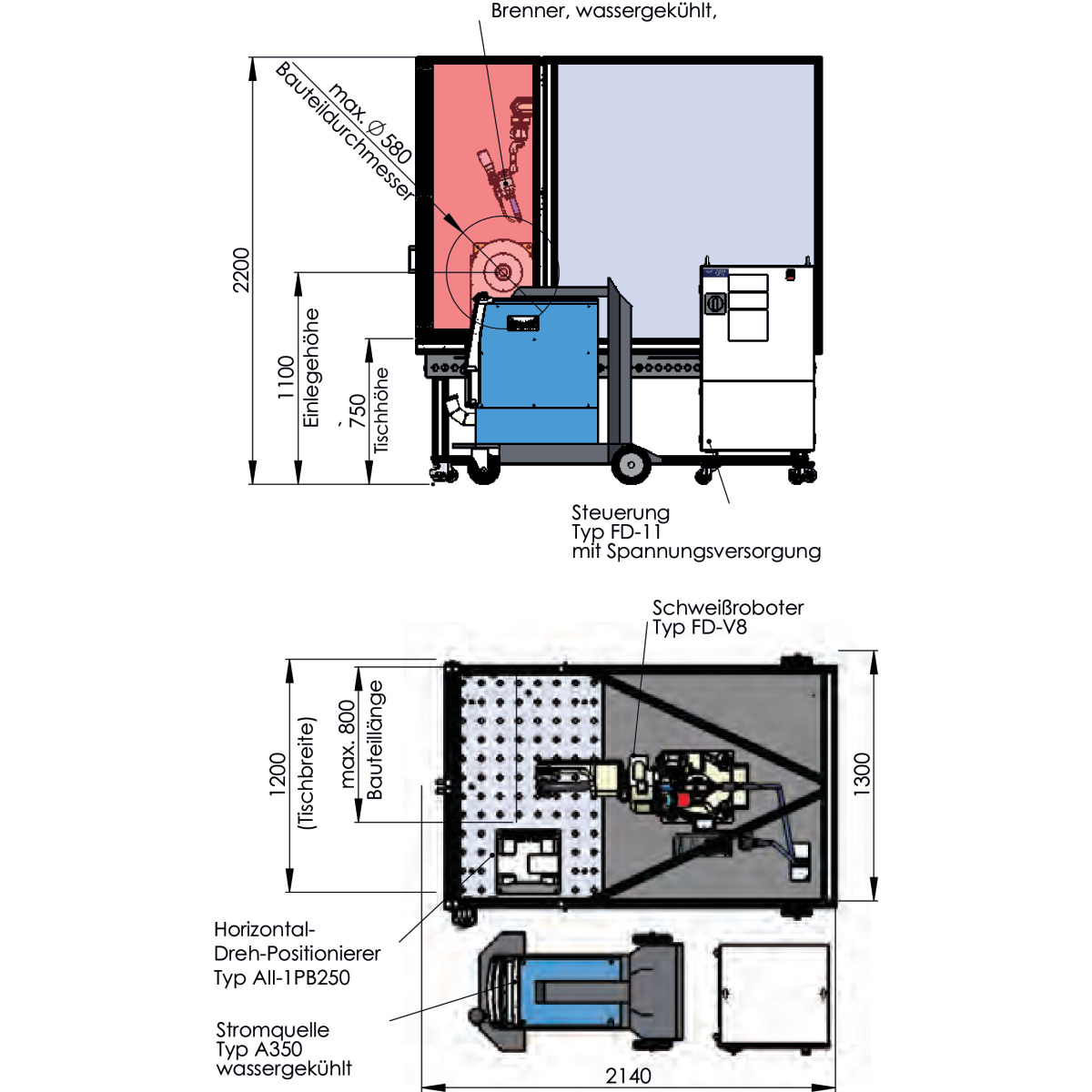

• Abmessungen und Gewichte
• Länge (Produkt) ca. 2140 mm
• Abmessungen und Gewichte
• Breite/Tiefe (Produkt) ca. 1380 mm
• Abmessungen und Gewichte
• Höhe (Produkt) ca. 2200 mm
• Abmessungen und Gewichte
• Gewicht (Netto) ca. 1350 kg
• Ausstattung
• Kühlung Wasser
• Ausstattung

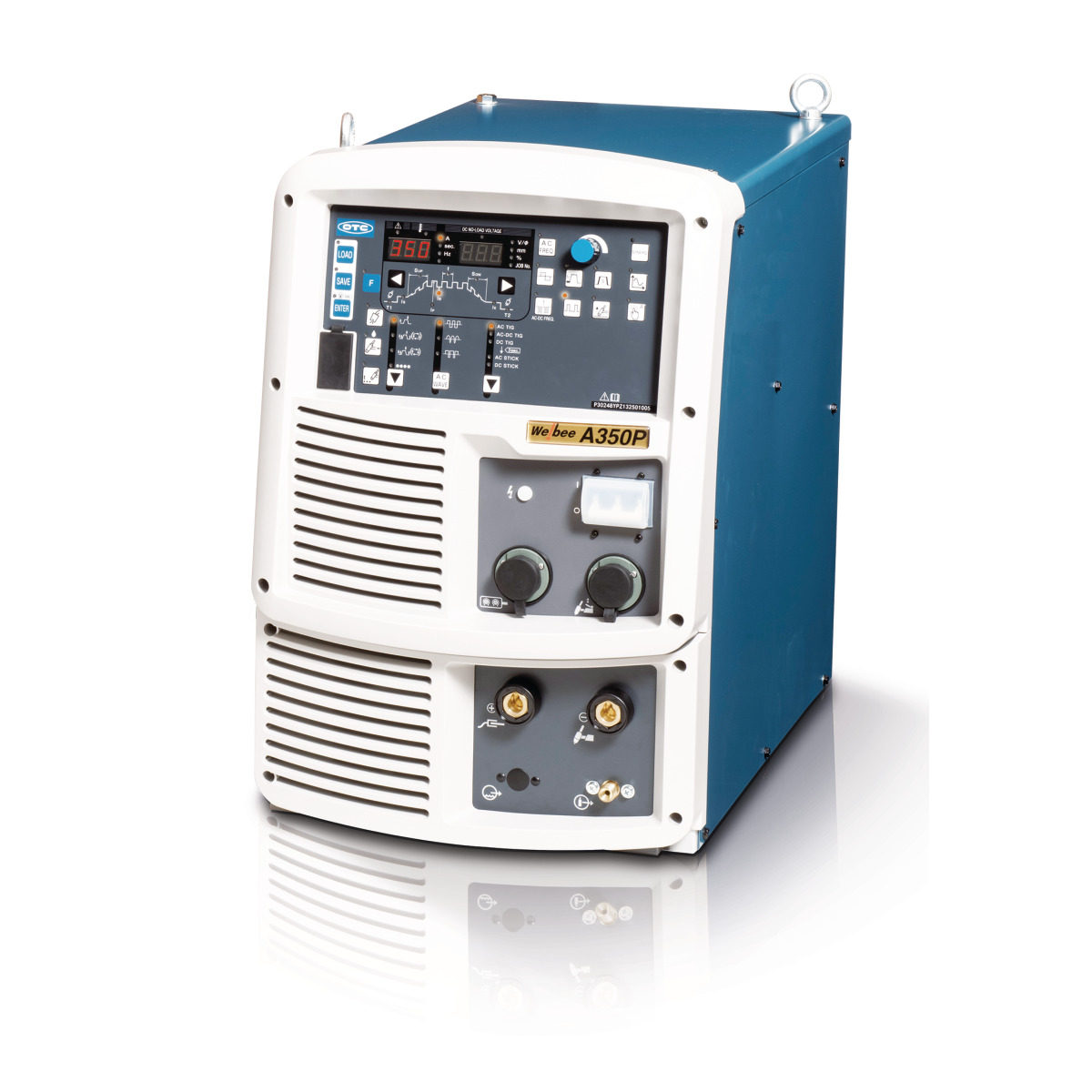

• Schweißgerät Welbee A350P (wassergekühlte Inverter-Puls-Stromquelle)
• Ausstattung
• Brenner Binzel Roboterschweißbrenner mit 3D-Zwangsabschaltung
• Ausstattung
• Schweißroboter Sechsachsiger Roboter FD-V8 für maximale Flexibilität
• Ausstattung
• Schweißtisch 2000 x 1200 mm, 3D-Schweißtisch mit intelligenten Systemrastern zum Spannen und Positionieren von Werkstücken
• Ausstattung
• Positionierer Horizontal-Dreh-Positionierer A2-1PB250 inkl. Synchromotion-Software und Integration in die Easy Teach Steuerung
• Einstellbereich
• Einstellbereich WIG AC 2 – 350 A
• Einstellbereich
• Einstellbereich WIG DC 5 – 350 A
• Einschaltdauer
• Einschaltdauer bei max. Strom 40°C WIG 30 %
• Einschaltdauer
• Strom bei ED 100% 40°C WIG AC 270 A
• Einschaltdauer
• Strom bei ED 100% 40°C WIG DC 300 A
• Elektrische Daten
• Anschlussspannung 400 V
• Elektrische Daten
• Netzfrequenz 50 Hz
• Elektrische Daten
• Stromaufnahme WIG AC 18,5 A
• Elektrische Daten
• Stromaufnahme WIG DC 19 A
• Gerätedaten
• Pulsfrequenz 0,1 – 999 Hz
• Gerätedaten
• Zündung Hochfrequenz
• Grundfunktionen
• Verfahren
  • 141
• Grundfunktionen
• Blechdicken
  • 0,5 – 15 mm
• Grundfunktionen
• Grundwerkstoffe
  • DIN-CEN ISO/TR 15608
• Grundfunktionen
• Typische Anwendungen
  • Anlagenbau
  • Serienfertigung
  • Rohrleitungsbau
• Normen und Zulassungen
• Norm 2006/42/EG
• Leistungsaufnahme
• Leistungsaufnahme WIG 12,2 kVA
• Leistungsaufnahme
• Wirkungsgrad 81,3 %
• Elektrischer Anschluss
• Positive Netzspannungstoleranz 15 %
• Elektrischer Anschluss
• Negative Netzspannungstoleranz 15 %
• Elektrischer Anschluss
• Leerlaufspannung 74 V
• Elektrischer Anschluss
• Anschlusskabellänge 5 m
• Elektrischer Anschluss
• Leistungsaufnahme im Leerlauf 46,5 W

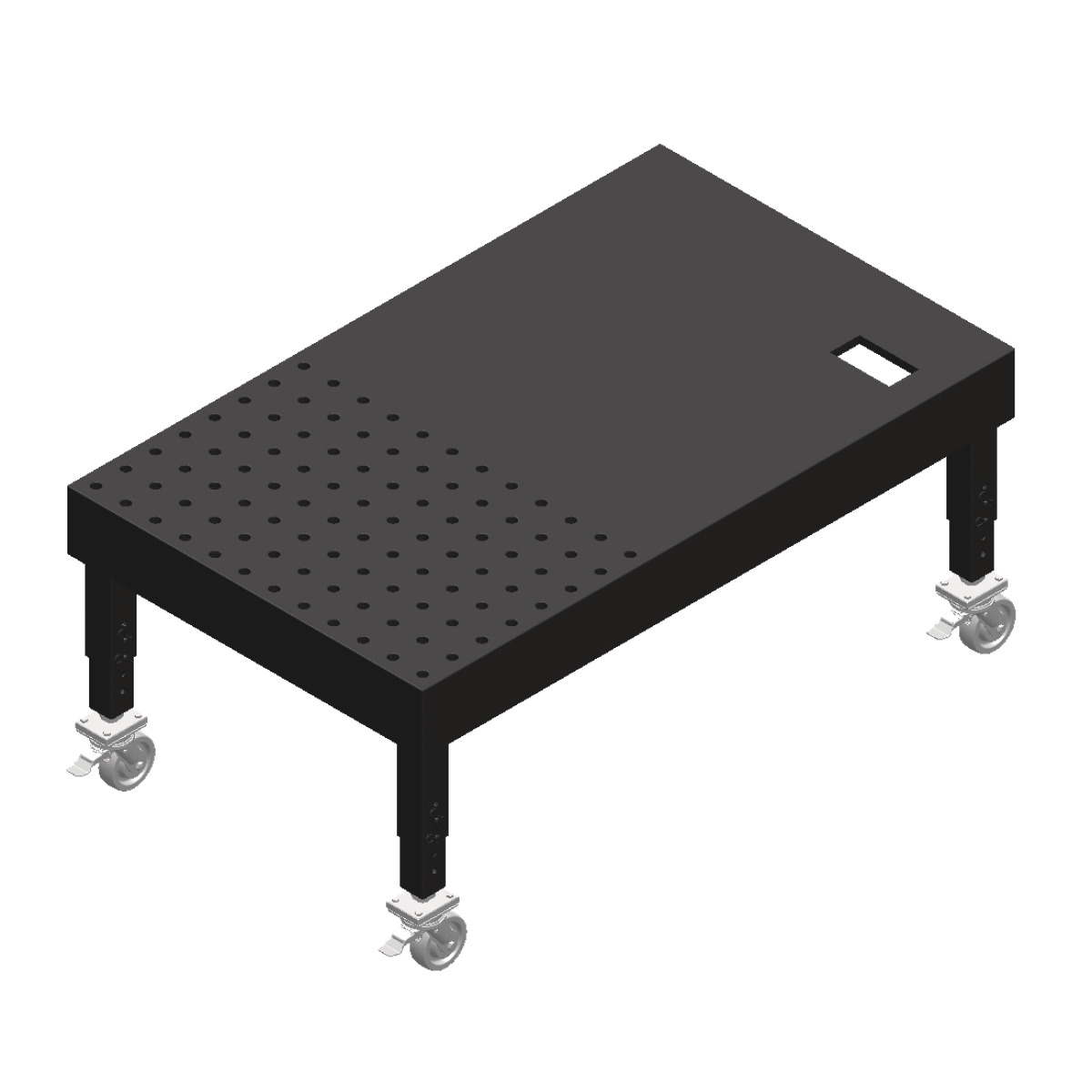

• Schweißtisch
• Schweißtisch Länge 2000 mm
• Schweißtisch
• Schweißtisch Breite 1200 mm
• Schweißtisch
• Schweißtisch Traglast ca. 1000 kg
• Schweißtisch
• Schweißtisch Bohrungsdurchmesser 28 mm
• Schweißtisch
• Schweißtisch Bohrungsabstand 100 mm
• Schweißtisch
• Tischplatte Material Stahl S355J2+N, Plasmanitriert und BAR-beschichtet
• Schweißtisch
• Tischplatte Grundhärte ca. 165 – 220 Vickers
• Schweißtisch
• Tischplatte Oberflächenhärte ca. 450 – 750 Vickers

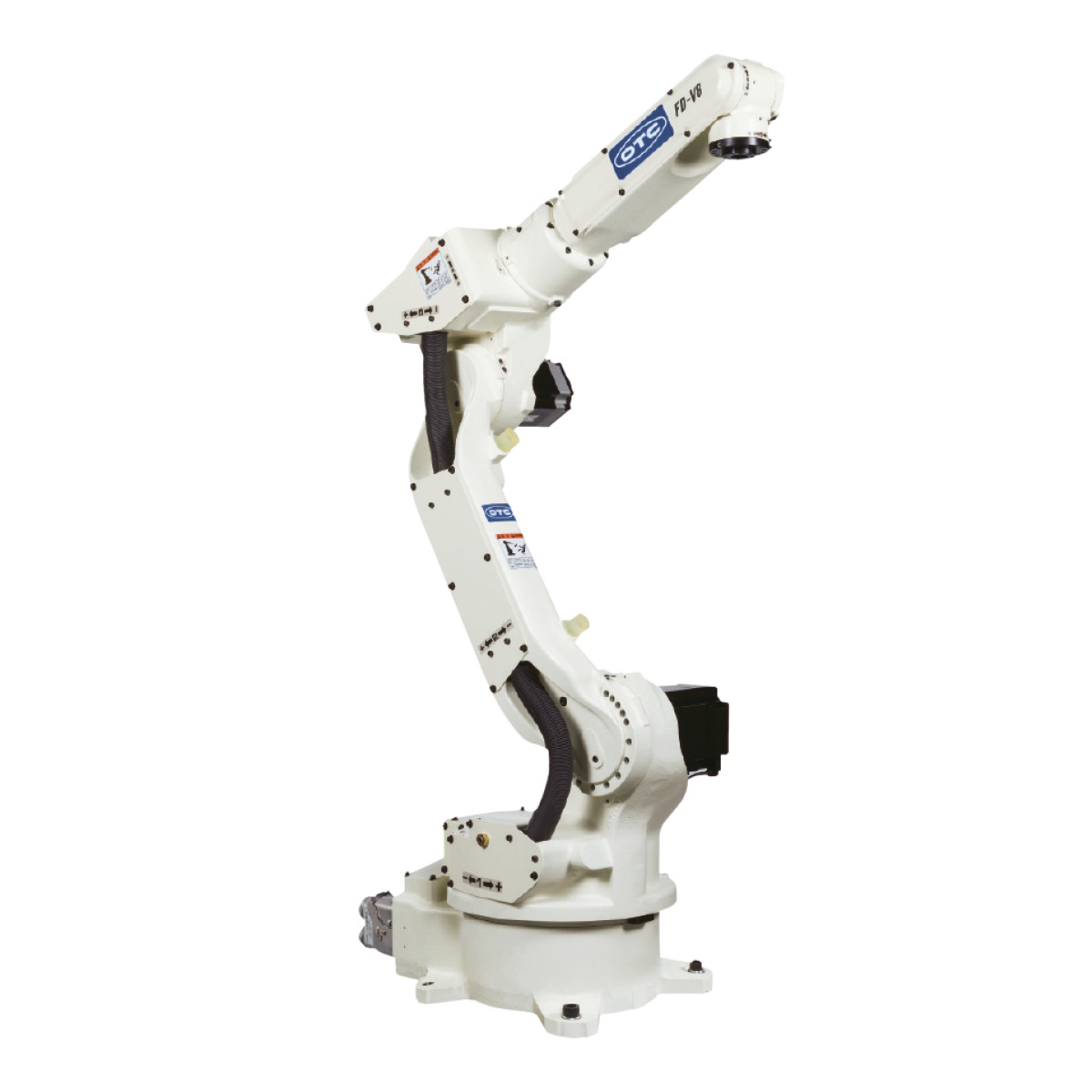

• Schweißroboter
• Schweißroboter Typ FD-V8
• Schweißroboter
• Schweißroboter Kinematik vertikal artikulierter Roboter
• Schweißroboter
• Schweißroboter Anzahl der Achsen 6
• Schweißroboter
• Schweißroboter Arbeitsbereich max. 1437 mm
• Schweißroboter
• Schweißroboter maximale Traglast 8 kg
• Schweißroboter
• Schweißroboter maximale Traglast Oberarm 10 kg
• Schweißroboter
• Schweißroboter Wiederholgenauigkeit ± 0,08 mm
• Schweißroboter
• Schweißroboter Antriebssystem AC Servo Motor
• Schweißroboter
• Schweißroboter Umgebungstemperatur 0 – 45 °C
• Schweißroboter
• Schweißroboter Luftfeuchte 20 – 80 %
• Schweißroboter
• Schweißroboter Gewicht 140 kg

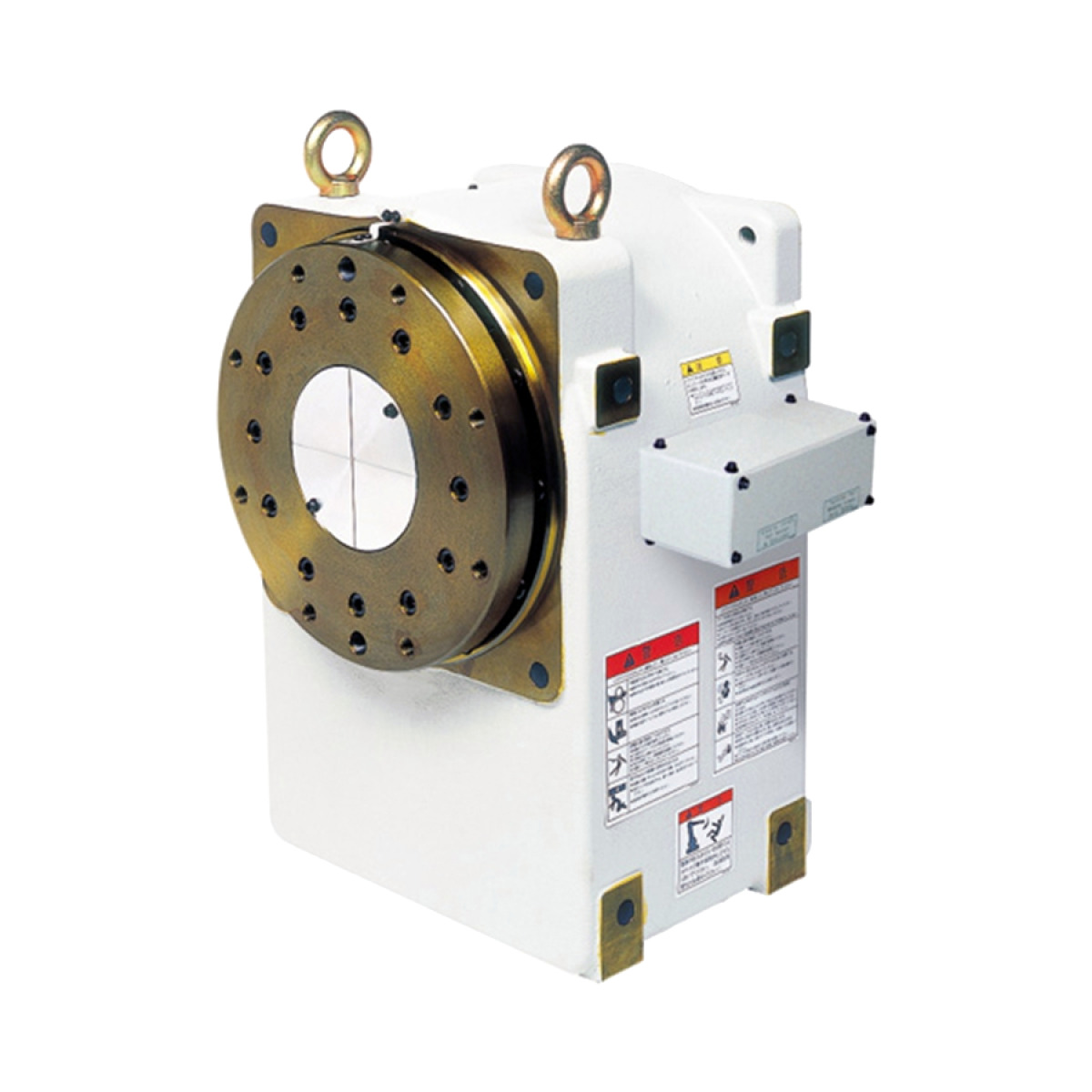

• Horizontal-Dreh-Positionierer
• Horizontal-Dreh-Positionierer maximale Traglast 250 kg
• Horizontal-Dreh-Positionierer
• Horizontal-Dreh-Positionierer Drehgeschwindigkeit 26 °/s
• Horizontal-Dreh-Positionierer
• Horizontal-Dreh-Positionierer Drehmoment 205 Nm
• Horizontal-Dreh-Positionierer
• Horizontal-Dreh-Positionierer Wiederholgenauigkeit ± 0,1 mm
• Horizontal-Dreh-Positionierer
• Horizontal-Dreh-Positionierer Gewicht 110 kg
• Schweißbrenner
• Schweißbrenner Kühlung Flüssigkeit
