MIG/MAG-Schweißroboterstation [Schweisskraft]

Produktbeschreibung:

01.02 FD-B6 Welbee P500L wassergekühlt, Option 01

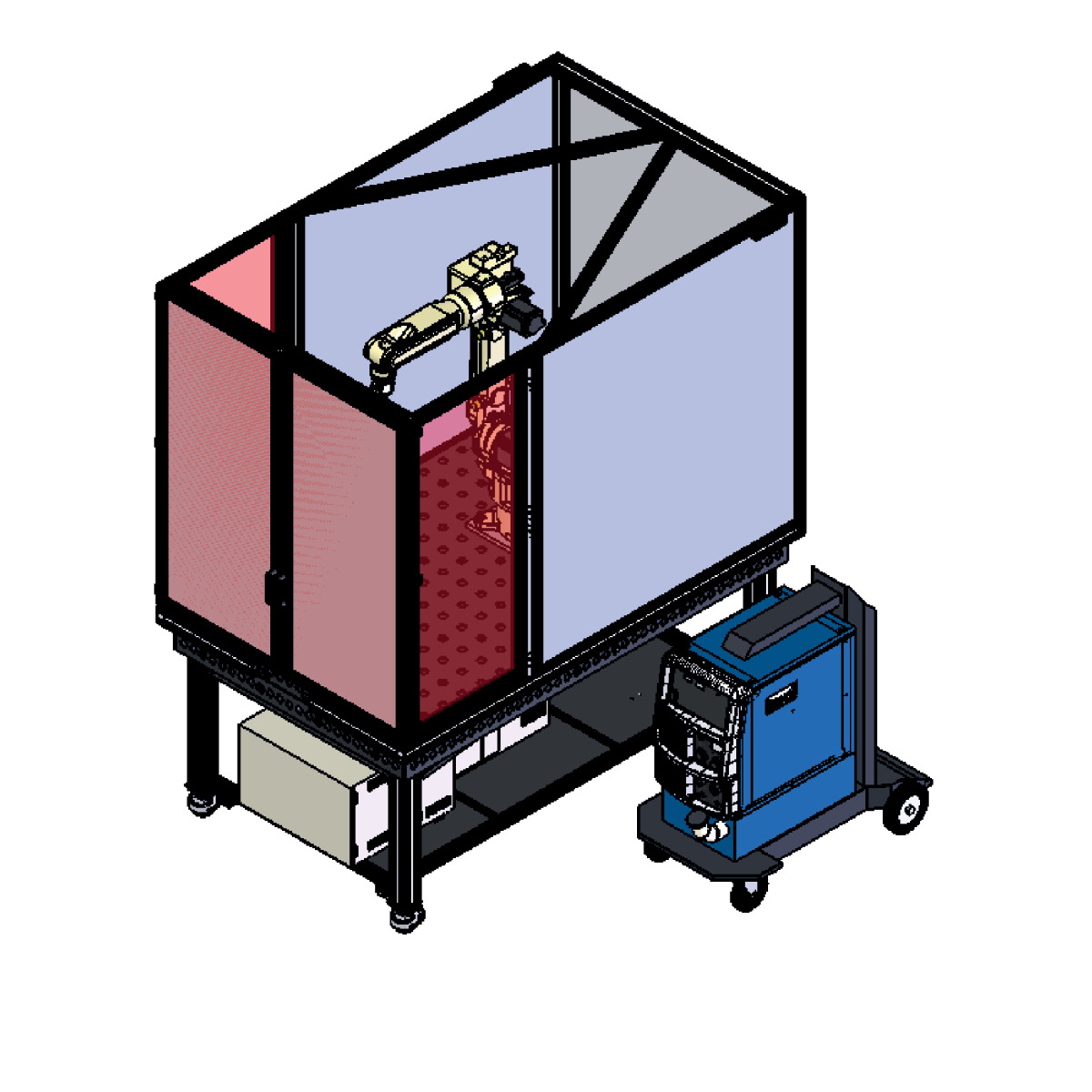

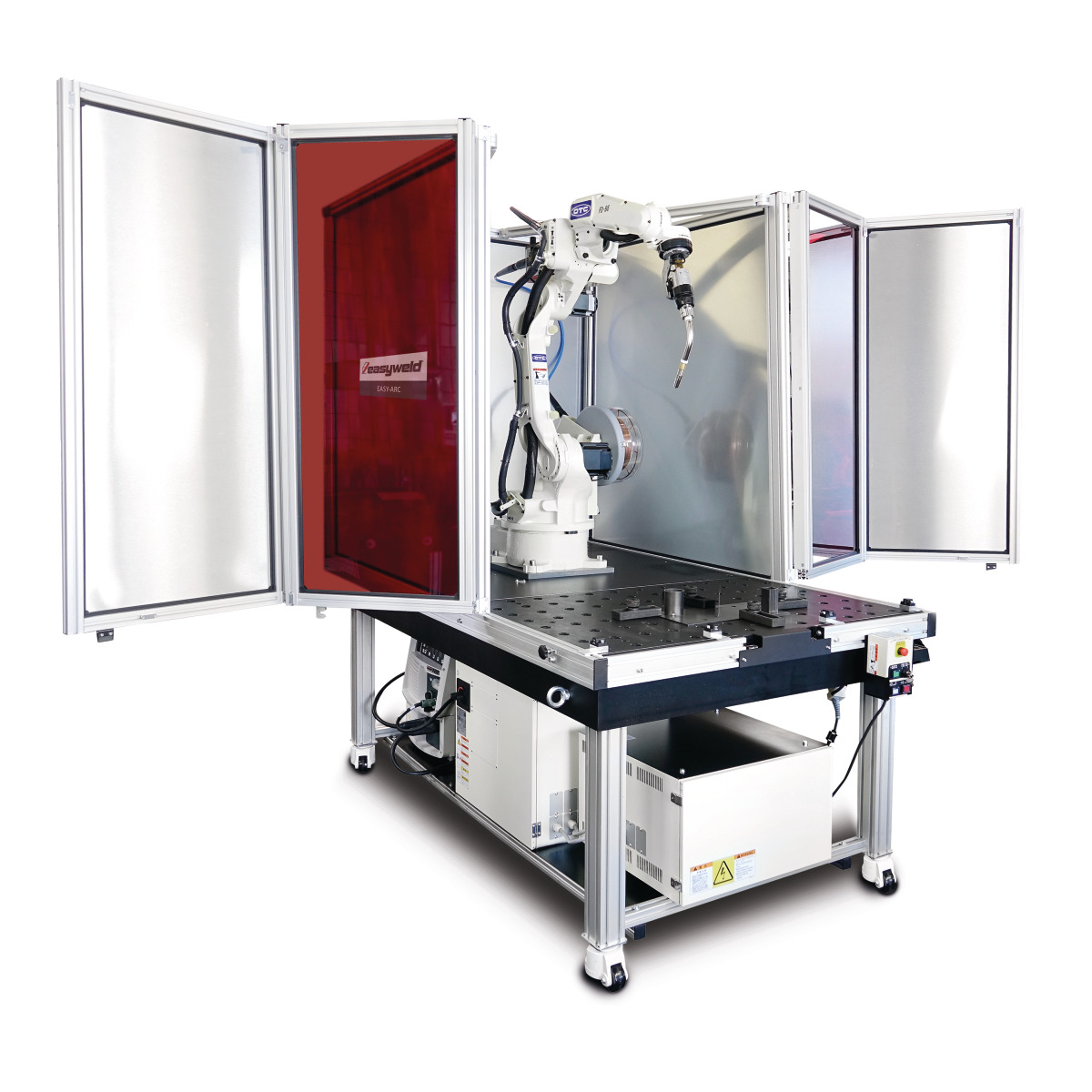

Die mobile Schweißzelle für den Handwerksbetrieb: Einfach, günstig, sicher

Mangel an Fachkräften? Optimierte Fertigung! Fertigungskosten unter Druck?
Der EASY-ARC Schweißroboter ist die Antwort

Kompakt, mobil und schnell einsatzbereit

• Günstig in der Anschaffung
• Fertig montiert und dokumentiert
• Platzsparend und flexibel

Zeitsparende Bedienung

• Einfaches Erstellen des Schweißprogramms über die OTC Easy Teach Steuerung
• Keine aufwendige Schulung notwendig

Stabiler, präziser Schweißroboter

• Körperliche Entlastung der Mitarbeiter
• Optimierte, gleichbleibende Schweißqualität

Sichere Bedienung

• Schutz vor Zutritt und Blendwirkung durch elektrisch überwachte Leichtbau-Schutzeinhausung
• Sicherheitstechnik mit Monitoring Unit (RMU)

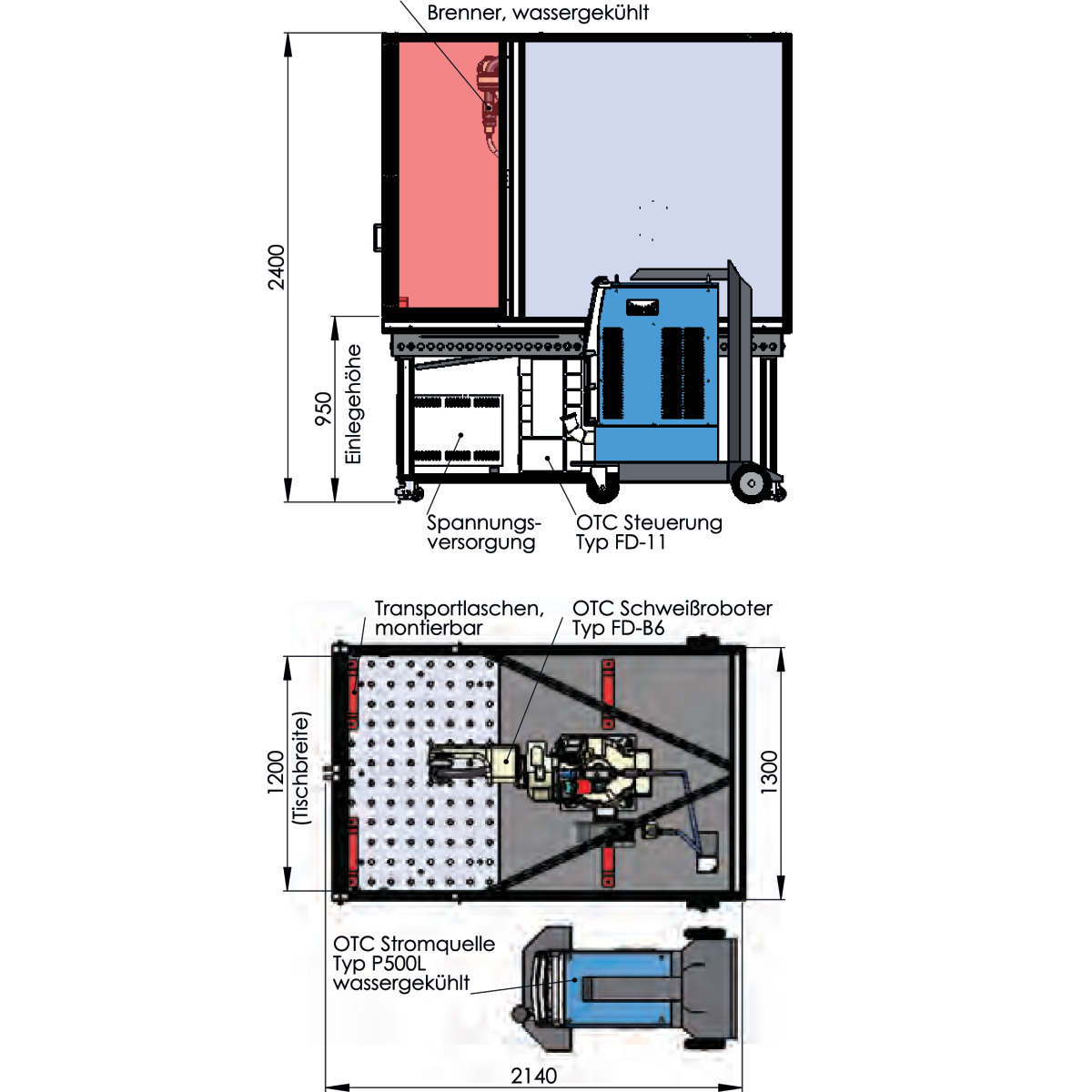

• Abmessungen und Gewichte
• Länge (Produkt) ca. 2140 mm
• Abmessungen und Gewichte
• Breite/Tiefe (Produkt) ca. 1380 mm
• Abmessungen und Gewichte
• Höhe (Produkt) ca. 2400 mm
• Abmessungen und Gewichte
• Gewicht (Netto) ca. 1250 kg
• Abmessungen und Gewichte
• Stromquelle Gewicht 80 kg
• Abmessungen und Gewichte
• Stromquelle Länge 710 mm
• Abmessungen und Gewichte
• Stromquelle Breite 395 mm
• Abmessungen und Gewichte
• Stromquelle Höhe 762 mm
• Ausstattung
• Kühlung Wasser
• Ausstattung

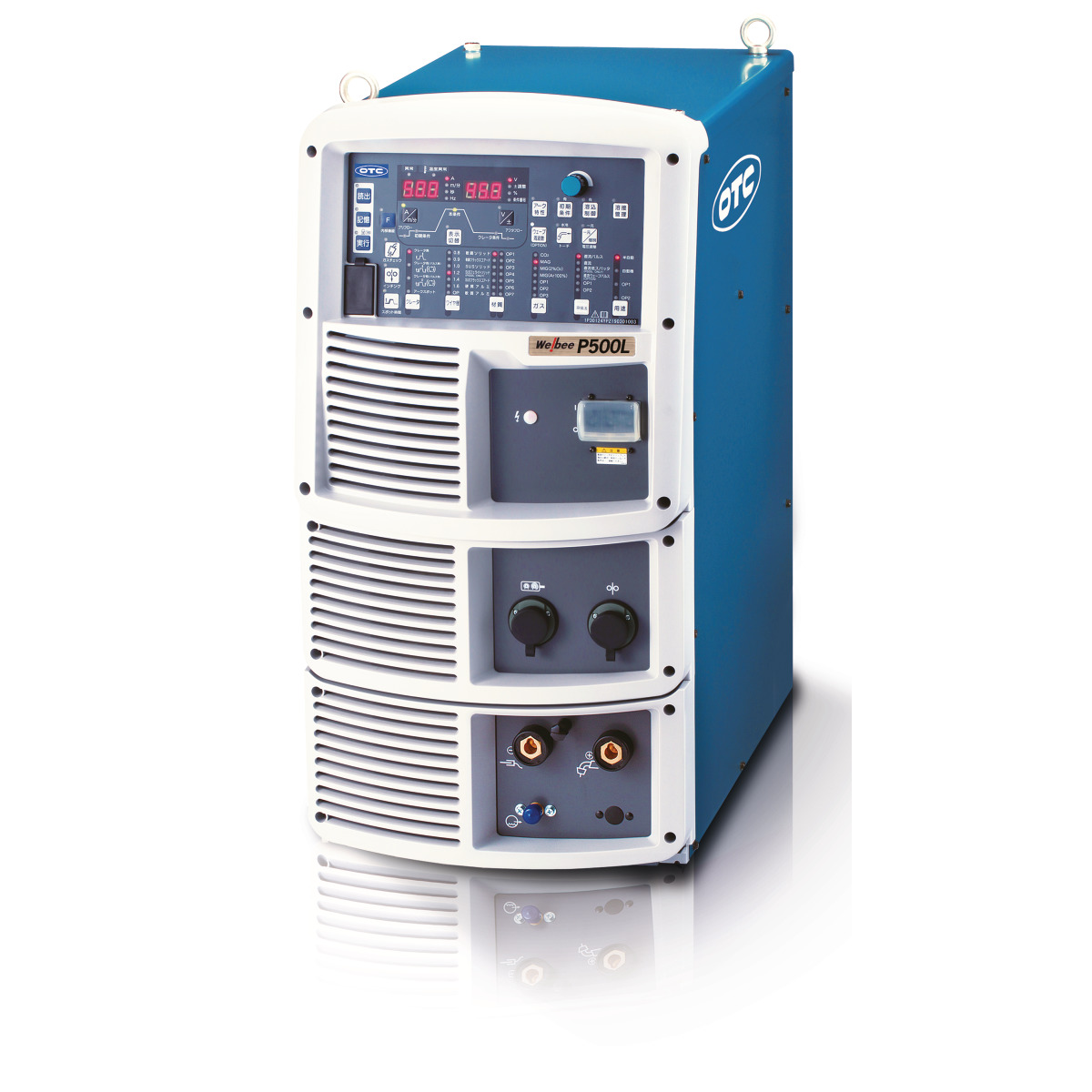

• Schweißgerät Welbee P500L (wassergekühlte Inverter-Puls- Stromquelle)
• Ausstattung
• Brenner RTW5000H, Roboterschweißbrenner mit Zwangsabschaltung
• Ausstattung
• Schweißroboter Sechsachsiger Roboter FD-B6 mit integrierter Leitungsführung für optimale Zugänglichkeit
• Ausstattung
• Schweißtisch 2000 x 1200 mm, 3D-Schweißtisch mit intelligenten Systemrastern zum Spannen und Positionieren von Werkstücken
• Einstellbereich
• Einstellbereich MIG/MAG 20 - 500 A
• Einstellbereich
• Schaltstufen stufenlos verstellbar
• Einschaltdauer
• Einschaltdauer bei max. Strom 40°C 50 %
• Einschaltdauer
• Strom bei ED 60% 40°C 500 A
• Einschaltdauer
• Strom bei ED 100% 40 °C 410 A
• Elektrische Daten
• Anschlussspannung 400 V
• Elektrische Daten
• Netzfrequenz 50 Hz
• Gerätedaten
• Volumen Gasflasche max. 50 l
• Grundfunktionen
• Verfahren
  • 131/135
• Grundfunktionen
• Blechdicken
  • 1 – 15
  mm
• Grundfunktionen
• Grundwerkstoffe
  • DIN-CEN ISO/TR 15608
• Grundfunktionen
• Typische Anwendungen
  • Anlagenbau, Serienfertigung, Rohrleitungsbau
• Normen und Zulassungen
• Norm 2006/42/EG
• Drahtvorschub
• schweißbare Drähte Stahl DIN EN ISO 14341-A
• Drahtvorschub
• schweißbare Drähte Edelstahl DIN EN ISO 14343-A
• Drahtvorschub
• schweißbare Drähte Aluminium DIN EN ISO 18273
• Drahtvorschub
• schweißbare Drähte CuSi DIN EN ISO 24373
• Drahtvorschub
• schweißbare Drähte Fülldraht DIN EN ISO 17632-A
• Drahtvorschub
• Drahtvorschubeinheit 4 Rollen
• Drahtvorschub
• Drahtvorschubgeschwindigkeit 0 - 22 m/min
• Drahtvorschub
• Drahtvorschubrollen angetrieben 2 Rolls
• Leistungsaufnahme
• Leistungsaufnahme MIG/MAG 25 kVA
• Leistungsaufnahme
• Wirkungsgrad 85,2 %
• Elektrischer Anschluss
• Positive Netzspannungstoleranz 15 %
• Elektrischer Anschluss
• Negative Netzspannungstoleranz 15 %
• Elektrischer Anschluss
• Leerlaufspannung 74 V
• Elektrischer Anschluss
• Anschlusskabellänge 5 m
• Elektrischer Anschluss
• Stromaufnahme 22,9 kVA
• Elektrischer Anschluss
• Leistungsaufnahme im Leerlauf 44 W
• Kühlung
• Kühlart AF
• Kühlung
• Wassertank Volumen 5 l

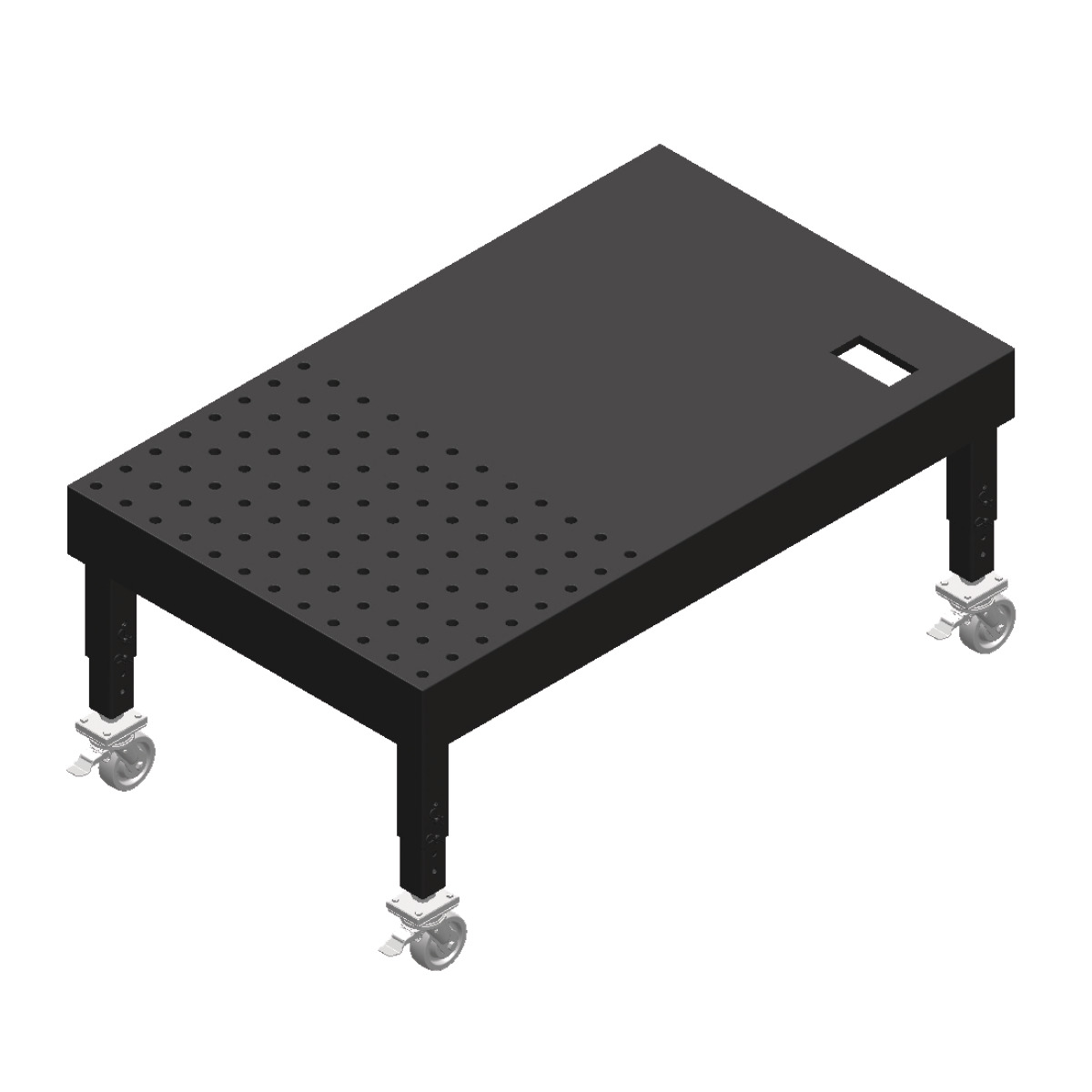

• Schweißtisch
• Schweißtisch Länge 2000 mm
• Schweißtisch
• Schweißtisch Breite 1200 mm
• Schweißtisch
• Schweißtisch Traglast ca. 1000 kg
• Schweißtisch
• Schweißtisch Bohrungsdurchmesser 28 mm
• Schweißtisch
• Schweißtisch Bohrungsabstand 100 mm
• Schweißtisch
• Tischplatte Material Stahl S355J2+N, Plasmanitriert und BAR-beschichtet
• Schweißtisch
• Tischplatte Grundhärte ca. 165 - 220 Vickers
• Schweißtisch
• Tischplatte Oberflächenhärte ca. 450 - 750 Vickers

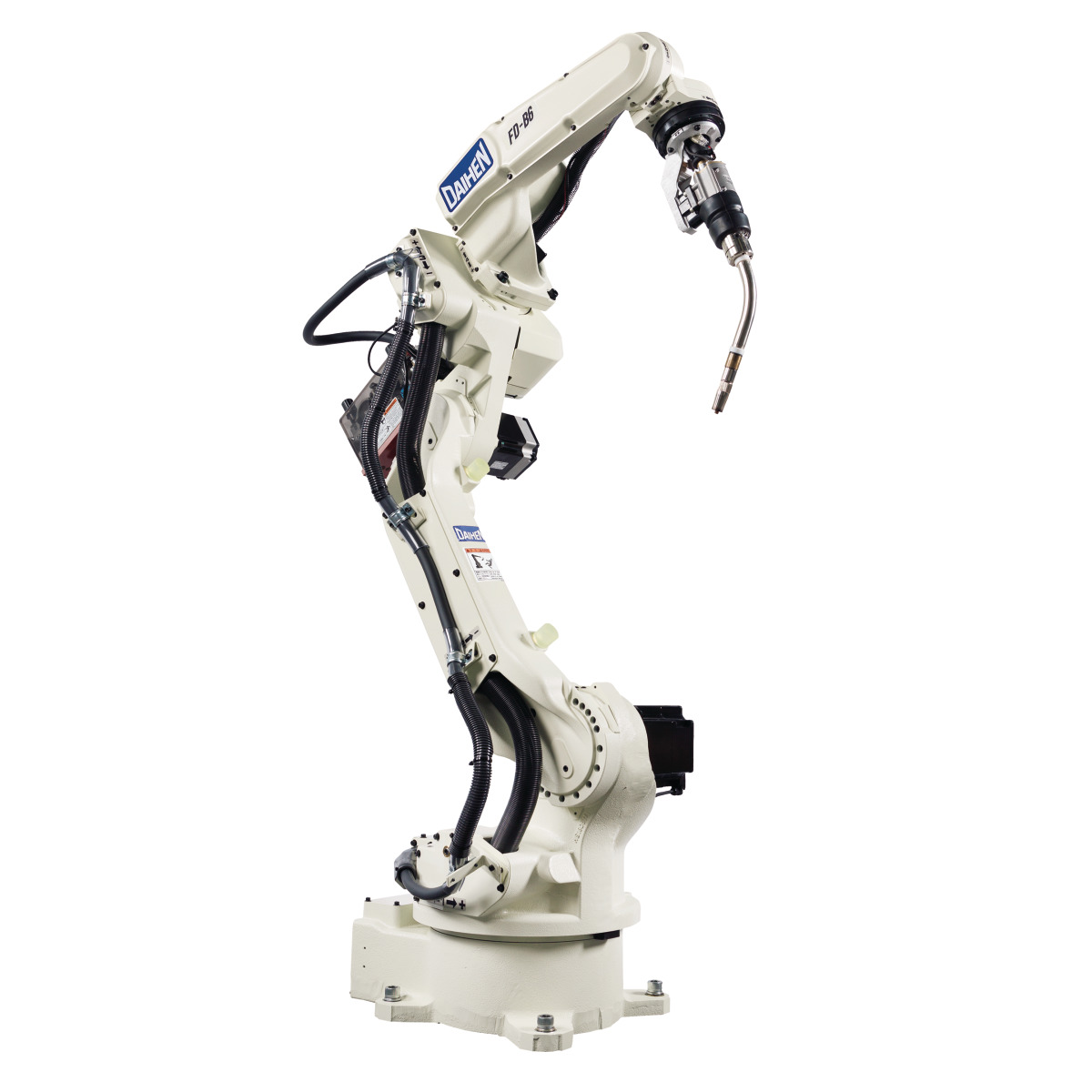

• Schweißroboter
• Schweißroboter Typ FD-B6
• Schweißroboter
• Schweißroboter Kinematik vertikal artikulierter Roboter
• Schweißroboter
• Schweißroboter Anzahl der Achsen 6
• Schweißroboter
• Schweißroboter Arbeitsbereich max. 1445 mm
• Schweißroboter
• Schweißroboter maximale Traglast 6 kg
• Schweißroboter
• Schweißroboter maximale Traglast Oberarm 10 kg
• Schweißroboter
• Schweißroboter Wiederholgenauigkeit ± 0,08 mm
• Schweißroboter
• Schweißroboter Antriebssystem AC Servo Motor
• Schweißroboter
• Schweißroboter Umgebungstemperatur 0 - 45 °C
• Schweißroboter
• Schweißroboter Luftfeuchte 20 - 80 %
• Schweißroboter
• Schweißroboter Gewicht 145 kg

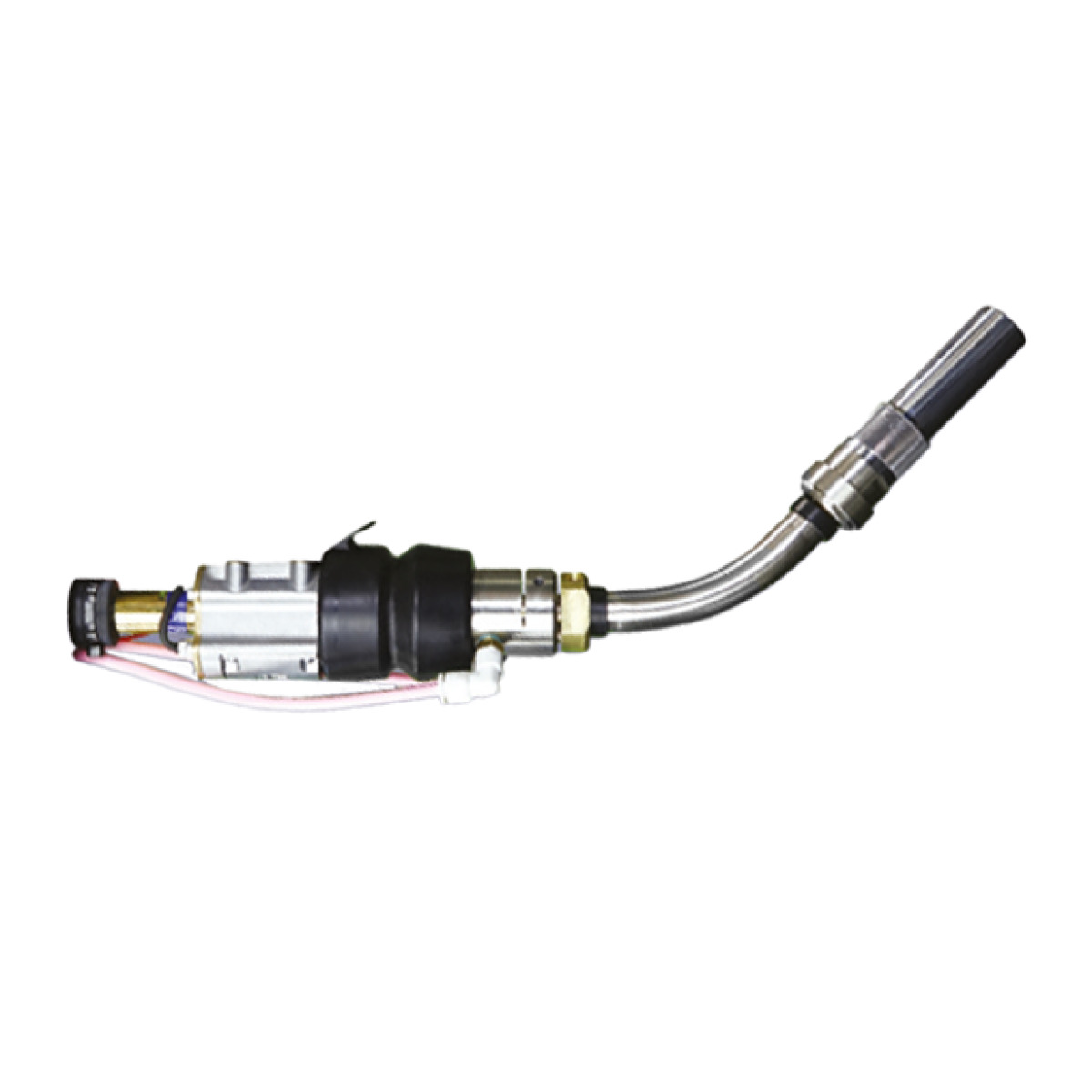

• Schweißbrenner
• Schweißbrenner Kühlung Wasser
• Schweißbrenner
• Brennerhals 45 °
• Schweißbrenner
• Schweißbrenner Erstausrüstung Stromdüse Stahl 1,2 mm
• Schweißbrenner
• Schweißbrenner maximale Belastung 500 A
• Schweißbrenner
• Schweißbrenner Kollisionsschutz B-Typ integriert
