Leit- und Zugspindeldrehmaschine OPTIturn TH 4215D [Optimum]

Produktbeschreibung:

OPTIturn TH 4215D - Leit- und Zugspindeldrehmaschine, mit ausgereifter Technik, Unterbau und Maschinenbett aus Meehanite-Guss in einem Stück gegossen, ausgesprochen präzise und standfest

Präzise Maschine mit digitaler Positionsanzeige DPA 31Plus - ausgereifte Technik, komplette Ausstattung, leicht bedienbar

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 6
• Leitspindelabdeckung
• Präzise gearbeiteter Schlitten
• Alle Führungen durch Keilleisten nachstellbar
• Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
• Zweikanalige Sicherheitselektronik
• Zentralschmierung im Bettschlitten
• Verstellbereich Oberschlitten ± 90°
• Hauptspindel im Ölbad laufend
• Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Alle metrischen Steigungen im Bereich von 0,2 bis 14 mm/U und alle Zollgewinde im Bereich von 72 - 2 Gewindegange pro Zoll ohne Austausch der Wechselräder durch Schalthebel im Bedienfeld einstellbar
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
• Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z-Achse
• Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
• Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
• Unterbau und Maschinenbett aus Meehanite-Guss in einem Stück gegossen
• Not-Halt Einrichtung mit Fußbetätigung
• Vierfach-Stahlhalter

• Abmessungen und Gewichte
• Länge (Produkt) ca. 2440 mm
• Abmessungen und Gewichte
• Breite/Tiefe (Produkt) ca. 915 mm
• Abmessungen und Gewichte
• Höhe (Produkt) ca. 1375 mm
• Abmessungen und Gewichte
• Gewicht (Netto) ca. 1340 kg
• Arbeitsbereiche
• Spitzenhöhe 210 mm
• Arbeitsbereiche
• Spitzenweite 1500 mm
• Arbeitsbereiche
• Umlaufdurchmesser über Maschinenbett 420 mm
• Arbeitsbereiche
• Umlaufdurchmesser in der Bettbrücke 590 mm
• Arbeitsbereiche
• Umlaufdurchmesser über Planschlitten 250 mm
• Arbeitsbereiche
• Drehlänge in der Bettbrücke 260 mm
• Arbeitsbereiche
• Bettbreite 250 mm
• Ausstattung
• Digitale Positionsanzeige DPA 31 Plus
• Drehzahlbereich
• Anzahl der Drehzahlbereiche 16
• Drehzahlbereich
• Drehzahlbereich 45 – 1800 min-1
• Elektrische Daten
• Abgabeleistung (Motorleistung) 4,5 kW
• Elektrische Daten
• Anschlussspannung 400 V
• Elektrische Daten
• Netzfrequenz 50 Hz
• Elektrische Daten
• Gesamt Anschlusswert 4,6 kW
• Kühlschmiermittelsystem
• Kühlschmiermittelsystem Leistung Kühlmittelpumpe 100 W
• Spindel

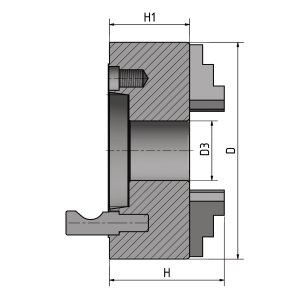

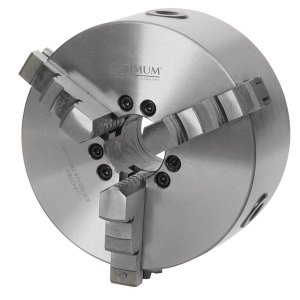

• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 6
• Spindel
• Spindelbohrung 52 mm
• Spindel
• Stahlhalter Aufnahmehöhe max. 20 mm
• Spindel
• Spindelkonus MK 6
• Reitstock
• Reitstockaufnahme MK 4
• Reitstock
• Reitstock Pinolenhub 120 mm
• Reitstock
• Reitstock Pinolendurchmesser 50 mm
• Steigungen
• Steigung Metrisch 0,2 – 14 mm/U
• Steigungen
• Anzahl der Steigungen Metrisch 39
• Steigungen
• Steigung Zoll 72 – 2 Gg/1"
• Steigungen
• Anzahl der Steigungen Zoll 45
• Steigungen
• Steigung Diametral Pitch 8 – 44
• Steigungen
• Anzahl der Steigungen Diametral Pitch 21
• Steigungen
• Steigung Modulgewinde 0,3 – 3,5 mm/U
• Steigungen
• Anzahl der Steigungen Modulgewinde 18
• Verfahrweg
• Verfahrweg Oberschlitten 140 mm
• Verfahrweg
• Verfahrweg Planschlitten 230 mm
• Verfahrweg
• Verfahrweg Bettschlitten 1280 mm
• Vorschub
• Vorschubbereich längs 0,05 – 1,7 mm/U
• Vorschub
• Anzahl der Vorschübe längs 17
• Vorschub
• Vorschubbereich plan 0,025 – 0,85 mm/U
• Vorschub
• Anzahl der Vorschübe plan 17

• Feststehende Lünette Durchlass Ø 15 - 145 mm
• Mitlaufende Lünette Durchlass Ø 10 - 75 mm
• LED-Maschinenleuchte
• Reduzierhülse MK 6 / MK 4
• Feste Zentrierspitze MK 4
• Wechselräder-Satz
• Positionsanschlag mit Feineinstellung
• Maschinenerstbefüllung mit Qualitätsöl
• Bedienwerkzeug

• Vierfach-Stahlhalter max. 20 mm

• Schnellwechsel-Stahlhalter 5-B
• Stahlhalter 25 x 120 Typ D für Vierkantmeißel
