Tischfräse minimax tw 55 es M 3 UP [Holzkraft]

Professionelle Handwerkermaschine mit motorischer Höhen- und Neigungsverstellung der Frässpindel, vier Geschwindigkeiten und elektronischer Steuerung

Stabile Stahl-Graugusskonstruktion
Eloxierter Alu-Formatschiebeschlitten
Großdimensioniertes Fräsaggregat aus Grauguss, schwenkbar bis -45° nach hinten
Vier Fräsgeschwindigkeiten von 3500 bis 10000 min¯¹
Rechts-Linkslauf serienmäßig
Anzeige Höhe und Neigung 1/10 mm genau
Schneller und problemloser Geschwindigkeitswechsel über Exzenterspannung
Solider und präziser Graugusstisch, spannungsfrei und nachgeglüht für dauerhafte Präzision
Leistungsstarker 5,0 kW Industriemotor
Bogenfräshaube im Lieferumfang

Eloxierter Alu-Formatschiebeschlitten
Großdimensioniertes Fräsaggregat aus Grauguss, schwenkbar bis -45° nach hinten
Vier Fräsgeschwindigkeiten von 3500 bis 10000 min¯¹
Rechts-Linkslauf serienmäßig
Anzeige Höhe und Neigung 1/10 mm genau
Leistungsstarker 5,0 kW Industriemotor

Abmessungen und Gewichte
Länge (Produkt) ca.
1200
mm
Abmessungen und Gewichte
Breite/Tiefe (Produkt) ca.
1400
mm
Abmessungen und Gewichte
Gewicht (Netto) ca.
510
kg
Anschluss Absaugung
Absaugstutzendurchmesser
2 x 120
mm
Arbeitstisch
Arbeitstischlänge
1200
mm
Arbeitstisch
Arbeitstischbreite
530
mm
Arbeitstisch
Tischhöhe
900
mm
Arbeitstisch
Schiebeschlittenlänge
1200
mm
Arbeitstisch
Schiebeschlittenbreite
360
mm
Arbeitstisch
Schiebeschlittenhöhe
142
mm
Aufstellinformationen
Platzbedarf Länge
2800
mm
Aufstellinformationen
Platzbedarf Breite/Tiefe
2120
mm
Aufstellinformationen
Erläuterung Platzbedarf
Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
Aufstellinformationen
Maschinenkörper Länge
1200
mm
Aufstellinformationen
Maschinenkörper Breite/Tiefe
846
mm
Aufstellinformationen
Arbeitsbereich Länge
1600
mm
Aufstellinformationen
Arbeitsbereich Breite/Tiefe
2300
mm
Aufstellinformationen
Erläuterung Arbeitsbereich
Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Ausstattung
Aluminium-Schiebeschlitten
?
Ausstattung
Fräsanschlag
FLEX ONE: schwere Profi-Ausführung, automatische Verstellung des gesamten Fräsanschlags je nach Werkzeugdurchmesser, manuelle Einstellung der Spanabnahme, Wegschwenkeinrichtung, Aluminiumanschlagbacken mit Verbindungsleisten
Ausstattung
Teleskop-Gehrungsanschlag
mit zwei Klappanschlägen
Ausstattung
Bogenfräs-Schutzhaube
?
Ausstattung
Exzenterspanner
?
Ausstattung
Griff am Schiebeschlitten
?
Ausstattung
Höhenverstellung der Spindel
motorisch
Ausstattung
Neigungsverstellung der Spindel
motorisch
Ausstattung
Steuerung
Ready 3: Programmierte Bewegung der Fräseinheit in zwei Achsen, Automatische Verstellung des gesamten Fräsanschlags je nach Werkzeugdurchmesser, Stufenlose Einstellung über Schalter oder automatisches Positioniersystem
Ausstattung
Position der Steuerelemente
Bedienpanel auf Augenhöhe, schwenkbar
Elektrische Daten
Anschlussspannung
400
V
Elektrische Daten
Phase(n)
3
Ph
Elektrische Daten
Stromart
AC
Elektrische Daten
Netzfrequenz
50
Hz
Elektrische Daten
Leistung Antriebsmotor
5,0
kW
Frässpindel
Spindelneigung
0 bis -45
°
Frässpindel
Nutzlänge der Spindel
125
mm
Frässpindel
Spindeldrehzahl(en)
3500/6000/8000/10000
min¯¹
Frässpindel
Frässpindel Drehzahlanzeige
Display der Steuerung
Frässpindel
Spindeldorndurchmesser
30
mm
Fräswerkzeugdurchmesser max.
Werkzeugdurchmesser max.
240
mm
Fräswerkzeugdurchmesser max.
Werkzeugdurchmesser max. absenkbar
230
mm
Fräswerkzeugdurchmesser max.
Werkzeugdurchmesser max. Profilfräsen
240
mm
Fräswerkzeugdurchmesser max.
Werkzeugdurchmesser max. Zapfenfräsen
320
mm

Professionelle Handwerkermaschine mit motorischer Höhen- und Neigungsverstellung der Frässpindel, vier Geschwindigkeiten und elektronischer Steuerung

Stabile Stahl-Graugusskonstruktion
Eloxierter Alu-Formatschiebeschlitten
Großdimensioniertes Fräsaggregat aus Grauguss, schwenkbar bis -45° nach hinten
Vier Fräsgeschwindigkeiten von 3500 bis 10000 min¯¹
Rechts-Linkslauf serienmäßig
Anzeige Höhe und Neigung 1/10 mm genau
Schneller und problemloser Geschwindigkeitswechsel über Exzenterspannung
Solider und präziser Graugusstisch, spannungsfrei und nachgeglüht für dauerhafte Präzision
Leistungsstarker 5,0 kW Industriemotor
Bogenfräshaube im Lieferumfang

Eloxierter Alu-Formatschiebeschlitten
Großdimensioniertes Fräsaggregat aus Grauguss, schwenkbar bis -45° nach hinten
Vier Fräsgeschwindigkeiten von 3500 bis 10000 min¯¹
Rechts-Linkslauf serienmäßig
Anzeige Höhe und Neigung 1/10 mm genau
Leistungsstarker 5,0 kW Industriemotor

Abmessungen und Gewichte
Länge (Produkt) ca.
1200
mm
Abmessungen und Gewichte
Breite/Tiefe (Produkt) ca.
1400
mm
Abmessungen und Gewichte
Gewicht (Netto) ca.
510
kg
Anschluss Absaugung
Absaugstutzendurchmesser
2 x 120
mm
Arbeitstisch
Arbeitstischlänge
1200
mm
Arbeitstisch
Arbeitstischbreite
530
mm
Arbeitstisch
Tischhöhe
900
mm
Arbeitstisch
Schiebeschlittenlänge
1200
mm
Arbeitstisch
Schiebeschlittenbreite
360
mm
Arbeitstisch
Schiebeschlittenhöhe
142
mm
Aufstellinformationen
Platzbedarf Länge
2800
mm
Aufstellinformationen
Platzbedarf Breite/Tiefe
2120
mm
Aufstellinformationen
Erläuterung Platzbedarf
Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
Aufstellinformationen
Maschinenkörper Länge
1200
mm
Aufstellinformationen
Maschinenkörper Breite/Tiefe
846
mm
Aufstellinformationen
Arbeitsbereich Länge
1600
mm
Aufstellinformationen
Arbeitsbereich Breite/Tiefe
2300
mm
Aufstellinformationen
Erläuterung Arbeitsbereich
Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Ausstattung
Aluminium-Schiebeschlitten
?
Ausstattung
Fräsanschlag
FLEX ONE: schwere Profi-Ausführung, automatische Verstellung des gesamten Fräsanschlags je nach Werkzeugdurchmesser, manuelle Einstellung der Spanabnahme, Wegschwenkeinrichtung, Aluminiumanschlagbacken mit Verbindungsleisten
Ausstattung
Teleskop-Gehrungsanschlag
mit zwei Klappanschlägen
Ausstattung
Bogenfräs-Schutzhaube
?
Ausstattung
Exzenterspanner
?
Ausstattung
Griff am Schiebeschlitten
?
Ausstattung
Höhenverstellung der Spindel
motorisch
Ausstattung
Neigungsverstellung der Spindel
motorisch
Ausstattung
Steuerung
Ready 3: Programmierte Bewegung der Fräseinheit in zwei Achsen, Automatische Verstellung des gesamten Fräsanschlags je nach Werkzeugdurchmesser, Stufenlose Einstellung über Schalter oder automatisches Positioniersystem
Ausstattung
Position der Steuerelemente
Bedienpanel auf Augenhöhe, schwenkbar
Elektrische Daten
Anschlussspannung
400
V
Elektrische Daten
Phase(n)
3
Ph
Elektrische Daten
Stromart
AC
Elektrische Daten
Netzfrequenz
50
Hz
Elektrische Daten
Leistung Antriebsmotor
5,0
kW
Frässpindel
Spindelneigung
0 bis -45
°
Frässpindel
Nutzlänge der Spindel
125
mm
Frässpindel
Spindeldrehzahl(en)
3500/6000/8000/10000
min¯¹
Frässpindel
Frässpindel Drehzahlanzeige
Display der Steuerung
Frässpindel
Spindeldorndurchmesser
30
mm
Fräswerkzeugdurchmesser max.
Werkzeugdurchmesser max.
240
mm
Fräswerkzeugdurchmesser max.
Werkzeugdurchmesser max. absenkbar
230
mm
Fräswerkzeugdurchmesser max.
Werkzeugdurchmesser max. Profilfräsen
240
mm
Fräswerkzeugdurchmesser max.
Werkzeugdurchmesser max. Zapfenfräsen
320
mm

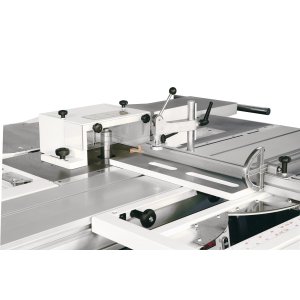

Abbildung zeigt minimax twf 55 es M 3 UP

Detailbild 1
Schiebeschlitten mit Kugelkontaktsystem

Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem
Dauerhaft leichtgängig
Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene
10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen

Detailbild 2
Schwenkbares Bedienpult

Sehr einfache, intuitive Bedienung
Integrierter und schneller Abruf der Maschinenfunktionen zur Optimierung der Produktivität und effektiven Ausnutzung aller Möglichkeiten der Maschine

Detailbild 4
FLEX ONE Fräsanschlag

Schwere Profi-Ausführung
Automatische Verstellung des gesamten Fräsanschlags je nach Werkzeugdurchmesser
Manuelle Einstellung der Spanabnahme am Einlaufanschlag über Handrad mit mechanischer Digitalanzeige
Wegschwenkeinrichtung vom Arbeitstisch
Aluminiumanschlagbacken mit Verbindungsleisten
