Präzisions-Bohr-Fräsmaschine OPTImill MB 4 [Optimum]

Eine Fräsmaschine ist eine Werkzeugmaschine, die verwendet wird, um Material von einem Werkstück abzuschneiden oder zu formen. Im Gegensatz zu einer Drehmaschine, bei der das Werkstück dreht und das Werkzeug stationär ist, bewegt sich bei einer Fräsmaschine das Werkzeug und das Werkstück ist auf der Maschine fixiert. Die Fräsmaschine verfügt über eine horizontale Spindel, die das Fräswerkzeug antreibt, und eine Tischplatte, auf der das Werkstück befestigt wird. Die Fräsmaschine wird häufig verwendet, um Flächen, Nuten, Schlitzen und andere Formen in metallischen und nicht-metallischen Werkstoffen zu bearbeiten.

Universelle Präzisions-Bohr-Fräsmaschine mit zweistufigen Antriebsmotor mit Schaltgetriebe für optimale Kraftübertragung

  • Schwere, massive Gussausführung
  • Zweistufiger Qualitäts-Industrie-Elektromotor
  • Bedienungsfreundliches Bedienpanel mit Not-Halt-Schlagschalter
  • Gewindeschneidfunktion
  • Höhenverstellbare und groß dimensionierte Schutzscheibe
  • Manueller Pinolenvorschub mit Feinvorschub
  • Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
  • Bohrtiefenanschlag
  • Großer Drehzahlbereich von 95 - 3.200 min-1 durch 12 schaltbare Geschwindigkeiten
  • Rechts/Linkslauf
  • Getriebekopf ± 60° schwenkbar
  • Säule mit Schwalbenschwanzführung, handgeschabt
  • Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit nachstellbare Keilleisten
  • Nachstellbare Keilleisten

Betriebsart „Gewindeschneidmodus“

  • Motor wird durch Bewegen des Pinolenhebels nach unten aktiviert
  • Mit Erreichen der eingestellten Tiefe erfolgt eine Drehrichtungsumkehr der Spindel
  • Der Maschinengewindebohrer dreht sich wieder aus dem Werkstück heraus
  • Wenn die Pinole wieder komplett bis zum Schaltpunkt eingefahren ist, wird die Drehung der Spindel angehalten

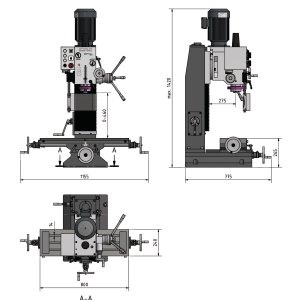

  • Abmessungen und Gewichte
  • Länge (Produkt) ca.
  • 1155
  • mm
  • Abmessungen und Gewichte
  • Breite/Tiefe (Produkt) ca.
  • 775
  • mm
  • Abmessungen und Gewichte
  • Höhe (Produkt) ca.
  • 1420
  • mm
  • Abmessungen und Gewichte
  • Gewicht (Netto) ca.
  • 320
  • kg
  • Bohr-Fräsleistung
  • Messerkopfgröße max.
  • 63
  • mm
  • Bohr-Fräsleistung
  • Bohrleistung Stahl (S235JR)
  • 32
  • mm
  • Bohr-Fräsleistung
  • Schaftfräsergröße max.
  • 28
  • mm
  • Bohr-Fräsleistung
  • Dauerbohrleistung Stahl (S235JR)
  • 28
  • mm
  • Elektrische Daten
  • Anschlussspannung
  • 400
  • V
  • Elektrische Daten
  • Netzfrequenz
  • 50
  • Hz
  • Frästisch horizontal
  • Horizontalfrästisch Länge
  • 800
  • mm
  • Frästisch horizontal
  • Horizontalfrästisch Breite
  • 240
  • mm
  • Frästisch horizontal
  • Abstand Vertikalspindel - Horizontalfrästisch max.
  • 460
  • mm
  • Frästisch horizontal
  • Horizontalfrästisch T-Nuten Größe
  • 14
  • mm
  • Frästisch horizontal
  • Horizontalfrästisch T-Nuten Anzahl
  • 3
  • Frästisch horizontal
  • Horizontalfrästisch T-Nuten Abstand
  • 63
  • mm
  • Frästisch horizontal
  • Horizontalfrästisch Traglast max.
  • 80
  • kg
  • Verfahrweg
  • Verfahrweg X-Achse manuell
  • 450
  • mm
  • Verfahrweg
  • Verfahrweg Y-Achse manuell
  • 195
  • mm
  • Verfahrweg
  • Verfahrweg Z-Achse manuell
  • 430
  • mm
  • Vertikalspindel
  • Vertikalspindel Ausladung
  • 275
  • mm
  • Vertikalspindel
  • Vertikalspindel Spindelaufnahme
  • MK 4
  • Vertikalspindel
  • Vertikalspindel Drehzahlbereich
  • 95 – 3200
  • min¯¹
  • Vertikalspindel
  • Vertikalspindel Drehbereich Fräskopf Z - X Ebene
  • ± 45
  • °
  • Vertikalspindel
  • Vertikalspindel Anzahl der Drehzahlbereiche
  • 2 x 6
  • Stufen
  • Vertikalspindel
  • Vertikalspindel Pinolendurchmesser
  • 75
  • mm
  • Vertikalspindel
  • Vertikalspindel Pinolenhub
  • 120
  • mm
  • Vertikalspindel
  • Vertikalspindel Anzugsstange
  • M16
  • Vertikalspindel
  • Vertikalspindel Leistung Antriebsmotor Normalbetrieb
  • 1,1 / 1,5
  • kW


Lieferumfang:

  • Morsekonus MK 3
  • Adapter MK 3 - MK 4
  • Anzugsstange M 16
  • Bedienwerkzeug

Eine Fräsmaschine ist eine Werkzeugmaschine, die verwendet wird, um Material von einem Werkstück abzuschneiden oder zu formen. Im Gegensatz zu einer Drehmaschine, bei der das Werkstück dreht und das Werkzeug stationär ist, bewegt sich bei einer Fräsmaschine das Werkzeug und das Werkstück ist auf der Maschine fixiert. Die Fräsmaschine verfügt über eine horizontale Spindel, die das Fräswerkzeug antreibt, und eine Tischplatte, auf der das Werkstück befestigt wird. Die Fräsmaschine wird häufig verwendet, um Flächen, Nuten, Schlitzen und andere Formen in metallischen und nicht-metallischen Werkstoffen zu bearbeiten.

Universelle Präzisions-Bohr-Fräsmaschine mit zweistufigen Antriebsmotor mit Schaltgetriebe für optimale Kraftübertragung

  • Schwere, massive Gussausführung
  • Zweistufiger Qualitäts-Industrie-Elektromotor
  • Bedienungsfreundliches Bedienpanel mit Not-Halt-Schlagschalter
  • Gewindeschneidfunktion
  • Höhenverstellbare und groß dimensionierte Schutzscheibe
  • Manueller Pinolenvorschub mit Feinvorschub
  • Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
  • Bohrtiefenanschlag
  • Großer Drehzahlbereich von 95 - 3.200 min-1 durch 12 schaltbare Geschwindigkeiten
  • Rechts/Linkslauf
  • Getriebekopf ± 60° schwenkbar
  • Säule mit Schwalbenschwanzführung, handgeschabt
  • Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit nachstellbare Keilleisten
  • Nachstellbare Keilleisten

Betriebsart „Gewindeschneidmodus“

  • Motor wird durch Bewegen des Pinolenhebels nach unten aktiviert
  • Mit Erreichen der eingestellten Tiefe erfolgt eine Drehrichtungsumkehr der Spindel
  • Der Maschinengewindebohrer dreht sich wieder aus dem Werkstück heraus
  • Wenn die Pinole wieder komplett bis zum Schaltpunkt eingefahren ist, wird die Drehung der Spindel angehalten
  • Abmessungen und Gewichte
  • Länge (Produkt) ca.
  • 1155
  • mm
  • Abmessungen und Gewichte
  • Breite/Tiefe (Produkt) ca.
  • 775
  • mm
  • Abmessungen und Gewichte
  • Höhe (Produkt) ca.
  • 1420
  • mm
  • Abmessungen und Gewichte
  • Gewicht (Netto) ca.
  • 320
  • kg
  • Bohr-Fräsleistung
  • Messerkopfgröße max.
  • 63
  • mm
  • Bohr-Fräsleistung
  • Bohrleistung Stahl (S235JR)
  • 32
  • mm
  • Bohr-Fräsleistung
  • Schaftfräsergröße max.
  • 28
  • mm
  • Bohr-Fräsleistung
  • Dauerbohrleistung Stahl (S235JR)
  • 28
  • mm
  • Elektrische Daten
  • Anschlussspannung
  • 400
  • V
  • Elektrische Daten
  • Netzfrequenz
  • 50
  • Hz
  • Frästisch horizontal
  • Horizontalfrästisch Länge
  • 800
  • mm
  • Frästisch horizontal
  • Horizontalfrästisch Breite
  • 240
  • mm
  • Frästisch horizontal
  • Abstand Vertikalspindel - Horizontalfrästisch max.
  • 460
  • mm
  • Frästisch horizontal
  • Horizontalfrästisch T-Nuten Größe
  • 14
  • mm
  • Frästisch horizontal
  • Horizontalfrästisch T-Nuten Anzahl
  • 3
  • Frästisch horizontal
  • Horizontalfrästisch T-Nuten Abstand
  • 63
  • mm
  • Frästisch horizontal
  • Horizontalfrästisch Traglast max.
  • 80
  • kg
  • Verfahrweg
  • Verfahrweg X-Achse manuell
  • 450
  • mm
  • Verfahrweg
  • Verfahrweg Y-Achse manuell
  • 195
  • mm
  • Verfahrweg
  • Verfahrweg Z-Achse manuell
  • 430
  • mm
  • Vertikalspindel
  • Vertikalspindel Ausladung
  • 275
  • mm
  • Vertikalspindel
  • Vertikalspindel Spindelaufnahme
  • MK 4
  • Vertikalspindel
  • Vertikalspindel Drehzahlbereich
  • 95 – 3200
  • min¯¹
  • Vertikalspindel
  • Vertikalspindel Drehbereich Fräskopf Z - X Ebene
  • ± 45
  • °
  • Vertikalspindel
  • Vertikalspindel Anzahl der Drehzahlbereiche
  • 2 x 6
  • Stufen
  • Vertikalspindel
  • Vertikalspindel Pinolendurchmesser
  • 75
  • mm
  • Vertikalspindel
  • Vertikalspindel Pinolenhub
  • 120
  • mm
  • Vertikalspindel
  • Vertikalspindel Anzugsstange
  • M16
  • Vertikalspindel
  • Vertikalspindel Leistung Antriebsmotor Normalbetrieb
  • 1,1 / 1,5
  • kW


Lieferumfang:

  • Morsekonus MK 3
  • Adapter MK 3 - MK 4
  • Anzugsstange M 16
  • Bedienwerkzeug
Hauptbild

Hauptbild
Abb.: OPTImill MB 4 mit optionalem Zubehör

Detailbild 1

Detailbild 1
