Fräsmaschine OPTImill MT 230S [Optimum]

Produktbeschreibung:

Universalfräsmaschine OPTImill MT 230S - Die Universalfräse mit digitaler 3-Achsen-Positionsanzeige für Werkstätten.

Vielseitigkeit und einfaches Umrüsten - die Universalfräsmaschine mit digitaler 3-Achsen-Positionsanzeige für Werkstätten.

Vielseitiger Anwendungsbereich

Robuster MaschinenaufbauHohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder

Schwere, massive Ausführung aus hochwertigem Meehanite-Guss

• Alle Führungen gehärtet und durch Keilleisten nachstellbar
• Zentralschmierung
• Groß dimensionierte Handräder mit Skala
• LED Maschinenlampe
• Kühlmitteleinrichtung
• Einfache Bedienung der Schaltelemente
• Stabile Flachbettführung in der Y- und Z-Achse
• Tischvorschub X-, Y- und Z-Achse automatisch
• Digitale Positionsanzeige DPA 21
• Vorschubsystem mittels Servomotor in festen Stufen regelbar
• Entkoppelte Handräder
• Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit nachstellbare Keilleisten und einstellbare Endanschläge
• Horizontale Fräsposition
• Gegenhalter Horizontalfräsen griffbereit an der Rückseite der Maschine angebracht
• Fräskopf mit zwei Drehachsen, dadurch schwenk- und drehbar in jedem räumlichen Winkel

OPTI Bedienpanel:

• Integriertes Schaltpult
• Integrierte digitale Positionsanzeige
• Drehbar um die eigene Achse

Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.


Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de

• Abmessungen und Gewichte
• Länge (Produkt) ca. 2520 mm
• Abmessungen und Gewichte
• Breite/Tiefe (Produkt) ca. 2160 mm
• Abmessungen und Gewichte
• Höhe (Produkt) ca. 2005 mm
• Abmessungen und Gewichte
• Gewicht (Netto) ca. 2800 kg
• Ausstattung
• Digitale Positionsanzeige DPA 31 Plus
• Bohr-Fräsleistung
• Messerkopfgröße max. 160 mm
• Bohr-Fräsleistung
• Schaftfräsergröße max. 25 mm
• Eilgang Geschwindigkeit
• Eilgang Geschwindigkeit X-Achse 1200 mm/min
• Eilgang Geschwindigkeit
• Eilgang Geschwindigkeit Y-Achse 800 mm/min
• Eilgang Geschwindigkeit
• Eilgang Geschwindigkeit Z-Achse 600 mm/min
• Elektrische Daten
• Gesamt Anschlusswert 12 kW
• Elektrische Daten
• Anschlussspannung 400 V
• Elektrische Daten
• Netzfrequenz 50 Hz
• Frästisch horizontal
• Horizontalfrästisch Länge 1600 mm
• Frästisch horizontal
• Horizontalfrästisch Breite 360 mm
• Frästisch horizontal
• Abstand Vertikalspindel - Horizontalfrästisch min. 190 mm
• Frästisch horizontal
• Abstand Vertikalspindel - Horizontalfrästisch max. 590 mm
• Frästisch horizontal
• Horizontalfrästisch T-Nuten Größe 18 mm
• Frästisch horizontal
• Horizontalfrästisch T-Nuten Anzahl 3
• Frästisch horizontal
• Abstand Horizontalspindel - Horizontalfrästisch min. 10 mm
• Frästisch horizontal
• Horizontalfrästisch T-Nuten Abstand 80 mm
• Frästisch horizontal
• Abstand Horizontalspindel - Horizontalfrästisch max. 410 mm
• Frästisch horizontal
• Horizontalfrästisch Drehung 35 °
• Frästisch horizontal
• Horizontalfrästisch Traglast max. 400 kg
• Horizontalspindel
• Horizontalspindel Spindelaufnahme ISO 50 DIN 2080
• Horizontalspindel
• Horizontalspindel Drehzahlbereich 60 – 1800 min¯¹
• Horizontalspindel
• Horizontalspindel Anzahl der Drehzahlbereiche 12 Stufen
• Horizontalspindel
• Horizontalspindel Leistung Antriebsmotor 5,5 kW
• Kühlschmiermittelsystem
• Kühlmittelpumpe(n) Antriebsleistung 90 W
• Verfahrweg
• Verfahrweg X-Achse manuell 1300 mm
• Verfahrweg
• Verfahrweg Y-Achse manuell 300 mm
• Verfahrweg
• Verfahrweg Z-Achse manuell 400 mm
• Verfahrweg
• Verfahrweg X-Achse automatisch 1220 mm
• Verfahrweg
• Verfahrweg Y-Achse automatisch 220 mm
• Verfahrweg
• Verfahrweg Z-Achse automatisch 320 mm
• Vertikalspindel
• Vertikalspindel Ausladung von bis 260 – 810 mm
• Vertikalspindel
• Vertikalspindel Spindelaufnahme ISO 50 DIN 2080
• Vertikalspindel
• Vertikalspindel Drehbereich Fräskopf X - Y Ebene 360 °
• Vertikalspindel
• Vertikalspindel Drehbereich Fräskopf Z - X Ebene 360 °
• Vertikalspindel
• Vertikalspindel Drehzahlbereich 60 – 1750 min¯¹
• Vertikalspindel
• Vertikalspindel Anzahl der Drehzahlbereiche 12
• Vertikalspindel
• Vertikalspindel Anzugsstange M24
• Vertikalspindel
• Vertikalspindel Leistung Antriebsmotor Normalbetrieb 4 kW
• Vorschub
• Vorschub Geschwindigkeitsstufen X-Achse stufenlos regelbar
• Vorschub
• Vorschub Geschwindigkeitsstufen Y-Achse stufenlos regelbar
• Vorschub
• Vorschub Geschwindigkeitsstufen Z-Achse stufenlos regelbar
• Vorschub Geschwindigkeit
• Vorschub Geschwindigkeit X-Achse 30 – 750 mm/min
• Vorschub Geschwindigkeit
• Vorschub Geschwindigkeit Y-Achse 20 – 500 mm/min
• Vorschub Geschwindigkeit
• Vorschub Geschwindigkeit Z-Achse 15 – 375 mm/min

Lieferumfang:

• Horizontale Frässpindel mit Gegenlager, Aufnahme Scheibenfräser Ø 32 mm, Ø 27 mm

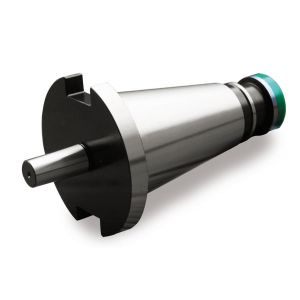

• Adapter ISO 50 ( 7:24) / MK4
• Anzugsstange horizontal und vertikal M24
• Bedienwerkzeug
