OPTImill MH 22VD - Bohr-Fräsmaschine [Optimum]

OPTImill MH 22VD - Bohr-Fräsmaschine. Eine Fräsmaschine ist eine Werkzeugmaschine, die verwendet wird, um Material von einem Werkstück abzuschneiden oder zu formen. Im Gegensatz zu einer Drehmaschine, bei der das Werkstück dreht und das Werkzeug stationär ist, bewegt sich bei einer Fräsmaschine das Werkzeug und das Werkstück ist auf der Maschine fixiert. Die Fräsmaschine verfügt über eine horizontale Spindel, die das Fräswerkzeug antreibt, und eine Tischplatte, auf der das Werkstück befestigt wird. Die Fräsmaschine wird häufig verwendet, um Flächen, Nuten, Schlitzen und andere Formen in metallischen und nicht-metallischen Werkstoffen zu bearbeiten.

Stabile Bohr-Fräsmaschinen mit elektronisch stufenlos regelbarem Antrieb. MH 22VD mit digitaler Positionsanzeige DRO 5

Präzise verarbeitet
Übersichtliches Bedienpanel mit bedienerfreundliche Folientastatur
Sicherheitselektrik in 24 Volt-Ausführung
Gut ablesbares digitales Display für Drehzahl und Bohrtiefe
Not-Halt-Schlagschalter
Motor mit zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
Steuerelektronik mit integrierte Relais-Steuerung
Bohr-Fräskopf um ± 90 neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
Rechts-/Linkslauf
Maschinenlampe
Hohe Rundlaufgenauigkeit durch Kegelrollenlager ≤ 0,015 mm in der Pinole gemessen
Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
Massiver präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
Nachstellbare Keilleisten
Einstellbare Endanschlage
Bohrung für leichtes Ölen der Trapezspindel
Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
Faltenbalg als Führungsschutz
Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
Feinvorschub

MH 20V

X-, Y- und Z-Säule-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder

MH 22VD

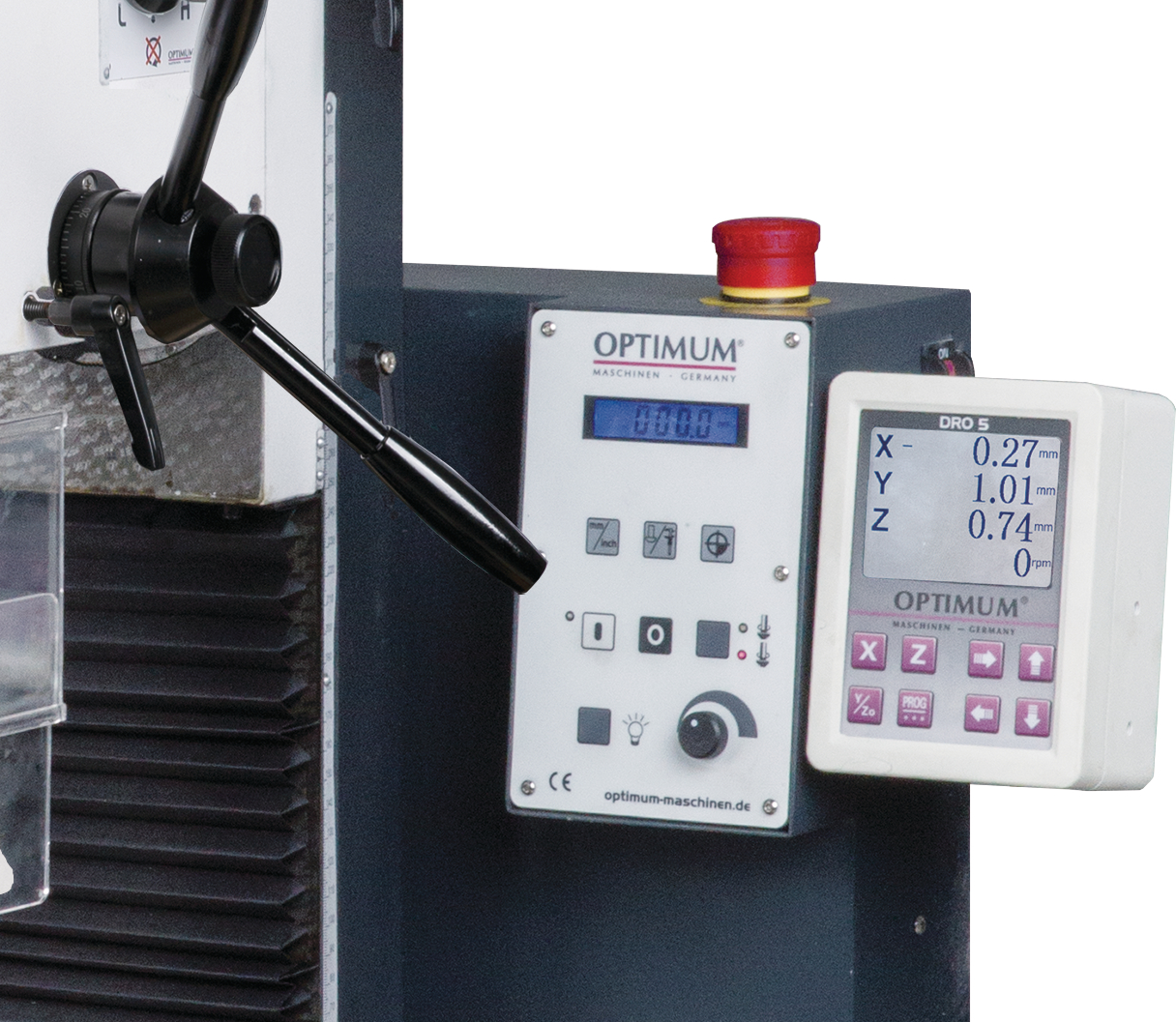

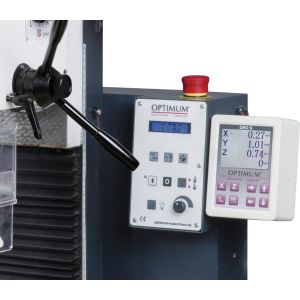

mit digitaler Positionsanzeige DRO 5

Technische Daten
Modell	OPTImill MH 22VD
Artikel-Nr.	3338136

Länge ca.	945 mm
Breite/Tiefe ca.	650 mm
Höhe ca.	950 mm
Länge max. ca.
Breite/Tiefe max. ca.
Höhe max. ca.
Gewicht (Netto) ca.	120 kg
Leistung Antriebsmotor	0,95 kW
Aufnahmeleistung Antriebsmotor
Motordrehzahl
Abgabeleistung Antriebsmotor
Nennbetriebsart Antriebsmotor
Einschaltdauer Antriebsmotor
Schutzart Antriebsmotor
Gesamt Stromaufnahme
Gesamt Anschlusswert
Anschlussspannung	230 V
Phase(n)	1 Ph
Stromart	~
Netzfrequenz	50 Hz
Absicherung
Gesamtleistung
Anschlusskabellänge
Messerkopfgröße max.	52 mm
Schaftfräsergröße max.	12 mm
Vertikalspindel Ausladung	170 mm
Vertikalspindel Spindelaufnahme	BT 20
Vertikalspindel Drehzahlbereich	90 - 3000 min-1
Vertikalspindel Anzahl der Drehzahlbereiche	2
Vertikalspindel Steuerung der Drehzahlregelung	elektronisch
Vertikalspindel Anzugsstange
Horizontalfrästisch Länge	700 mm
Horizontalfrästisch Breite	180 mm
Abstand Vertikalspindel - Horizontalfrästisch min.	370 mm
Abstand Vertikalspindel - Horizontalfrästisch max.	370 mm
Horizontalfrästisch T-Nuten Größe	12 mm
Horizontalfrästisch T-Nuten Anzahl	3
Horizontalfrästisch T-Nuten Abstand	63 mm
Horizontalfrästisch Traglast max.	50 kg
Abstand Vertikalspindel - Maschinenfuß min.
Abstand Vertikalspindel - Maschinenfuß max.
Maschinenfuß Arbeitsfläche Länge
Maschinenfuß Arbeitsfläche Breite
Vorschub Geschwindigkeit X-Achse
Vorschub Geschwindigkeit Y-Achse
Vorschub Geschwindigkeit Z-Achse
Drehmoment Vorschubmotor X-Achse
Drehmoment Vorschubmotor Y-Achse
Drehmoment Vorschubmotor Z-Achse
Eilgang Geschwindigkeit X-Achse
Eilgang Geschwindigkeit Y-Achse
Eilgang Geschwindigkeit Z-Achse
Anzahl der Kühlmittelpumpen
Kühlschmiermittelsystem Tankinhalt
Kühlschmiermittelsystem Fördermenge
Vertikalspindel Leistung Antriebsmotor Normalbetrieb
Vertikalspindel Leistung Antriebsmotor Dauerbetrieb S1
Vertikalspindel Drehmoment Antriebsmotor
Horizontalspindel Leistung Antriebsmotor
Vorschub X-Achse Leistung Antriebsmotor
Vorschub Y-Achse Leistung Antriebsmotor
Vorschub Z-Achse Leistung Antriebsmotor
Eilgang X-Achse Leistung Antriebsmotor
Eilgang Y-Achse Leistung Antriebsmotor
Eilgang Z-Achse Leistung Antriebsmotor
Kühlmittelpumpe(n) Leistung Antriebsmotor
Pneumatischer Anschluss Betriebsdruck
Pneumatischer Anschluss Luftbedarf der Maschine
Verfahrweg X-Achse manuell	480 mm
Verfahrweg Y-Achse manuell	175 mm
Verfahrweg Z-Achse manuell	270 mm
Verfahrweg X-Achse automatisch
Verfahrweg Y-Achse automatisch
Verfahrweg Y-Achse Eilgang
Verfahrweg Z-Achse automatisch
Antriebsdrehzahl Vorschub X-Achse
Antriebsdrehzahl Vorschub Y-Achse
Antriebsdrehzahl Vorschub Z-Achse
Antriebsdrehzahl Eilgang X-Achse
Antriebsdrehzahl Eilgang Y-Achse
Antriebsdrehzahl Eilgang Z-Achse
Bohrleistung Stahl (S235JR)	20 mm
Dauerbohrleistung Stahl (S235JR)	16 mm
Vertikalspindel Art des Pinolenvorschubs
Vertikalspindel Drehbereich Fräskopf X - Y Ebene
Vertikalspindel Drehbereich Fräskopf Z - X Ebene	90 Grad
Vertikalspindel Drehbereich Fräskopf Z - Y Ebene
Vertikalspindel Pinolendurchmesser	60 mm
Vertikalspindel Pinolenhub	50 mm
Vertikalspindel Pinolenvorschub
Horizontalspindel Ausladung
Horizontalspindel Spindelaufnahme
Horizontalspindel Drehzahlbereich
Horizontalspindel Anzahl der Drehzahlbereiche
Horizontalspindel Steuerung der Drehzahlregelung
Horizontalspindel Fräskopf Verfahrweg Z-Achse
Abstand Horizontalspindel - Horizontalfrästisch min.
Abstand Horizontalspindel - Horizontalfrästisch max.
Vertikalfrästisch Länge
Vertikalfrästisch Breite
Vertikalfrästisch T-Nuten Größe
Vertikalfrästisch T-Nuten Anzahl
Vertikalfrästisch T-Nuten Abstand
Frästisch Drehung
Vorschub Geschwindigkeitsstufen X-Achse
Vorschub Geschwindigkeitsstufen Y-Achse
Vorschub Geschwindigkeitsstufen Z-Achse
Verfahrweg Y-Achse Spindelkopfträger
Vertikalspindel Fräskopf Verfahrweg Z-Achse
Vertikalspindel Abstand Spindel - Säule min.
Vertikalspindel Abstand Spindel - Säule max.
EMV-Klasse	C2
