OPTIgrind GT 22 - Flächenschleifmaschine

Für das Feinschleifen (Finishen) von Metalloberflächen. Genauigkeit und hohe Schleifqualität mit digitaler Positionsanzeige DPA 31

  • Elektromagnetische Spannplatte zum Fixieren des Werkstücks
  • Hochwertige Spindel mit Präzisionskegelrollenlagern
  • Gehärtete und geschliffene Tischführungsbahnen
  • Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
  • Schleifscheibe ist mit einer Abziehvorrichtung direkt an der Maschine nachschärfbar
  • Digitale Positionsanzeige
  • Maschinenunterbau aus stabilen verwindungssteifen Guss für maximale Steifigkeit und Stabilität
  • Führungsbahnen der Längs-, Quer- und Senkrechtbewegungen sind spielfrei und selbstzentrierend als V- und Flachbahn ausgeführt
  • Präzisions Kugelumlaufspindeln
  • Alle Flachführungen sind fein geschabt und garantieren so eine höchste Präzision aller manuellen Bewegungen
  • Sicherheitselektrik in 24 V Gleichspannung
  • Groß dimensionierte entkoppelte Handräder in allen drei Achsen
  • Schleifgenauigkeit: 0,005 mm
  • Korund-Schleifscheibe Korn 46 für alle gängigen Stähle
  • Zweikanalige Sicherheitselektronik
  • Schwenkbares Bedienpanel erleichtert das Arbeiten erheblich
  • Manuelle Zentralschmierung
  • EMV-Filterklasse
  • Mit IE3-Motor - verbraucht erheblich weniger Energie und dadurch deutliche Kosteneinsparungen
Lieferumfang:
  • Schleifscheibe Korn 46
  • LED-Lampe
  • Kühlmitteleinrichtung mit Kühlmitteltank
  • Digitale Positionsanzeige
  • Permanentmagnet

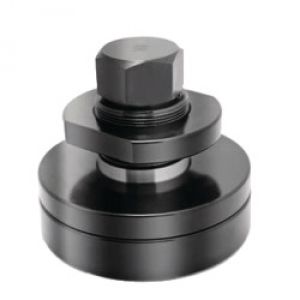

  • Auswuchtdorn
  • Abziehvorrichtung mit Feinzustellung
  • Ausrichtfüße
  • Schleiftisch-Handrad Längsantrieb
  • Schleiftisch-Handrad Querzustellung
  • Schleifkopf-Handrad Vertikalzustellung
  • Bedienwerkzeug
ModellOPTIgrind GT 22
Artikel-Nr.3111020
Technische Daten
Länge (Produkt) ca.1330 mm
Breite/Tiefe (Produkt) ca.1150 mm
Höhe (Produkt) ca.1680 mm
Gewicht (Netto) ca.850 kg
Anschlussspannung400 V
Phase(n)3 Ph
StromartAC
Netzfrequenz50 Hz
Zielgruppe
Leistung Antriebsmotor1,5 kW
Gesamtanschlusswert
Spannplatte Länge200 mm
Spannplatte Breite400 mm
Schleifscheibe Außendurchmesser200 m
Schleifscheibe Breite13 mm
Schleifscheibe Bohrung31,75 mm
Verfahrgeschwindigkeit FlächenschleiftischManuell
Abstand max. Spindel zu Flächenschleiftisch450 mm
Flächenschleiftisch T-Nutengröße14 mm
Flächenschleiftisch Abstand max. Spindel - Schleifscheibe350 mm
Flächenschleiftisch Werkstück Gewicht max.128 kg
Flächenschleiftisch Werkstück Länge450 mm
Flächenschleiftisch Werkstück Breite200 mm
Flächenschleiftisch Werkstück Höhe350 mm
Flächenschleiftisch Arbeitsfläche Länge200 mm
Flächenschleiftisch Arbeitsfläche Breite450 mm
Flächenschleiftisch Traglast
Erläuterung Flächenschleiftisch Traglast
Flächenschleiftisch Permanentmagnet Länge
Flächenschleiftisch Permanentmagnet Breite
Spindeldrehzahl2850 U/min
Motorleistung Hydraulikpumpe
Verfahrweg X-Achse500 mm
Verfahrweg Y-Achse240 mm
Verfahrweg Skalenteilung am Handrad X-, Y-Achse1,0 mm
Verfahrweg Skalenteilung am Handrad Z-Achse0,005 mm
Spritzschutz
Automatische Justierung des Quervorschubs
Elektro-MagnetspannplatteJa
Automatische Entmagnetisiereinrichtung
Parallelabziehvorrichtung
Ausrichtfüße
Halogen-Arbeitsleuchte
Kühlmitteleinrichtung40 W
Querverstellung Automatische Zutellung
Querverstellung Eilgang
Querverstellung Skalenteilung am Handrad
Vertikalzustellung Automatische Zustellung
Vertikalzustellung Eilgang
Vertikalzustellung Skalenteilung am Handrad

11831,58 €  11.541,85 €

Best.-Nr.: ST3111020

Anzahl: - +
IN DEN WARENKORB

11831,58 €  11.541,85 €

Best.-Nr.: ST3111020

Anzahl: - +
IN DEN WARENKORB
